کالبدشکافی گوشی Xiaomi 14T Pro

تو این مقاله میخوایم بریم سراغ کالبدشکافی و بررسی تعمیرپذیری گوشی 500 دلاری قاتل پرچمدار شیائومی تا ببینیم داخل این گوشی چه خبره. هنوز تعمیرپذیری این گوشی مثل باقی گوشی های برند شیائومی مقداری سخته یا بلاخره شیائومی در این حوزه تونسته پیشرفت قابل ملاحضه ای داشته باشه.

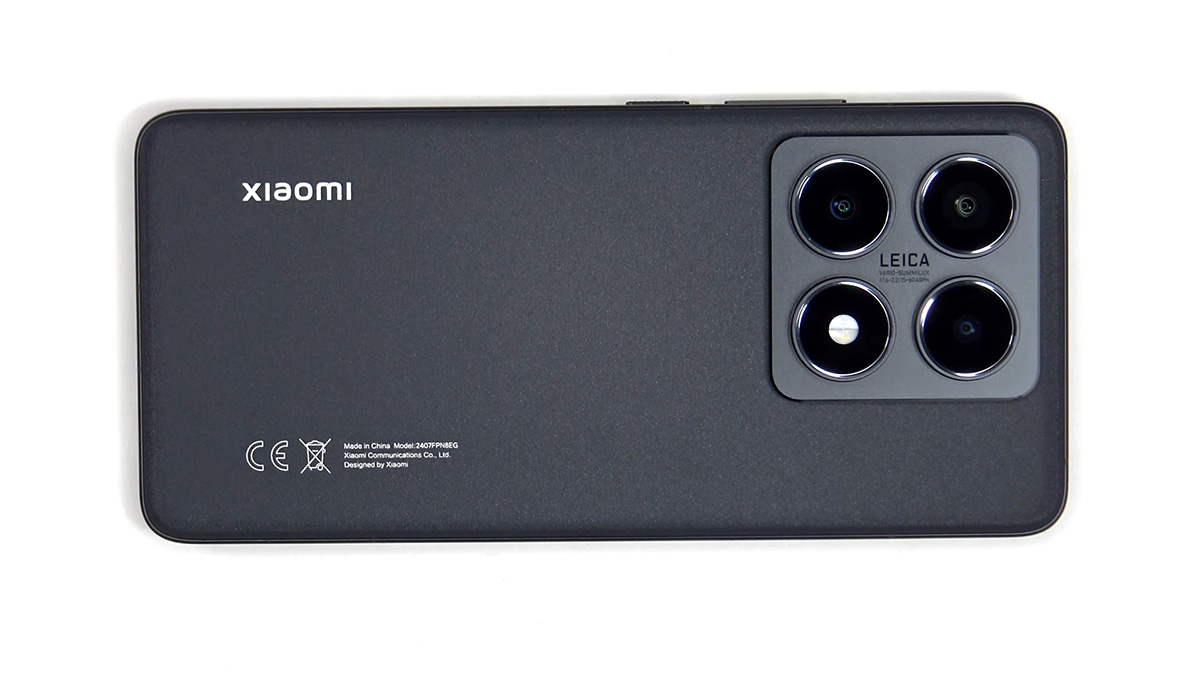

گوشی شیائومی 14 تی پرو در یک نگاه

گوشی شیائومی 14 تی پرو جدیدترین قاتل پرچمدار بالا رده این برنده که در تاریخ 26 سپتامبر 2024 (4 مهر 1404) به بازار جهانی عرضه شده. این گوشی با استفاده از تراشه جدید و به روز مدیاتک دایمنسیتی 9300 پلاس میتونه به راحتی از پس اجرای جدیدترین بازی ها و برنامه های سنگین بربیاد. بدنه کیفیت ساخت خوبی داره اما از لحاظ طراحی خیلی متفاوت و جدید ساخته نشده. رابط کاربری به روز و پشتیبانی نرم افزاری طولانی مدت هم جزو ویژگی های خوب دیگه این گوشی به شمار میره. صفحه نمایش بزرگ 6.67 اینچی رفرش ریت 144 هرتزی خودش رو حفظ کرده و با داشتن کیفیت بالای نمایشگر تماشای محتوا رو روی این گوشی جذاب کرده. شارژدهی باتری عالی نیست ولی قابل قبوله. البته در این نسل علاوه بر آداپتور 120 واتی قابلیت شارژ بیسیم 50 واتی هم اضافه شده. سنسورهای خوبی برای این گوشی شیائومی استفاده شده اما هنوز کیفیت تصویر و عکس ها به دقت و جزئیات گوشی های پرچمدار نیست.

کالبدشکافی گوشی Xiaomi 14T Pro

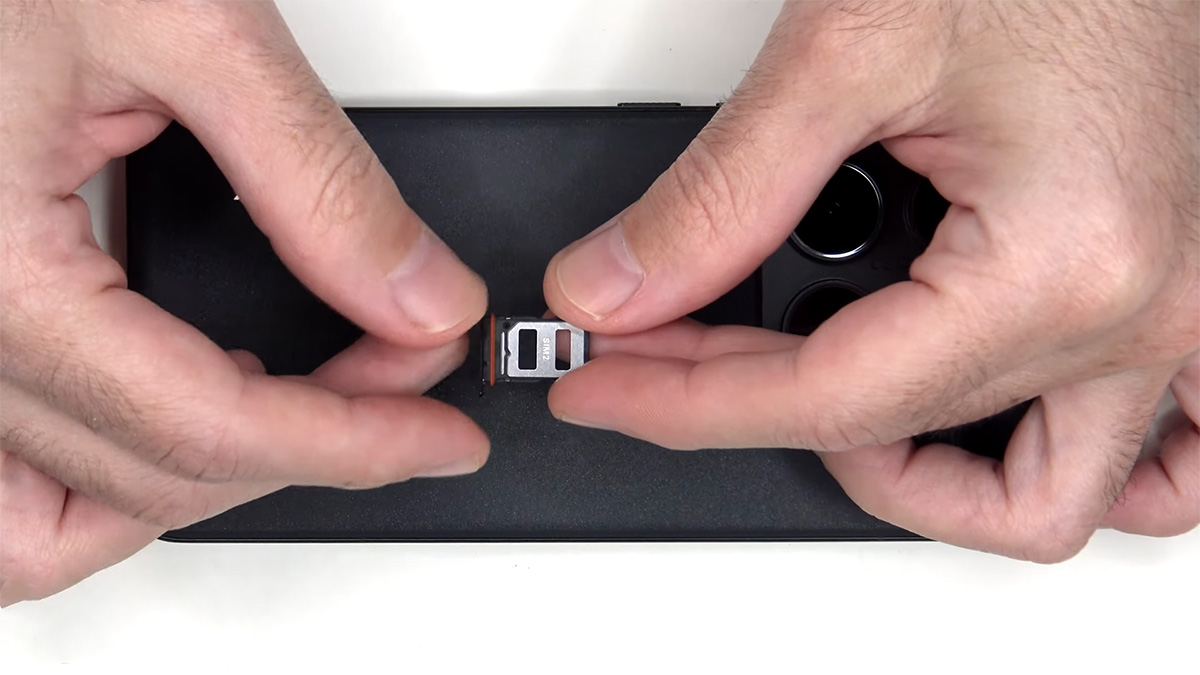

خب، قبل از اینکه شروع کنیم، اول باید خشاب سیم‌ کارت رو دربیاریم. دلیلش هم اینه که یادمون نره بعدا درش بیاریم و موقع جدا کردن برد پایینی یا اصلی، خدایی نکرده صدمه‌ای بهش نزنه. اگه به خشاب سیم‌کارت دقت کنیم، یه واشر لاستیکی قرمز رنگ دورش می‌بینیم که برای آب‌ بندی و جلوگیری از نفوذ مایعاته.

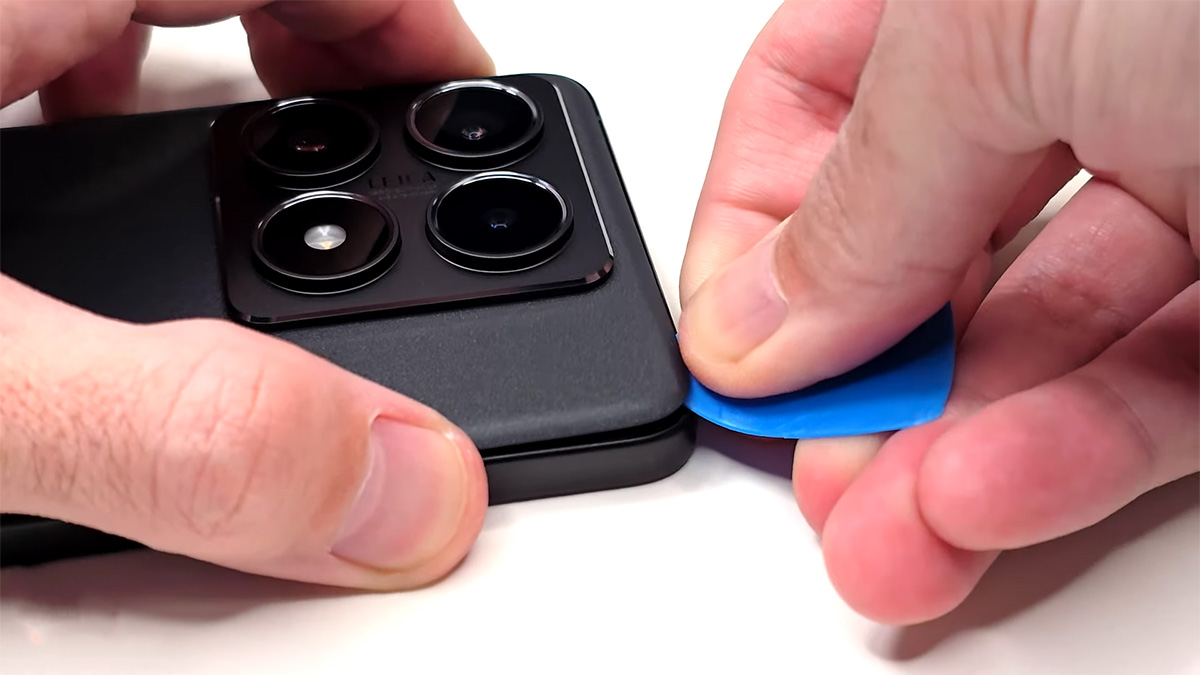

حالا باید به پشت گوشی حرارت بدیم. می‌تونین از سشوار یا هیتر استفاده کنین تا چسب زیر قاب پشتی نرم بشه و بعد با یه ابزار بازکننده، آروم قاب پشتی رو جدا کنین. من شخصا از سشوار استفاده می‌کنم چون احتمال آسیب دیدن قطعات داخل گوشی با گرمای زیاد کمتره.

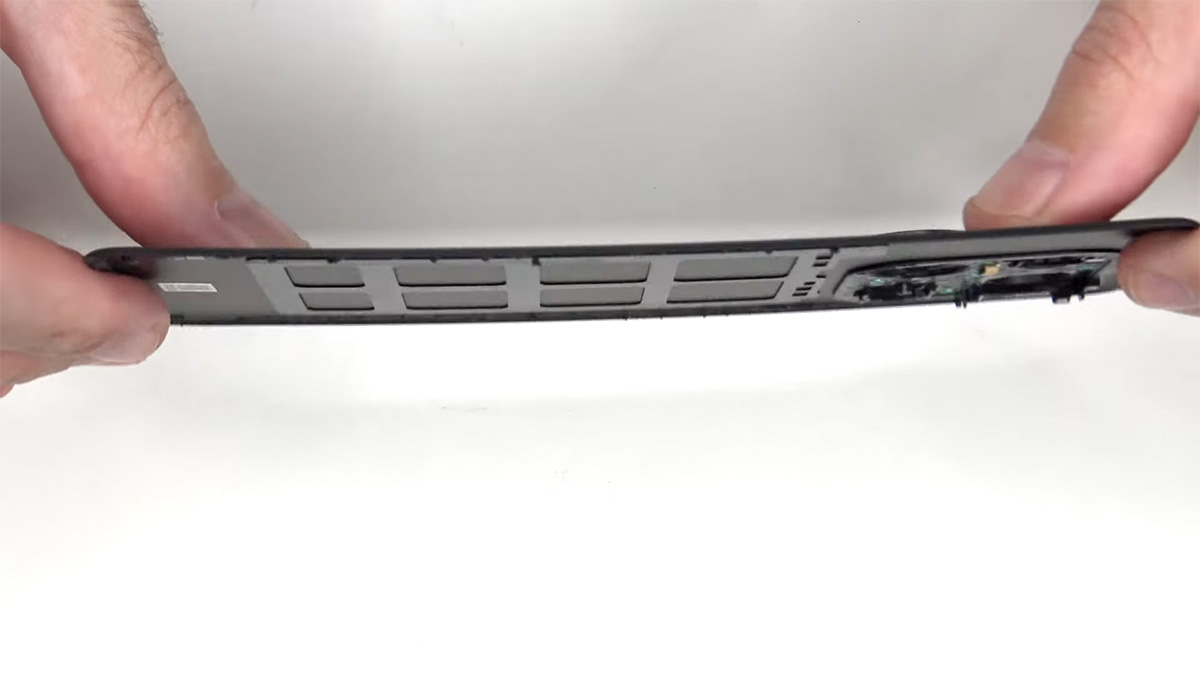

اینم یه نمای بهتر از قاب شیشه‌ای پشتی. اون پوشش‌های شیشه‌ای روی لنز دوربین رو می‌شه با حرارت دادن و باز کردن جدا کرد، پس نیازی نیست گوشی رو کامل باز کنین تا اون‌ها رو عوض کنین. اما اگه می‌خواین کل قاب دوربین رو عوض کنین، باید اون پنج تا پیچ فیلیپس رو هم باز کنین.

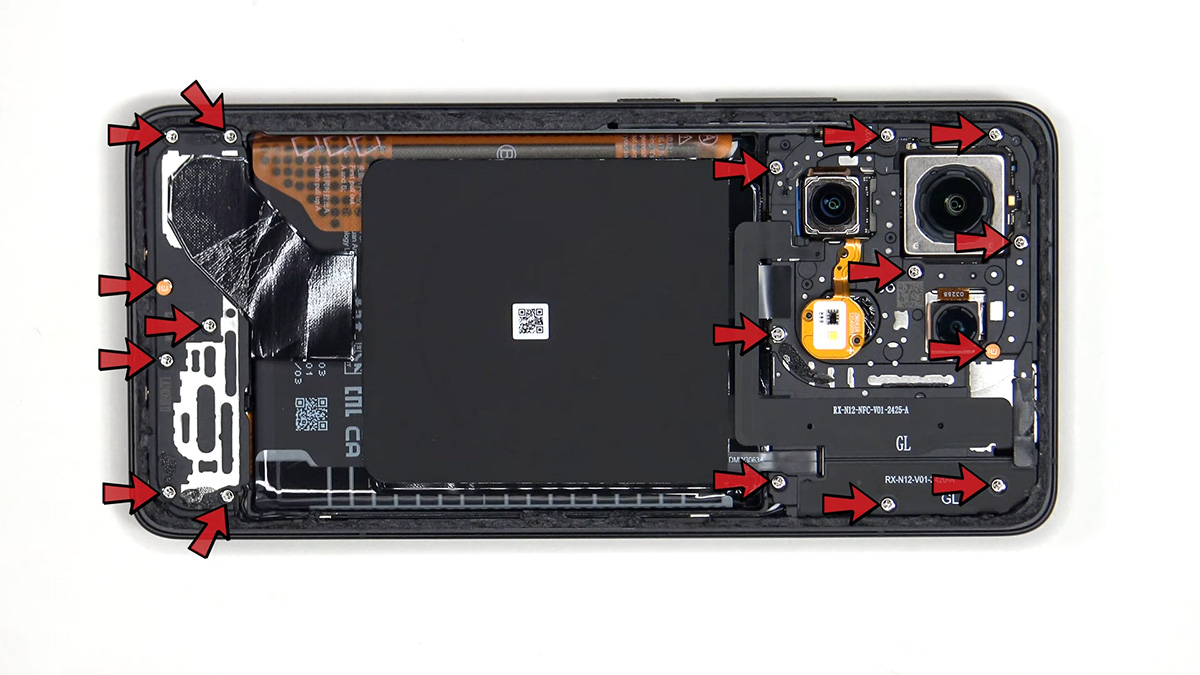

اینجا کلا 17 تا پیچ فیلیپس هست که باید بازشون کنین.

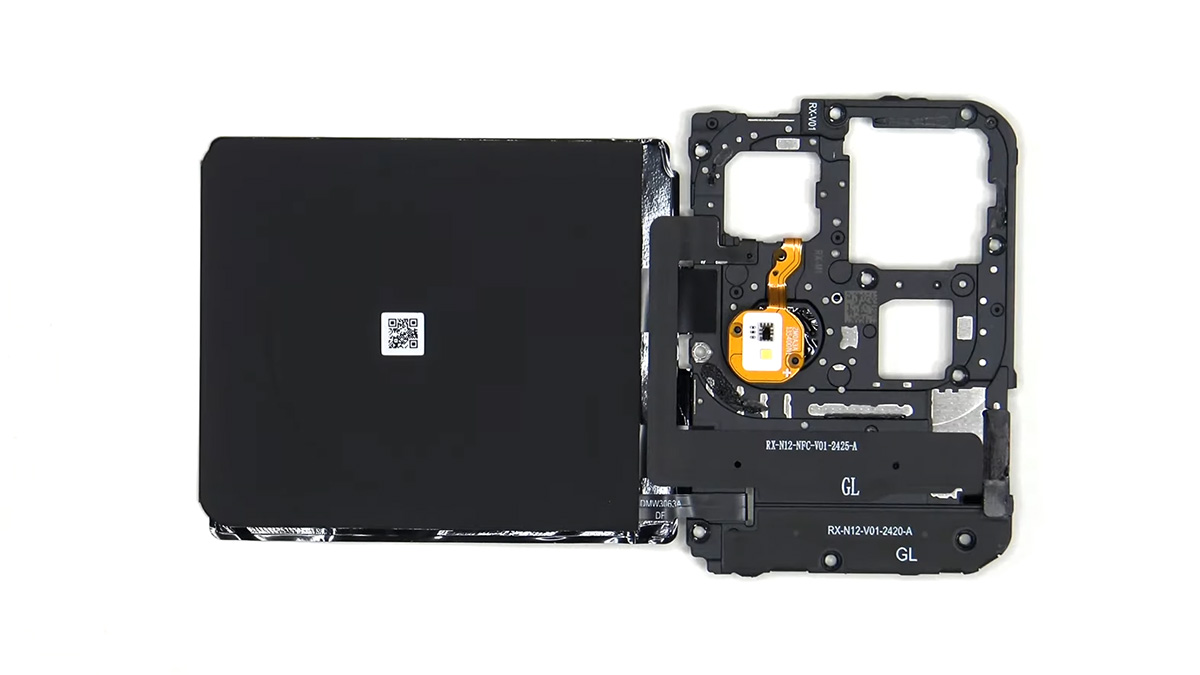

بالای قاب پلاستیکی، یه کابل فلکس آنتن داریم، آنتن NFC، فلش LED و سنسور نور محیط هم هست. همین‌طور کویل شارژ بی‌سیم رو می‌بینیم. این سمتش رو هم ببینین، اون ناحیه فیلم گرافیتی داره که کمک می‌کنه گرما پخش بشه.

حالا می‌تونیم کابل باتری رو جدا کنیم و بعد بریم سراغ بقیه کابل‌ها. کابل‌های کواکس رو هم می‌شه با بلند کردن آرومشون از جای سوکت جدا کرد.

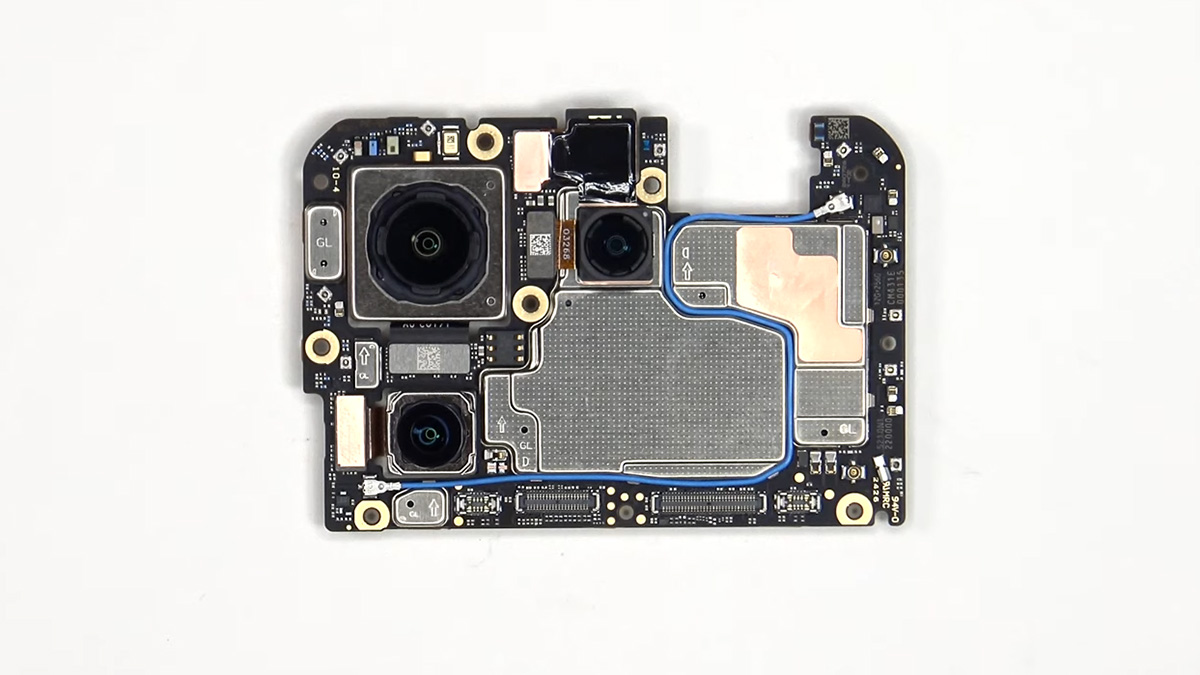

اگه به برد اصلی نگاه کنیم، دوربین اصلی 50 مگاپیکسلی رو داریم، یه دوربین تله فوتوی 50 مگاپیکسلی، به‌علاوه یه لنز اولترا واید 12 مگاپیکسلی. فقط دوربین اصلی OIS یا لرزشگیر اپتیکال داره. کانکتور دوربین‌ها رو هم می‌شه با بلند کردن اون‌ها جدا کرد. یه میکروفون دوم هم بالای گوشه برد هست.

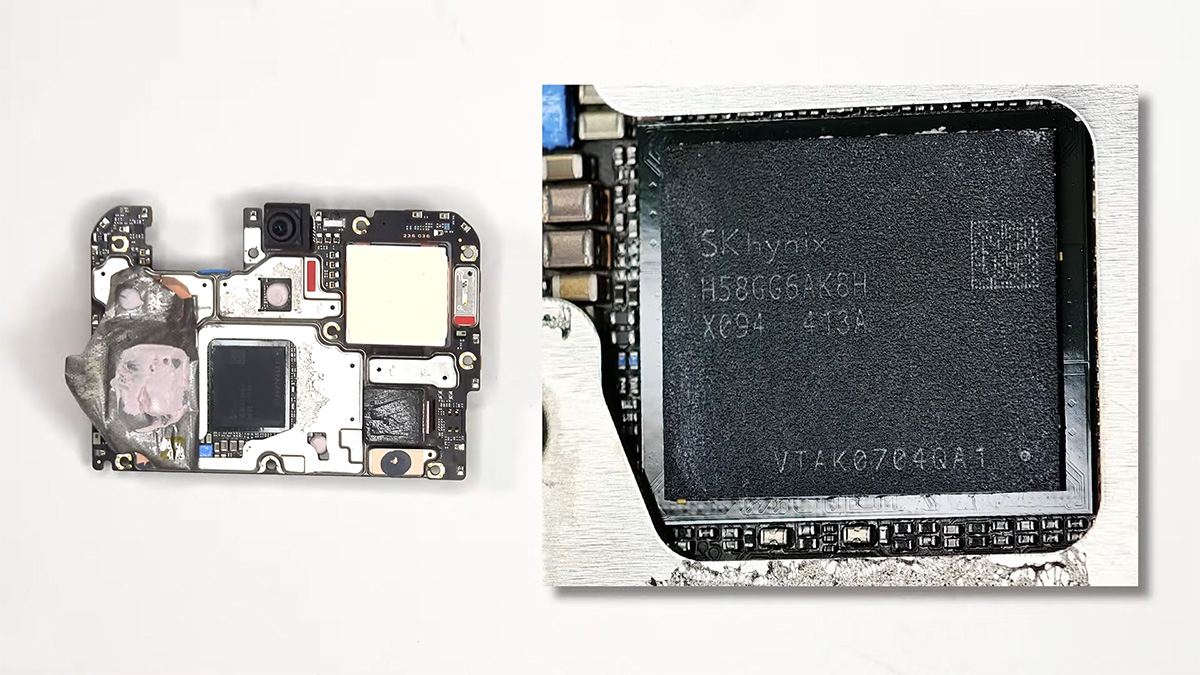

اگه پشت برد رو نگاه کنیم، یه دوربین سلفی 32 مگاپیکسلی می‌بینیم، یه فرستنده‌ی مادون قرمز (IR Blaster) و همچنین نوار مسی و یه خورده خمیر حرارتی که کمک می‌کنن گرما پخش بشه. زیر اون نوار مسی هم باز خمیر حرارتی روی رم گذاشتن که روی پردازنده سوار شده. این عکس رو ببینین که خمیر حرارتی پاک شده تا بهتر رم و پردازنده رو ببینیم.

اینم اسپیکر پایینی که یه فیلم گرافیتی روش کشیدن تا به دفع گرما کمک کنه. برای درآوردن باتری، یه زبانه‌ی کششی (Pull tab) گذاشتن که کمک می‌کنه راحت باتری رو جدا کنین.

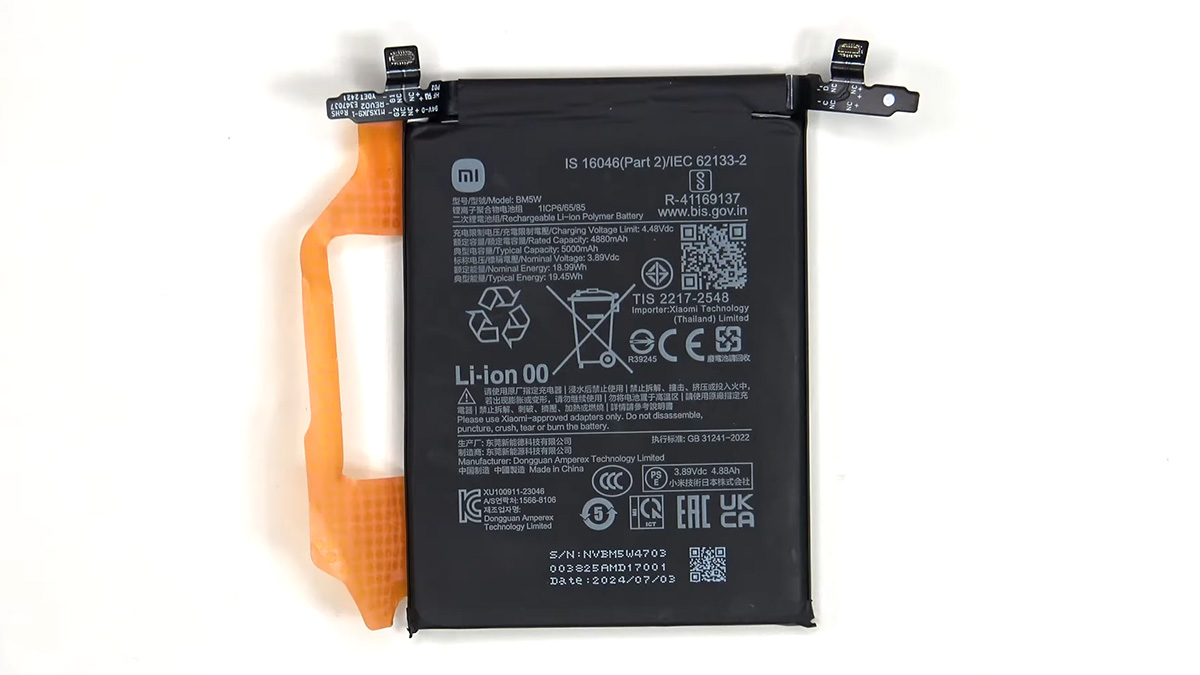

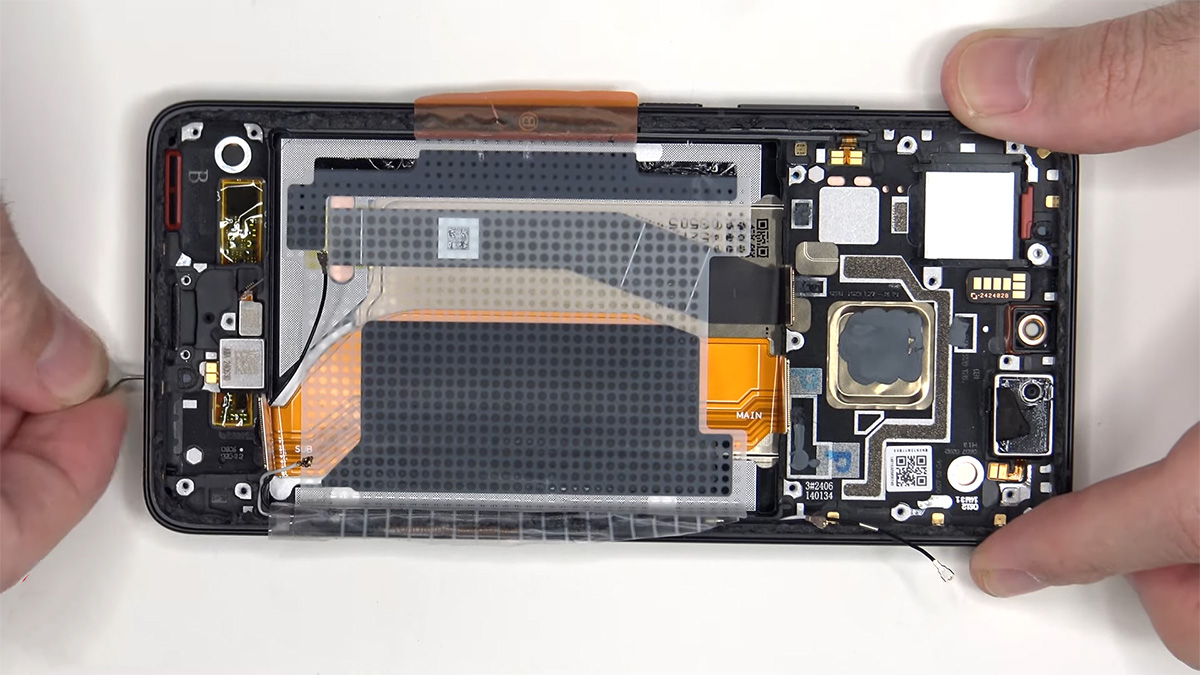

باتری 5000 میلی‌آمپر ساعتیه. زیر اون زبانه‌ی چسبی که به باتری وصل شده، می‌تونین کابل فلکس صفحه‌نمایش رو ببینین که از یه حفره روی فریم می‌ره، بعلاوه اون کابلی که برد اصلی رو به برد پایینی وصل می‌کنه.

پس اگه لازم باشه صفحه‌ نمایش رو تعویض کنین، باید قاب پشتی، پیچ‌های اون قاب پلاستیکی بالایی و خود قاب رو دربیارین، باتری و کابل‌ها رو هم جدا کنین تا به کابل صفحه‌ نمایش دسترسی داشته باشین. اون موقع، جلو گوشی رو گرم می‌کنین که چسب زیر صفحه‌ نمایش نرم بشه، صفحه‌ نمایش قدیمی رو آروم درمیارین و بعد از گذاشتن چسب جدید، صفحه‌ نمایش جدید رو جا می‌ذارین و کابلش رو دوباره ازون حفره رد می‌کنین و گوشی رو سرهم می‌کنین.

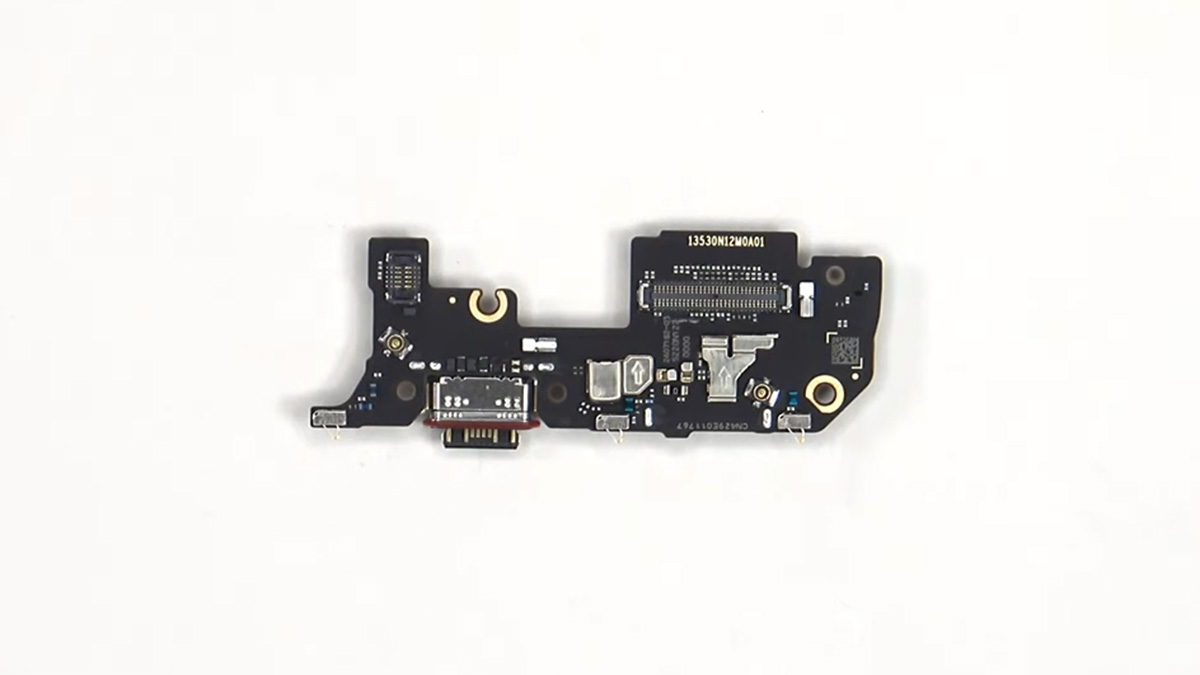

حالا می‌رسیم به برد پایینی (Subboard). جاییه که پورت شارژ هست و یه واشر قرمز رنگ دورشه. میکروفون اصلی هم اون زیر، پشت یه محافظ قرار داره. خشاب سیم‌ کارت سمت دیگه‌اشه. موتور ویبره (هپتیک) هم همین‌جا نصب شده و بغل دستش حسگر اثرانگشته که جفتشون با کمی چسب نگه داشته شدن. پس اگه خواستین عوضشون کنین، کافیه یه کم حرارت بدین و آروم از جاشون دربیارین.

اگه احیانا اشتباهی سوزن سیم‌کارت رو توی یه سوراخ دیگه وارد کنین، جای نگرانی نداره، چون میکروفون‌ها و فیلترها بالای اون سوراخ‌ها قرار گرفتن و آسیب نمی‌بینن. دوتا هم استیکر نشانگر رطوبت رو فریم گوشی داریم؛ یه دونه زیر خشاب سیم‌کارت و یه دونه هم زیر برد اصلی.

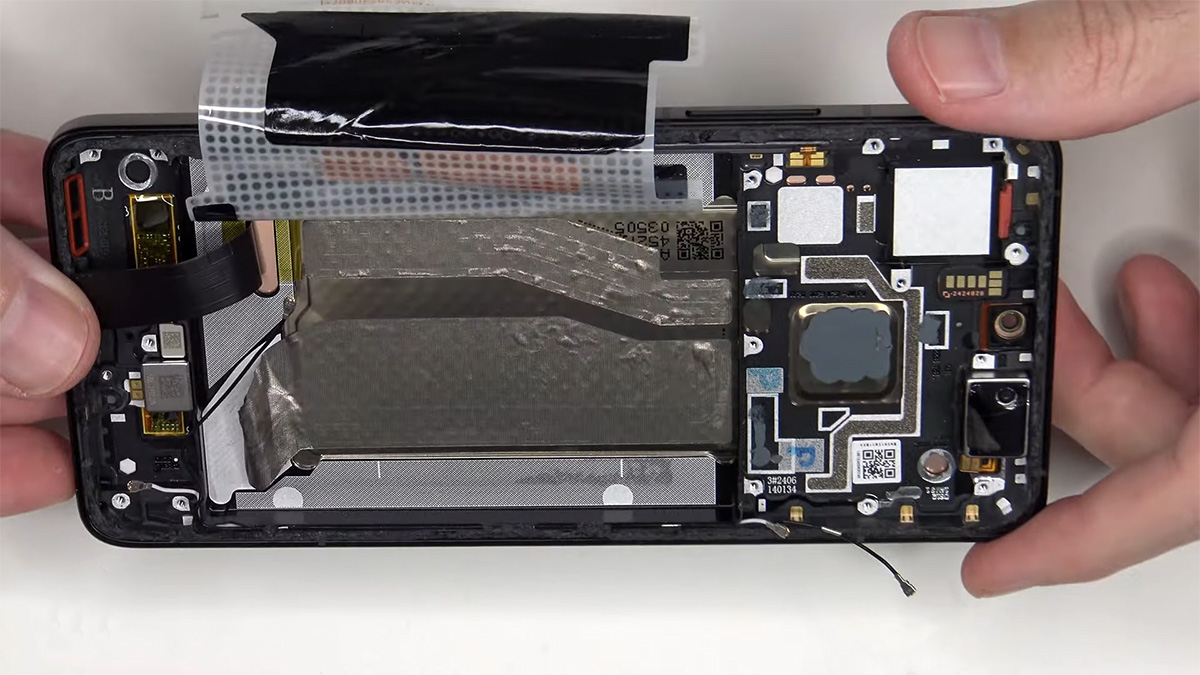

وقتی کابل‌های فلکس رو کنار می‌زنین، یه محفظه‌ی خنک‌کننده بزرگ (Vapor Chamber) زیر باتری و برد اصلی می‌بینیم. کابل فلکس ولوم و دکمه‌ی پاور اینجاست. اگه بخواین عوضش کنین، باید اون قطعه پلاستیکی داخل فریم رو دربیارین، بعد کابل فلکس رو جدا کنین. دکمه‌ها رو هم می‌شه از فریم بیرون آورد.

یه برد سنسور نور و مجاورت اینجاست که اگه خواستین تعویض یا خارجش کنین، کافیه از فریم جداش کنین. اسپیکر مکالمه هم همین نزدیکاست و اونم اگه لازم باشه، مثل همون روش قابل جدا کردن و تعویضه.

جمع بندی

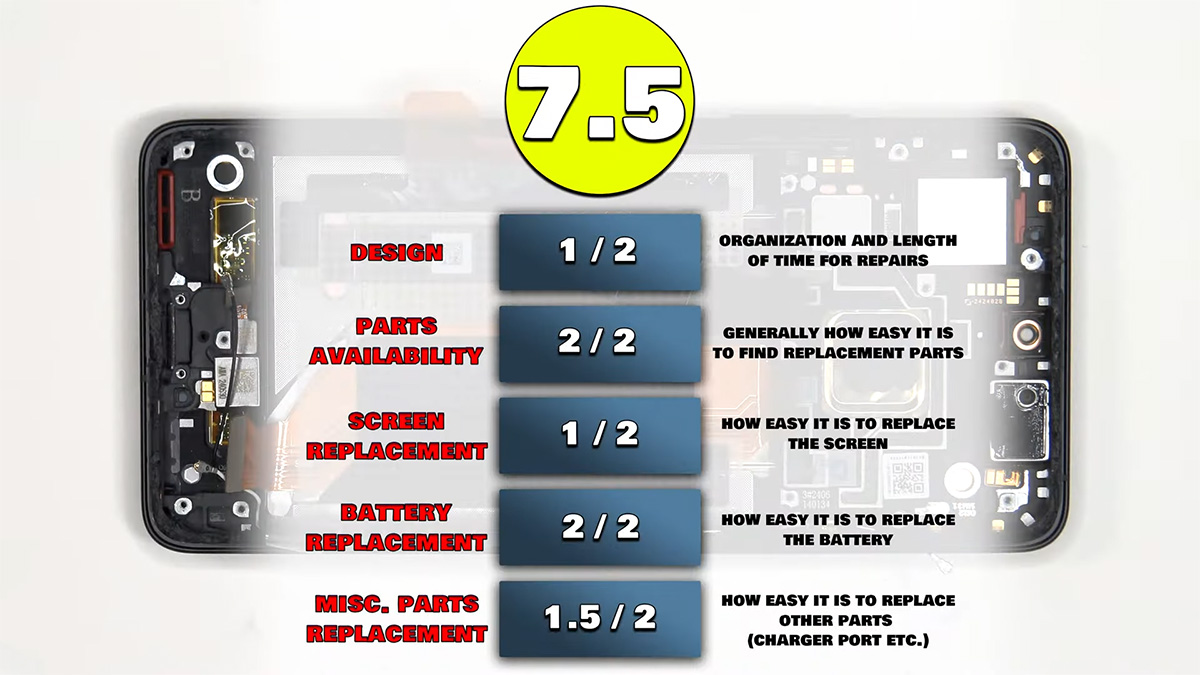

این گوشی نمره تعمیرپذیری 7.5 از 10 رو میگیره. هنوز نحوه طراحی و معماری داخلی گوشی چندان جالب نیست و برای تعمیر نمایشگر باید قابل پشتی، باتری و بخش های اعظمی ازش باز بشه. در آخر نوبت سرهم کردن گوشیه. وقتی همه چی برگردوندین سرجاش، چسب جدید رو می‌ذارین و قاب پشتی رو می‌چسبونین. گوشی رو برمی‌گردونین، روشنش می‌کنین، و تموم!
