کالبدشکافی گوشی OnePlus 15

وان‌پلاس ۱۵ اومده با کلی امکانات خفن. از اون پردازنده خفن اسنپدراگون ۸ الیت نسل ۵ گرفته تا باتری غول‌پیکر ۷۳۰۰ میلی‌آمپر ساعتیش. از یه فناوری خفن به اسم اکسیداسیون میکرو آرک هم استفاده میکنه تا یه پوشش سرامیکی‌طور روی فریم فلزیش بزنه. حس خیلی خوبی تو دست داره و باید در برابر خط و خش و استفاده روزمره حسابی مقاوم باشه. تو این مقاله می خوایم این گوشی رو تیکه تیکه کنیم، ببینیم مهندسی داخلی گوشی وان‌پلاس 15 چطور بوده، چیا داخلش قایم کرده و اصلا تعمیر کردنش چقدر دردسر داره.

کالبدشکافی گوشی Oneplus 15

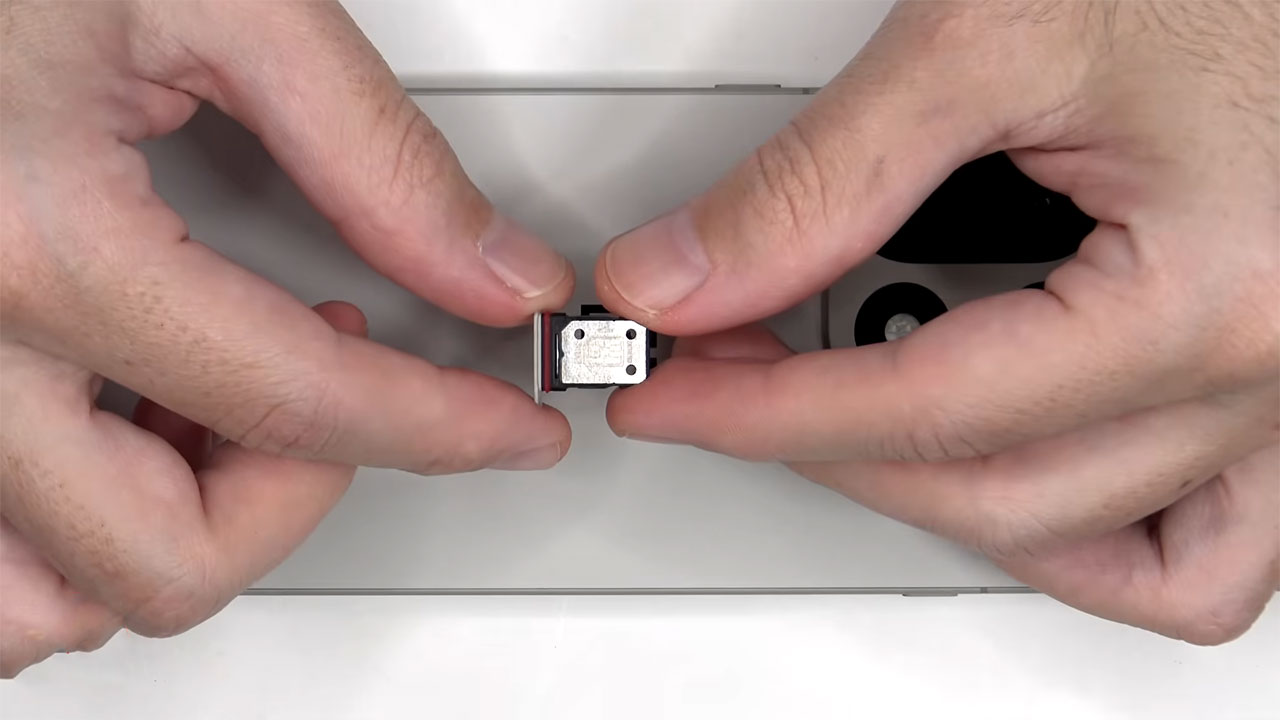

خب، برای شروع، باید خشاب سیم‌کارت رو در بیاریم. اگه به خشاب سیم‌کارت نگاه کنید، می‌بینید که یه واشر لاستیکی قرمز دور دهانه‌اش داره.

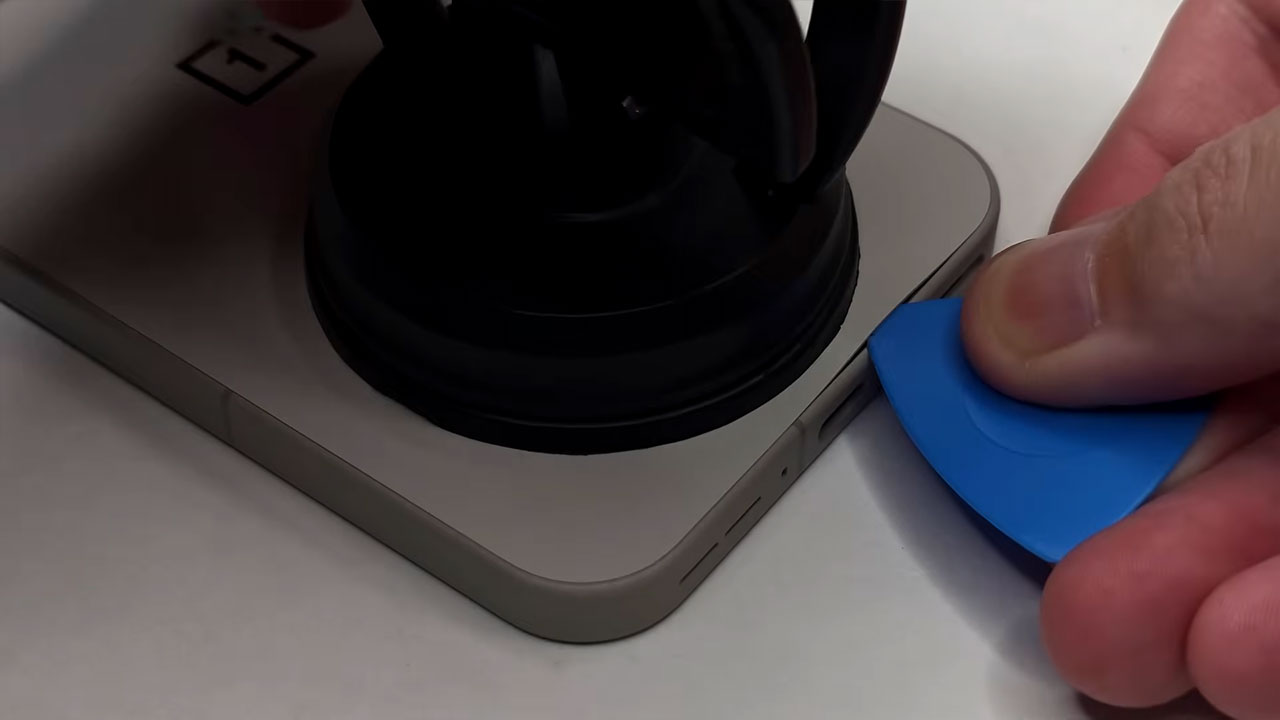

حالا باید به قاب پشتی گرما بدیم؛ می‌تونید از سشوار یا تفنگ حرارتی (هیت گان) استفاده کنید تا چسب زیرش شل بشه. بعدش با یه ابزار بازکننده می‌تونید قاب پشتی رو باز کنید. من خودم سشوار رو ترجیح می‌دم چون احتمال اینکه با گرمای زیاد به قطعات داخلی آسیب بزنید، کمتره.

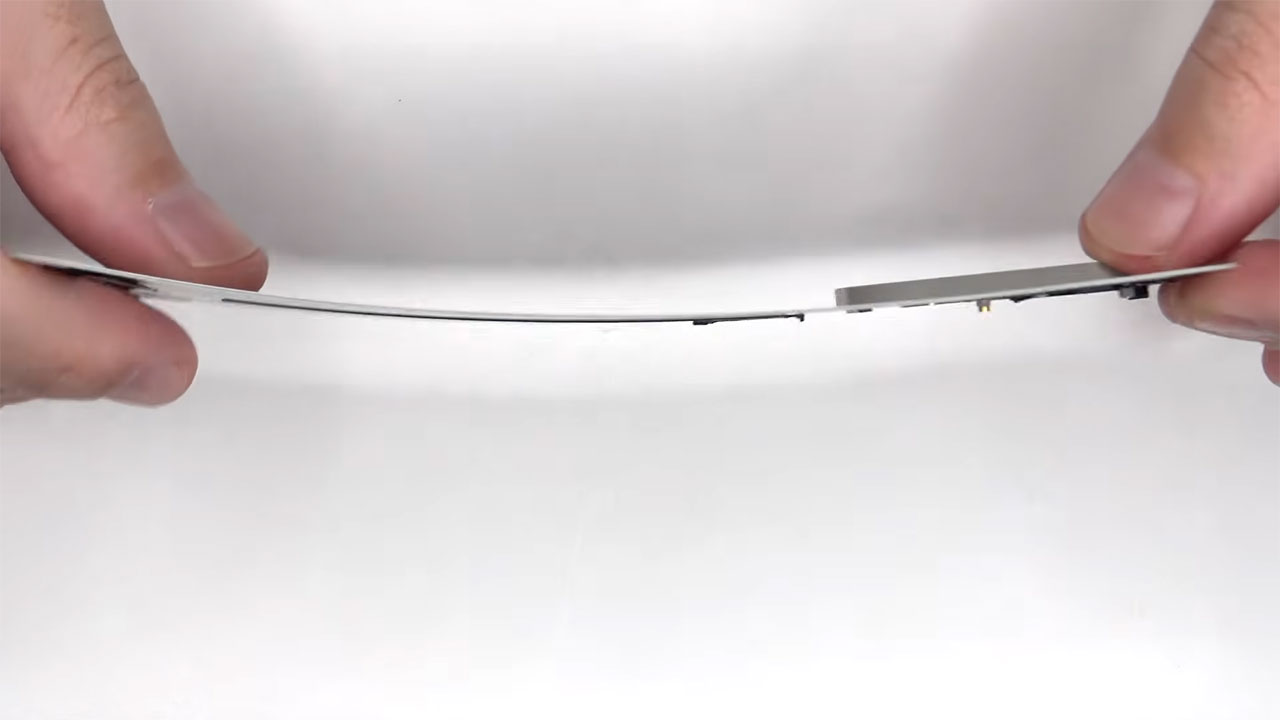

اینم از قاب پشتی که از فایبرگلاسه. شیشه‌های روی لنز دوربین رو می‌شه عوض کرد؛ کافیه بهشون گرما بدید و آروم بلندشون کنید. اما اگه بخواید کل اون جزیره دوربین رو عوض کنید، چهارتا پیچ فیلیپس (چهارسو) اون طرف هست که باید باز بشن تا بتونید جزیره دوربین رو عوض کنید. این جزیره دوربین خودش یه سری کنتاکت‌های آنتن هم داره که از طریق این پین‌های طلایی به برد وصل می‌شن. موقع باز کردن قاب پشتی حواستون باشه که دور قسمت دوربین چسب بیشتری زدن، پس باید اونجاها یکم بیشتر گرما بدید تا باز بشه.

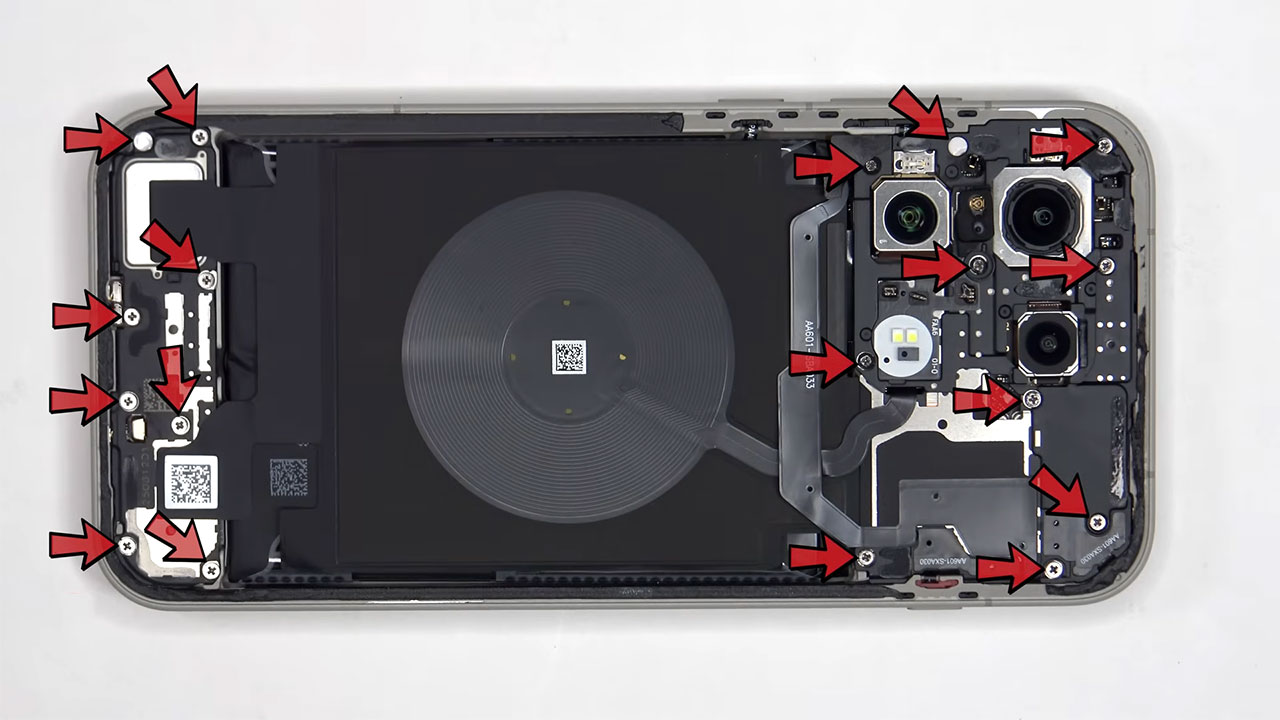

اینجا ۱۸ تا پیچ فیلیپس داریم که باید باز بشن.

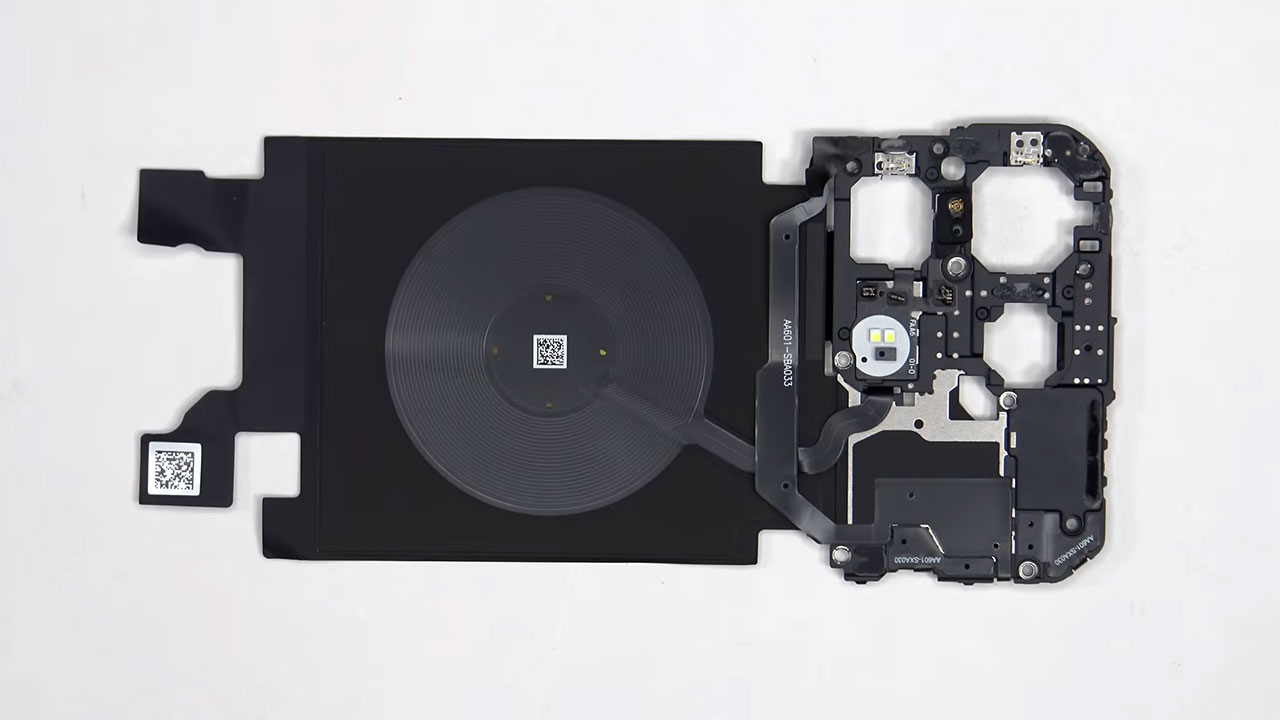

حالا می‌تونیم سیم‌پیچ شارژ وایرلس و اون پوشش روی مادربرد رو برداریم. ولی مراقب باشید، چون هنوز یه کابل فلت به برد اصلی وصله.

خب، بیاید یه نگاه دقیق‌تر بندازیم. اینجا فرستنده مادون قرمز (IR blaster)، فوکوس خودکار لیزری، فلش LED دوتایی، سنسور نور محیطی پشتی، چندتا کابل فلت آنتن (شامل آنتن NFC) و همچنین سیم‌پیچ شارژ وایرلس رو می‌بینیم. یه لایه بزرگ فیلم گرافیت هم هست که به انتقال گرما کمک می‌کنه. اول کابل باتری رو جدا می‌کنیم و بعدش هم بقیه کابل‌ها رو.

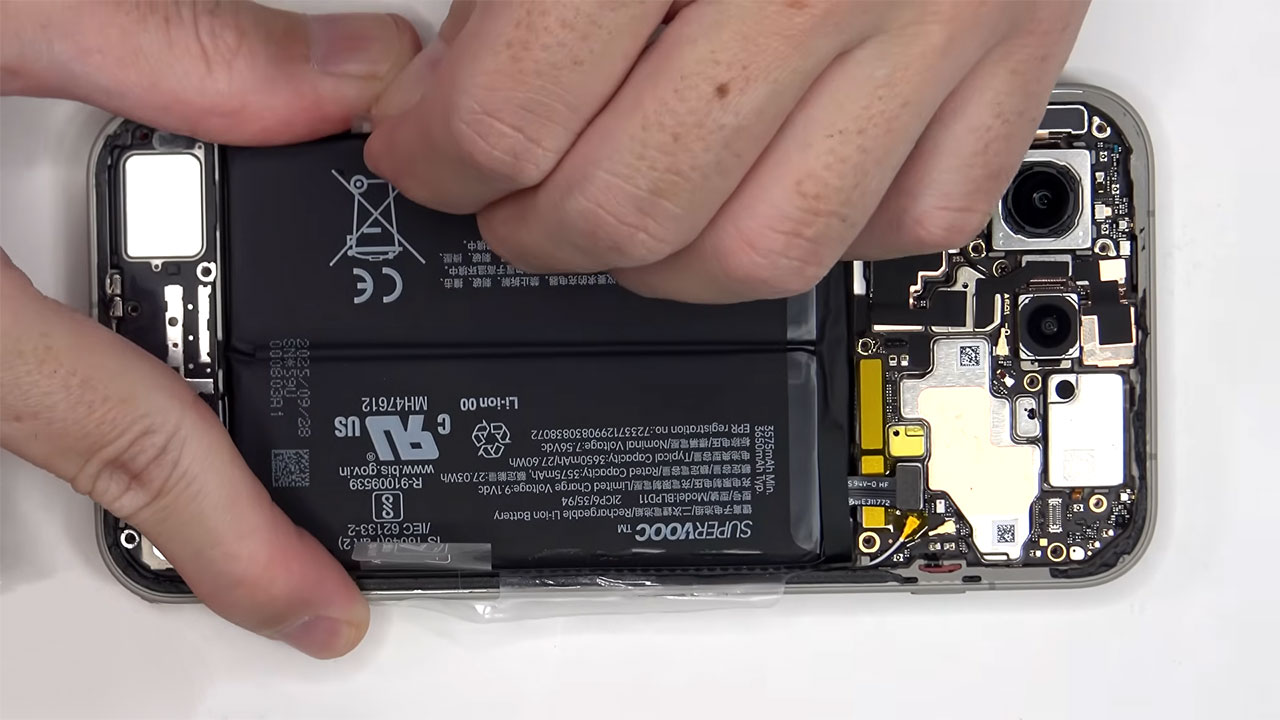

حالا می‌رسیم به درآوردن باتری. یه نوار کشیدنی زیرش گذاشتن که کار رو راحت‌تر می‌کنه.

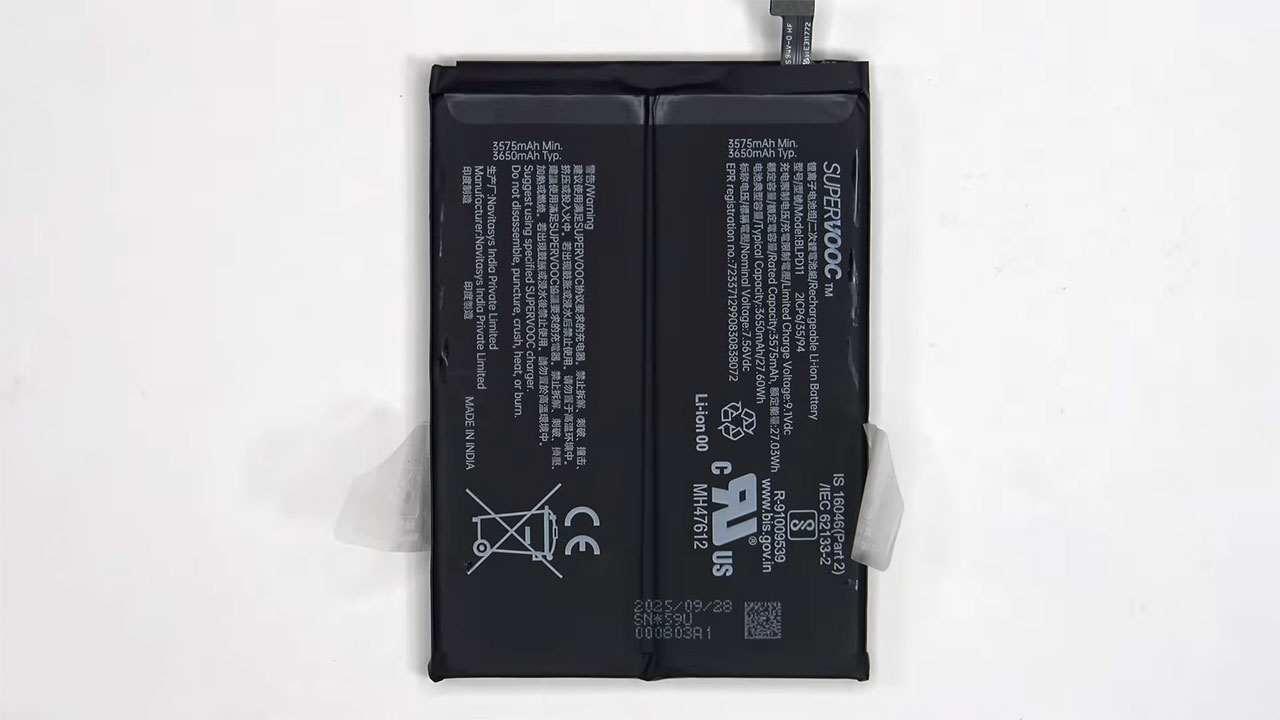

اینم یه نگاه بهتر به باتری ۷۳۰۰ میلی‌آمپر ساعتی. این یه باتری دو سلولیه که ۱۵ درصدش سیلیکون داره. اون طرفش رو هم که نگاه کنیم، یه واشر لاستیکی دور کانکتور باتری می‌بینیم.

کابل‌های کواکسیال پایین سمت راست برد رو می‌شه فقط با یه فشار کوچیک جدا کرد. یه پیچ فیلیپس تکی هم هست که مادربرد رو نگه داشته.

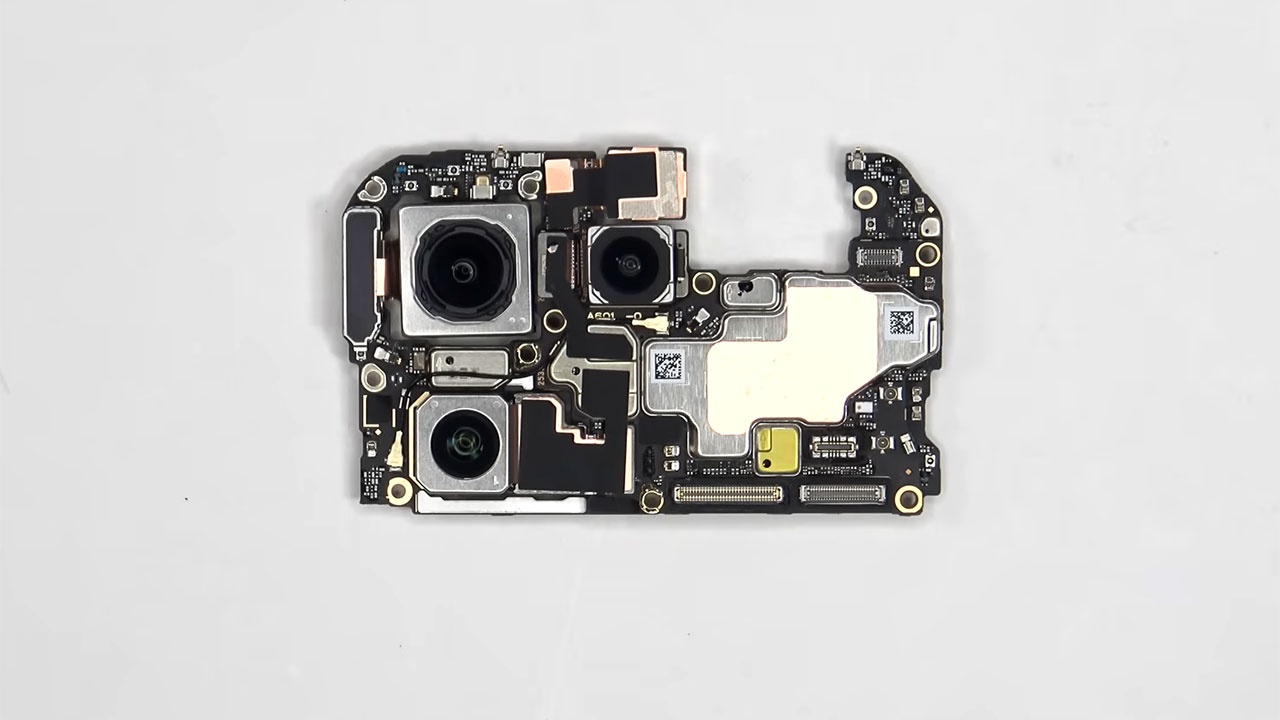

بریم سراغ مادربرد. اینجا لنزهای ۵۰ مگاپیکسلی اصلی، اولترا واید و تله‌فوتو رو می‌بینیم. دوربین اصلی و تله‌فوتو لرزشگیر اپتیکال (OIS) هم دارن. یه میکروفون دوم زیر اون شیلد پوشیده شده تو گوشه بالا هست. نوار مسی و فیلم گرافیت هم روی شیلدها کشیدن تا گرما رو منتقل کنن. دور کانکتورها هم واشر لاستیکی گذاشتن. کابل‌های دوربین رو هم می‌شه به راحتی جدا کرد. یه شیلد فلزی هم روی کانکتور دوربین اصلی هست که اونم درمیاد.

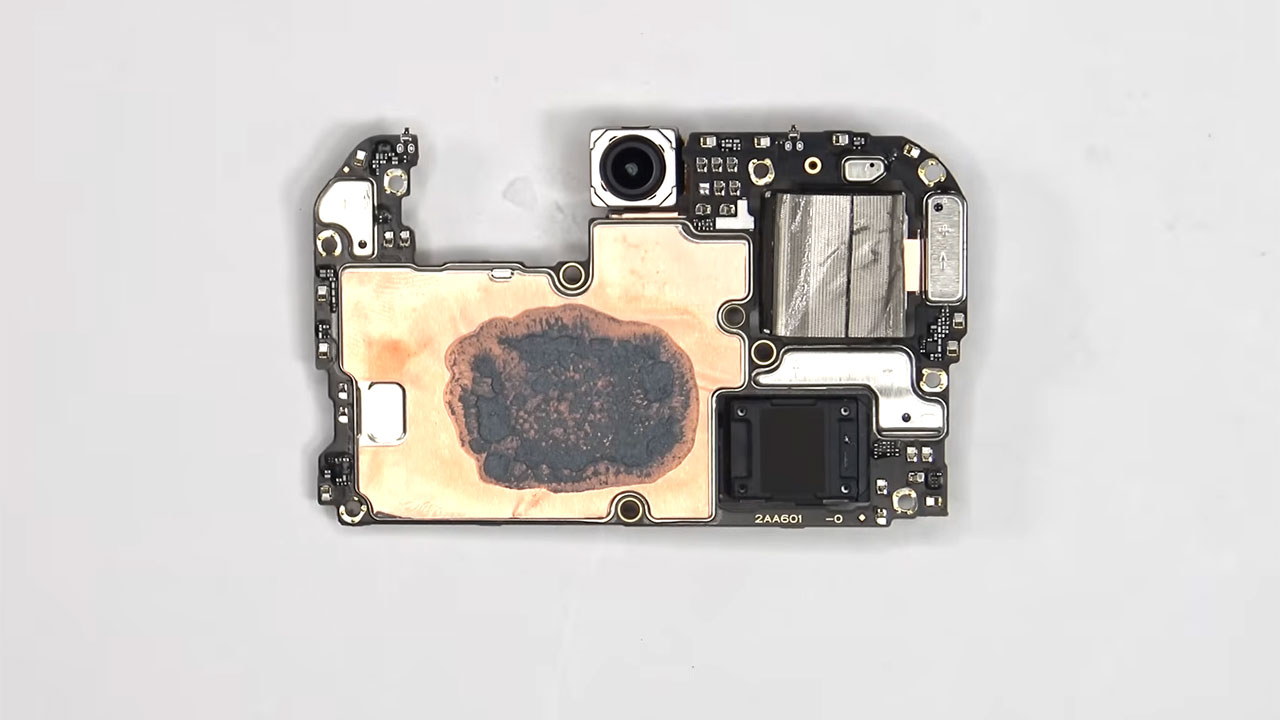

حالا، یه برچسب وسط برد هست که یه سوراخ رو پوشونده. وقتی برش گردونیم، می‌بینیم که اونا یه ترکیب حرارتی (خمیر سیلیکون) رو بین دو تا برد تزریق کردن. آخه این یه برد دو طبقه است. این کار رو کردن تا خمیر حرارتی بره بین دو تا برد و برسه پشت پردازنده و قطعاتی که اون طرف هستن، تا گرما رو از زیر اون قطعات بهتر منتقل کنه. یه نگاه به اون طرف بندازیم؛ دوربین سلفی ۳۲ مگاپیکسلی رو می‌بینیم. بازم نوار مسی و فیلم مسی روی شیلد پشتی و خمیر حرارتی برای انتقال گرما هست.

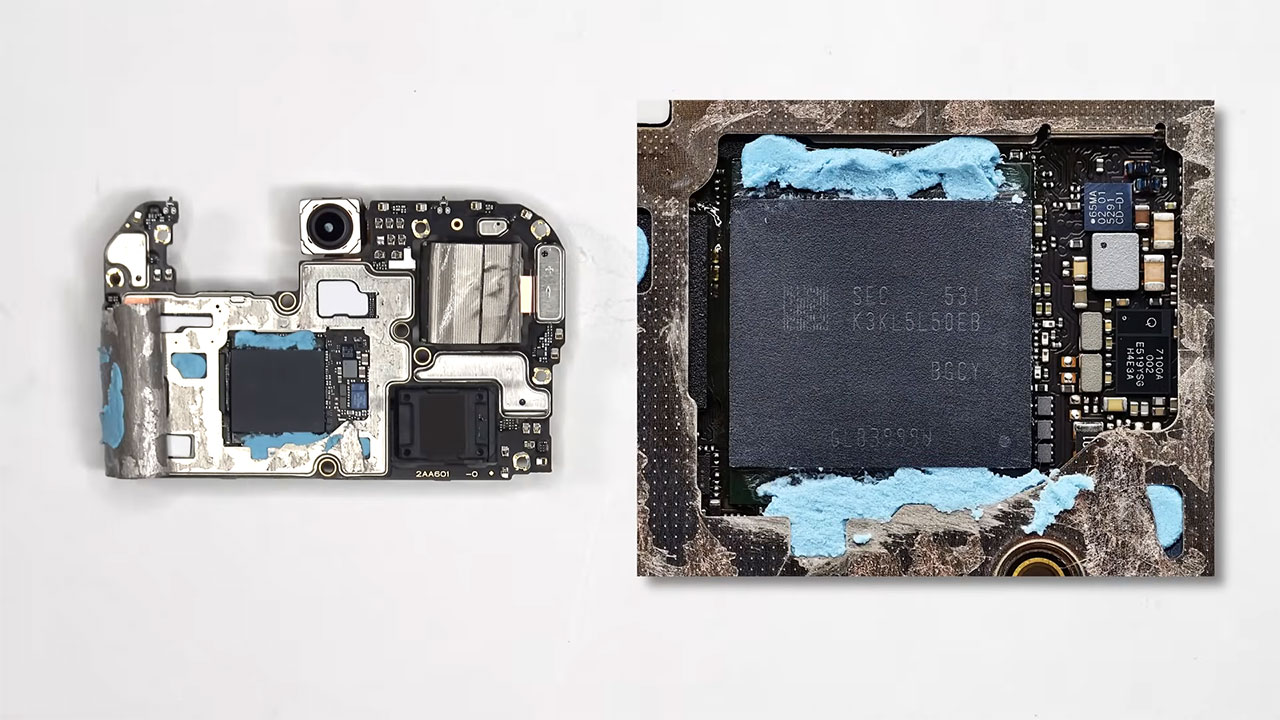

وقتی فیلم مسی رو برداریم، می‌بینیم که خمیر حرارتی بیشتری روی رم ریختن که روی پردازنده اسنپدراگون ۸ الیت نسل ۵ (Snapdragon 8 Elite Gen 5) و حافظه داخلی قرار گرفته. پدهای حرارتی هم روی این چیپ‌ها می‌بینیم. اینم یه نگاه بهتر بعد از پاک کردن خمیر.

اینم مجموعه اسپیکر پایینی. این دوتا کابل فلت، برد اصلی رو به برد پایینی وصل می‌کنن و اون یکی هم فلت صفحه‌نمایشه.

پس اگه بخواید صفحه‌نمایش رو عوض کنید، باید قاب پشتی رو باز کنید، پیچ‌های اسپیکر پایینی و خود اسپیکر رو بردارید تا به کابل صفحه دسترسی پیدا کنید. اون موقع باید کابل‌های فلت رو جدا کنید و برد پایینی رو بردارید تا به اون واشر لاستیکی کنار کابل صفحه برسید. بعد اون واشر لاستیکی قرمز رو برمی‌دارید، جلوی گوشی (روی صفحه) رو گرم می‌کنید تا چسب زیرش شل بشه، صفحه قبلی رو درمیارید، چسب جدید می‌زنید و صفحه جدید رو می‌ذارید. یادتون باشه کابل فلت رو از اون سوراخ توی فریم میانی رد کنید و گوشی رو دوباره ببندید.

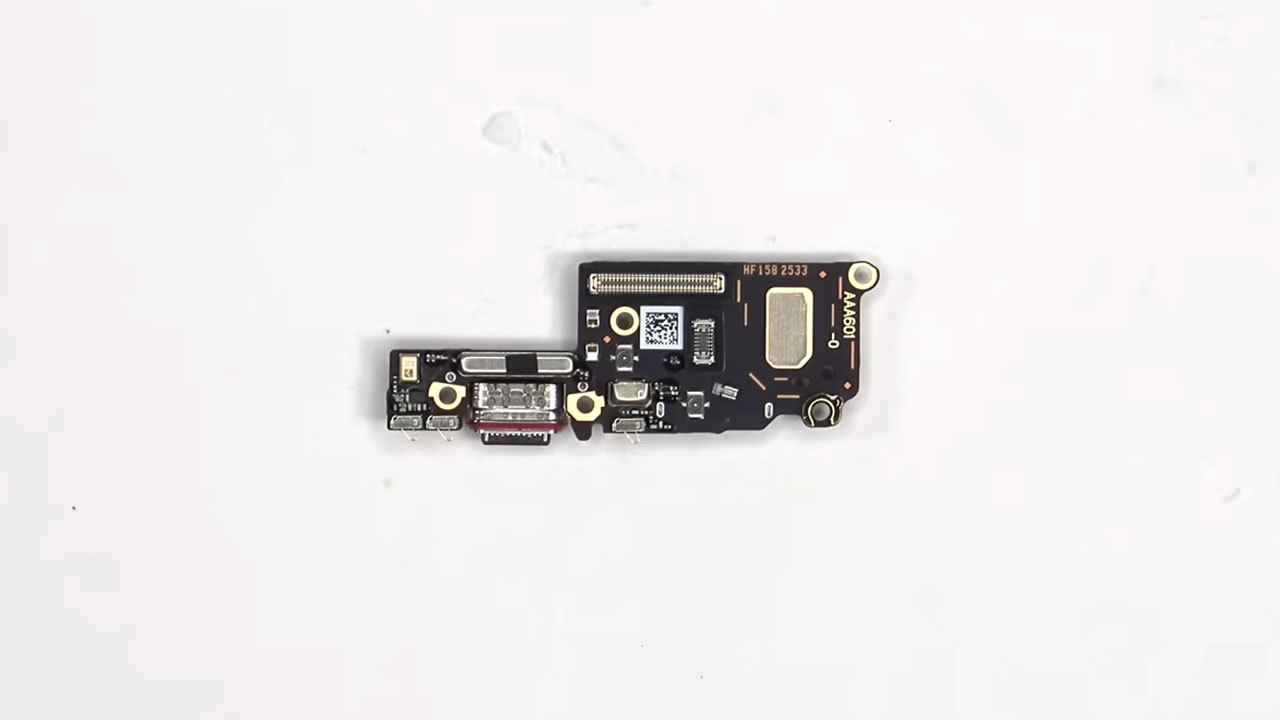

بریم سراغ برد پایینی یا همون برد پورت شارژ. اینجا دوتا میکروفون می‌بینیم که یکیش زیر شیلده. پورت شارژ هم یه واشر لاستیکی قرمز دورش داره، و دور این کانکتورها هم واشر هست. خشاب سیم‌کارت هم اون طرف قرار گرفته.

اینم موتور ویبره خطی. با یکم چسب نگه داشته شده، پس اگه بخواید عوضش کنید، فقط کافیه یکم گرما بدید و آروم بلندش کنید. یه واشر لاستیکی و فیلتر توری (مش) هم روی سوراخ اسپیکر روی فریم هست، و روی سوراخ‌های میکروفون هم فیلتر گذاشتن.

اگه اتفاقی سوزن سیم‌کارت رو تو سوراخ اشتباهی (میکروفون) فرو کنید، لازم نیست نگران باشید. چون هم فیلترها و هم خود میکروفون‌ها بالای اون سوراخ‌ها نشستن و آسیب نمی‌بینن. تازه، سوراخ‌های میکروفون تو این گوشی یه شکل متفاوتی دارن تا ملت سخت‌تر با سوراخ سیم‌کارت اشتباه بگیرنش.

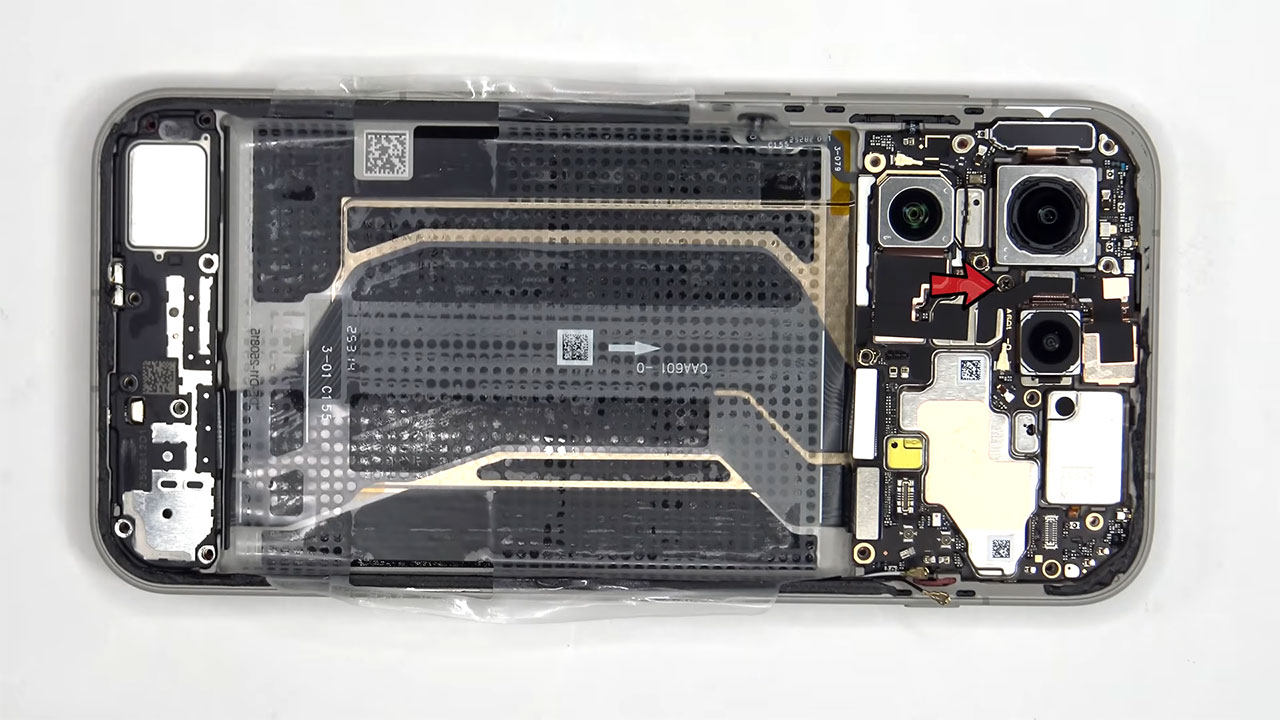

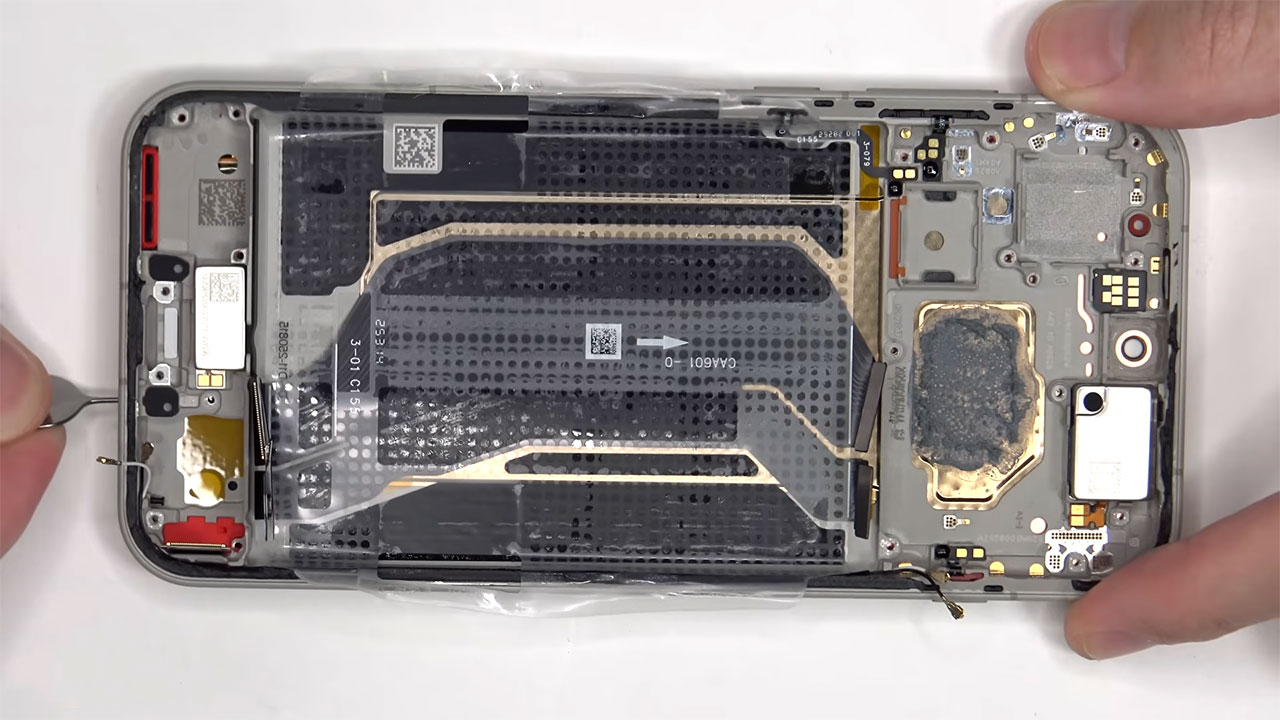

وقتی کابل‌های فلت رو کنار بزنیم، یه نگاه بهتر به اون محفظه بخار (vapor chamber) خیلی بزرگ میندازیم که هم از زیر باتری و هم از زیر مادربرد رد می‌شه. این فلت دکمه پاور و اون یکی هم برای دکمه‌های ولومه. اگه بخواید هر کدوم از اینا رو عوض کنید، باید اون براکت‌های پلاستیکی مشکی رو از تو شیارهای داخل فریم بلند کنید و در بیارید. اگه بخواید خود دکمه‌ها رو هم عوض کنید، باید اون نگهدارنده‌های پلاستیکی مشکی رو بلند کنید و بکشید بیرون تا دکمه‌ها آزاد بشن و در بیان. همین قضیه برای دکمه اون طرف هم صدق می‌کنه. هم اسپیکر و هم برد سنسور مجاورت با چسب نگه داشته شدن، پس اگه خواستید عوضشون کنید، فقط یکم گرما بدید و آروم بلندشون کنید. برای نمره تعمیرپذیری این گوشی، من بهش ۸.۵ از ۱۰ می‌دم. خب، حالا وقتشه که گوشی رو دوباره سر هم کنیم. وقتی همه‌چی برگشت سر جاش، چسب جدید بزنید و قاب پشتی رو بچسبونید. گوشی رو برگردونید، روشنش کنید و تمام!
