بررسی کالبدشکافی Oneplus 13R

گوشی وانپلاس 13 آر، آخرین قاتل پرچمدار برند محبوب گوشی وان پلاس محسوب میشه که در تاریخ 14 ژانویه 2025 (25 دی ماه 1403) عرضه شده که در بازار قیمت حدودی 70 میلیون تومانی داره. گوشی Oneplus 13R یه گوشی شبه پرچمدار با سخت افزاری قدرتمند، سیستم خنک کننده خوب، باتری با شارژدهی بالا و سرعت شارژ سریع و همچنین دوربین های با عملکرد جذاب به بازار عرضه شده که در ادامه میریم ببینیم داخل این گوشی خاص و پرچمدار چه خبره. با بررسی کالبدشکافی Oneplus 13R همراه باشید.

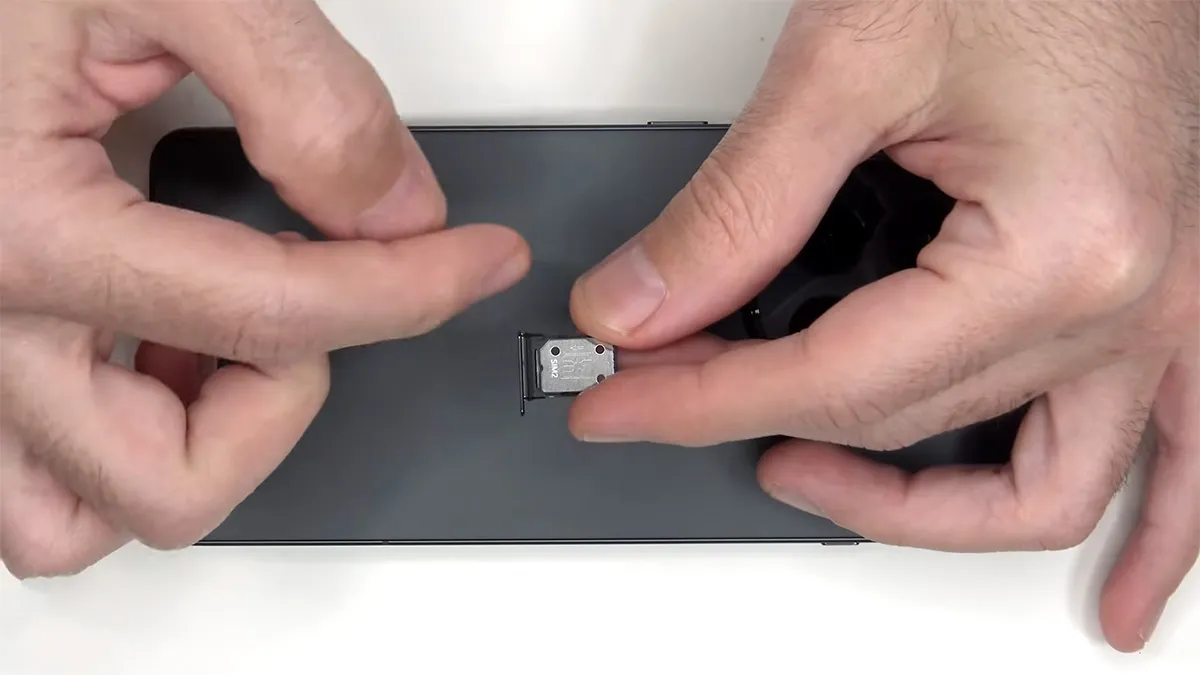

خب، برای بررسی Oneplus 13R اول از همه باید خشاب سیم‌کارت رو در بیاریم. یه نگاه به خشاب بندازیم، می‌بینیم که دور دهانه‌اش یه واشر لاستیکی مشکی داره.

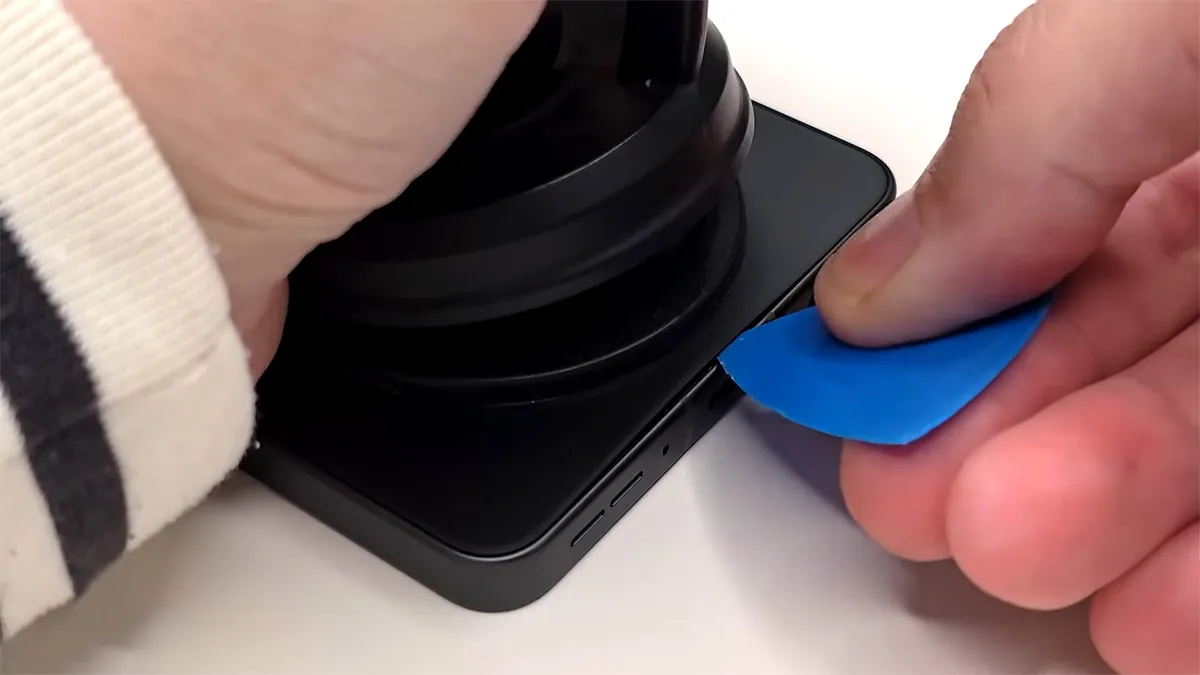

حالا باید به قاب پشتی گرما بدیم. می‌تونی از سشوار یا هیتر گان (تفنگ حرارتی) استفاده کنی تا چسب زیرش شل بشه. بعدش با یه ابزار نازک مثل اسپاجر یا قاب بازکن، می‌تونی قاب رو بلند کنی و جداش کنی. من خودم سشوار رو ترجیح می‌دم چون احتمال اینکه با گرمای زیاد یهو یه قطعه‌ای رو داخل گوشی خراب کنی کمتره.

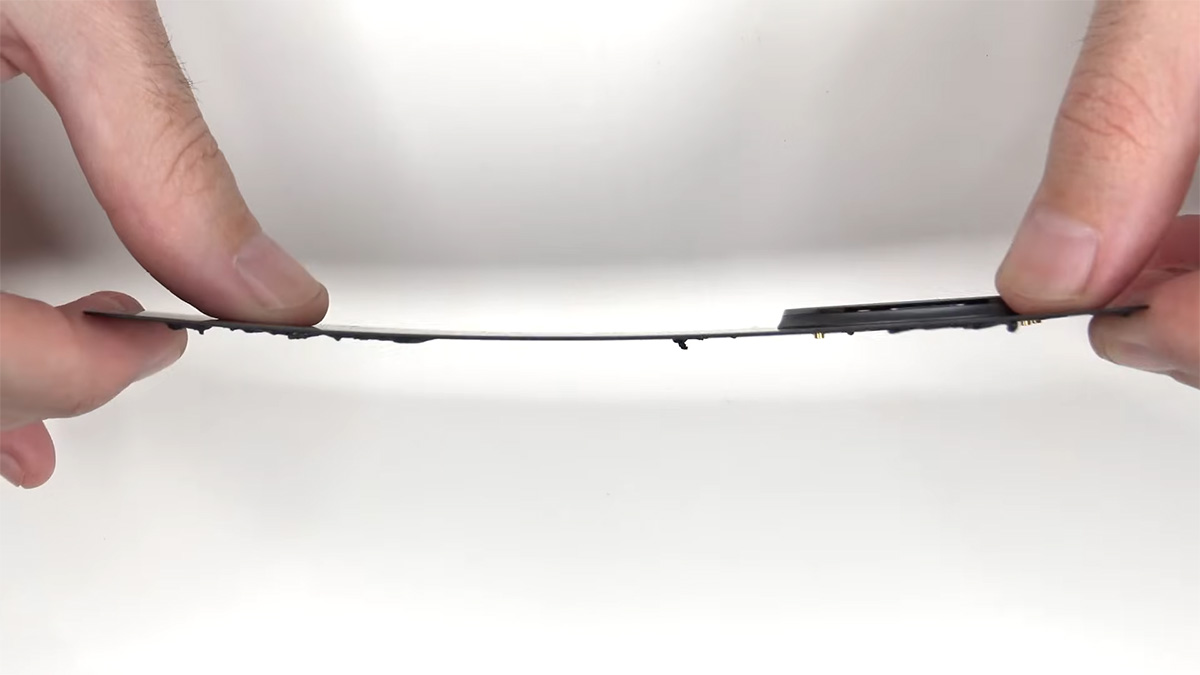

اینم یه نگاه بهتر به قاب پشتی شیشه‌ای. اگه فقط شیشه روی لنز دوربینت شکسته، می‌تونی با گرما دادن و بلند کردنش، همون رو عوض کنی و نیازی نیست کل گوشی رو باز کنی. ولی اگه می‌خوای کل اون قسمت برجسته دوربین (همون قاب دور لنزها) رو عوض کنی، چهارتا پیچ فیلیپس (چهارسو) پشتش هست که اونا هم باید باز بشن. چهارتا پین طلایی رنگ هم می‌بینیم که کنتاکت‌های آنتن هستن که توی همون قاب دور دوربین کار گذاشته شده.

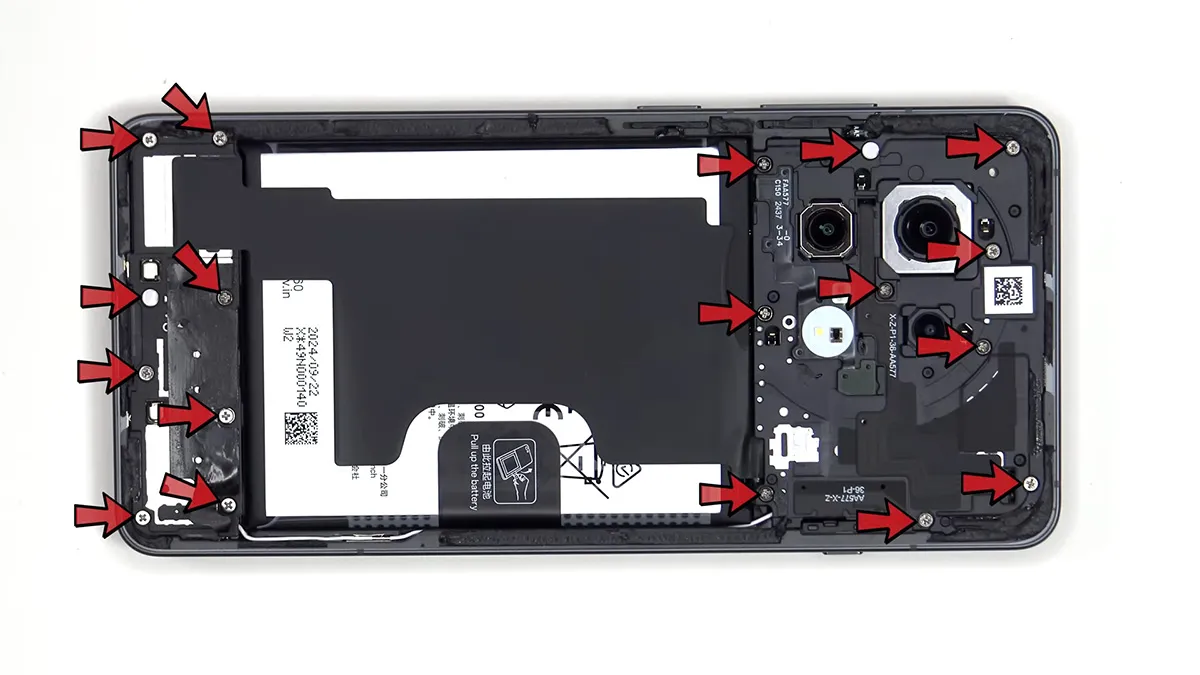

حالا ۱۸ تا پیچ فیلیپس دیگه هست که باید باز بشن.

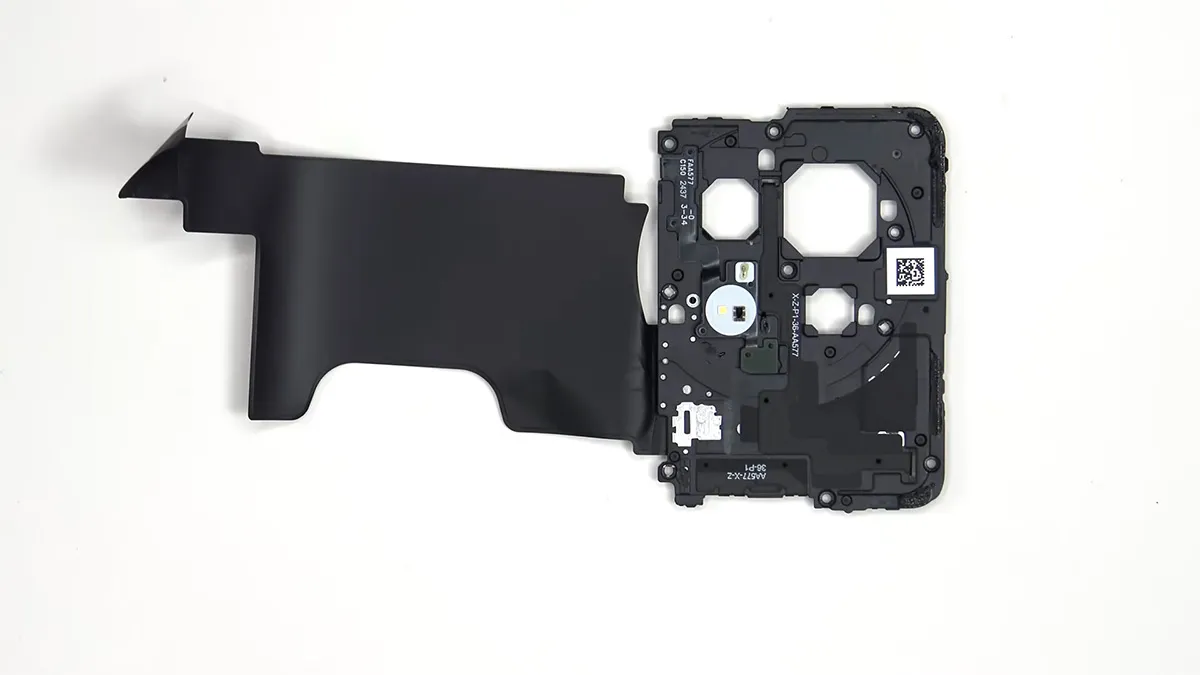

یه نگاه به این پوشش پلاستیکی بالایی بندازیم. اینجا آنتن NFC رو می‌بینیم، یه کابل فلکس (نوار قابل انعطاف) دیگه مال آنتن اینجاست، و این یکی کابل فلکس هم مال فلش LED و سنسور نور محیطی پشتیه. انگار اولش می‌خواستن یه میکروفون دیگه هم اینجا بذارن، ولی شاید لحظه آخر پشیمون شدن، چون این نقطه معمولا جای میکروفون پشتیه و اگه به فریم قاب دوربین نگاه کنیم، یه سوراخ دقیقا همونجا می‌بینیم که جای میکروفون می‌تونه باشه. اون طرف این پوشش هم یه تیکه فیلم گرافیت می‌بینیم که برای انتقال بهتر گرماست.

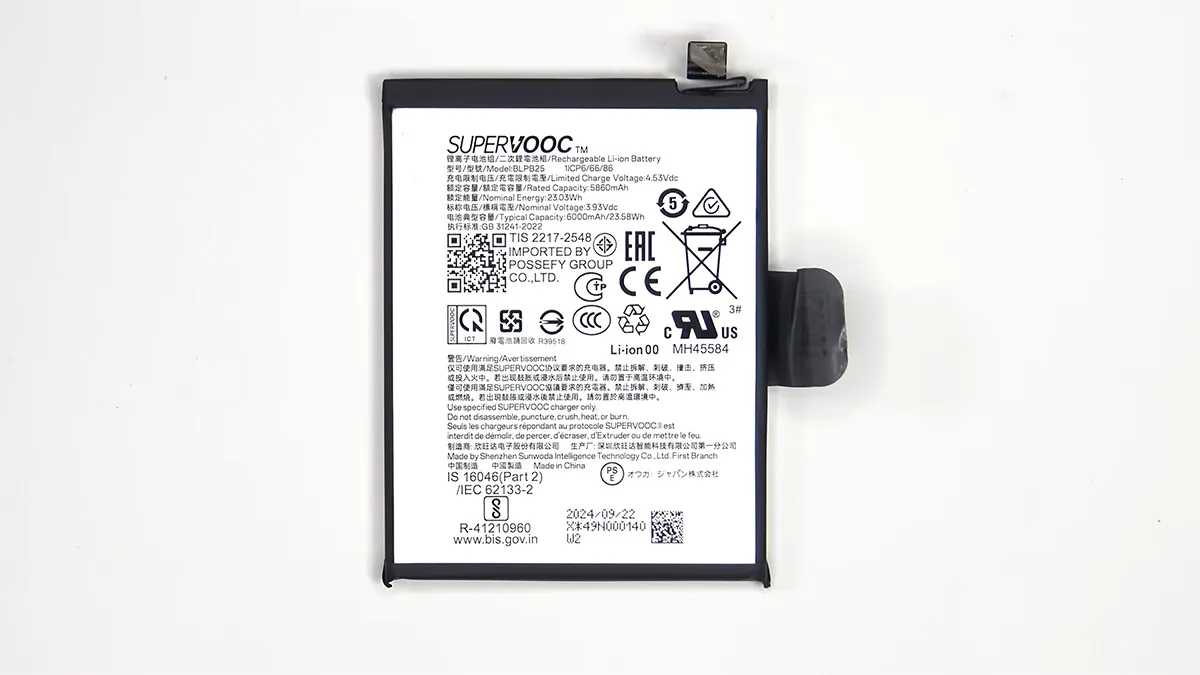

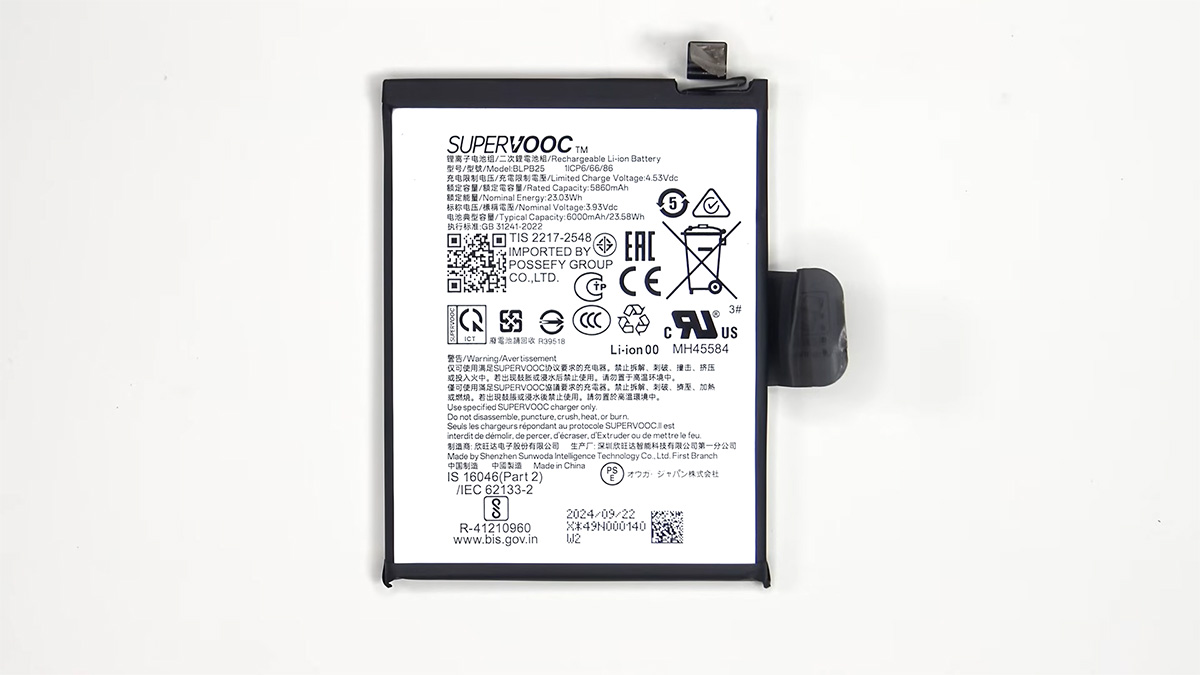

حالا می‌تونیم کابل باتری رو جدا کنیم و بعدش بقیه کابل‌ها رو. برای درآوردن باتری، یه زبونه کشیدنی گذاشتن که راحت‌تر بتونی بلندش کنی و درش بیاری. اینم از باتری ۶۰۰۰ میلی‌آمپر ساعتی.

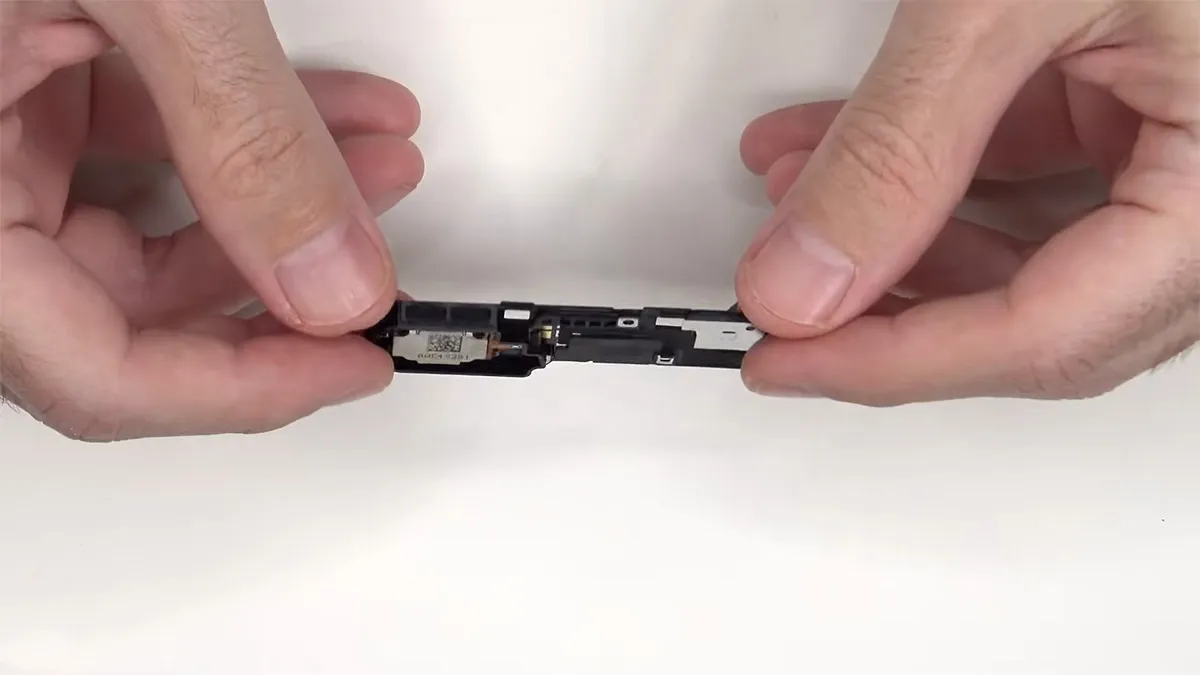

اینم اسپیکر پایینی Oneplus 13R. این کابل فلکس، برد اصلی رو به برد پایینی (ساب‌برد) وصل می‌کنه. کابل‌های کواکسیال (اون سیم‌های نازک آنتن) رو هم فقط کافیه به سمت بالا بکشی تا جدا بشن.

یه پیچ فیلیپس تکی هست که برد اصلی (مادربرد) رو نگه داشته.

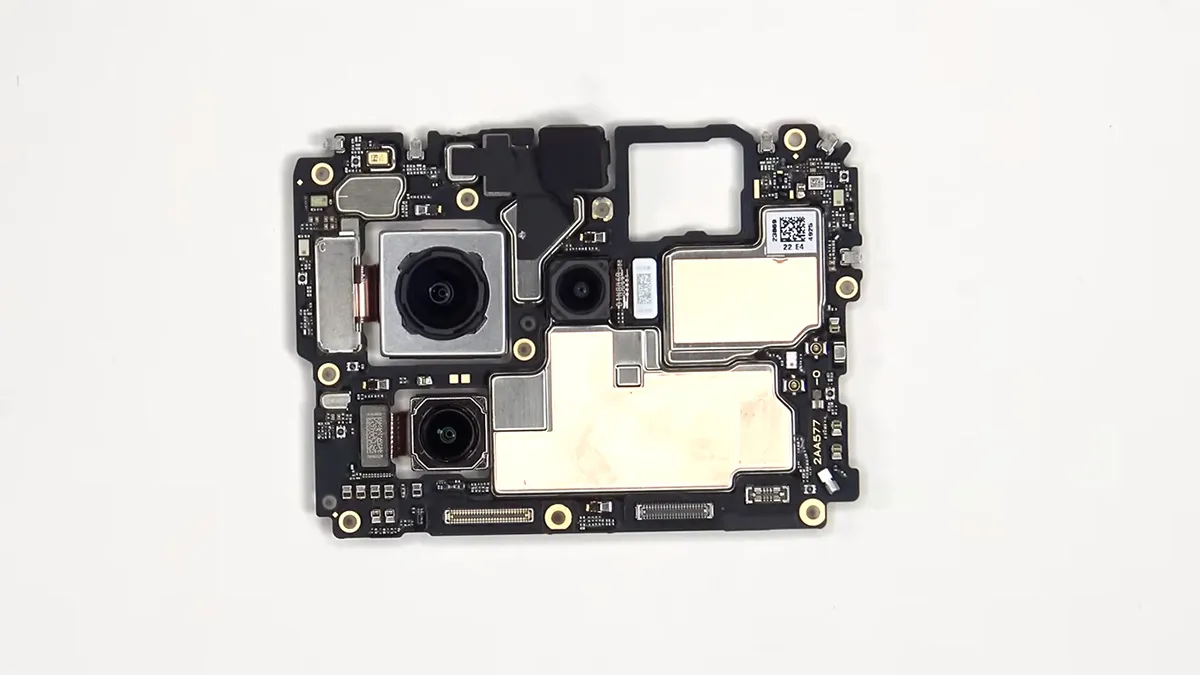

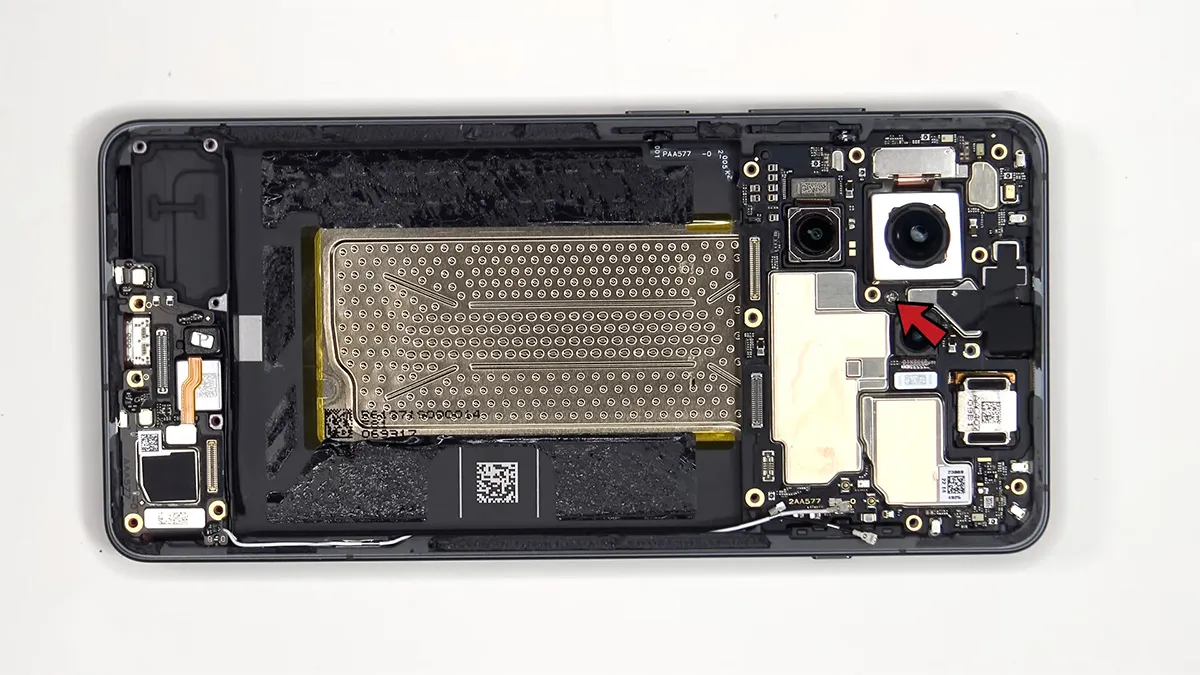

یه نگاه به مادربرد بندازیم. دوربین اصلی ۵۰ مگاپیکسلی، لنز تله‌ فوتو ۵۰ مگاپیکسلی و یه لنز اولترا واید (فوق عریض) ۸ مگاپیکسلی رو می‌بینیم. فقط دوربین اصلی لرزشگیر اپتیکال تصویر (OIS) داره. کابل‌های دوربین‌ها رو هم فقط کافیه به سمت بالا بکشی تا جدا بشن. برای دوربین اصلی، اول باید این محافظ یا پوشش فلزی روش رو برداری.

یه میکروفون دوم هم گوشه بالایی هست. نوار یا فیلم مسی روی این شیلد (پوشش فلزی) برای کمک به انتقال حرارت گذاشتن و دور کانکتورها هم واشرهای لاستیکی هست.

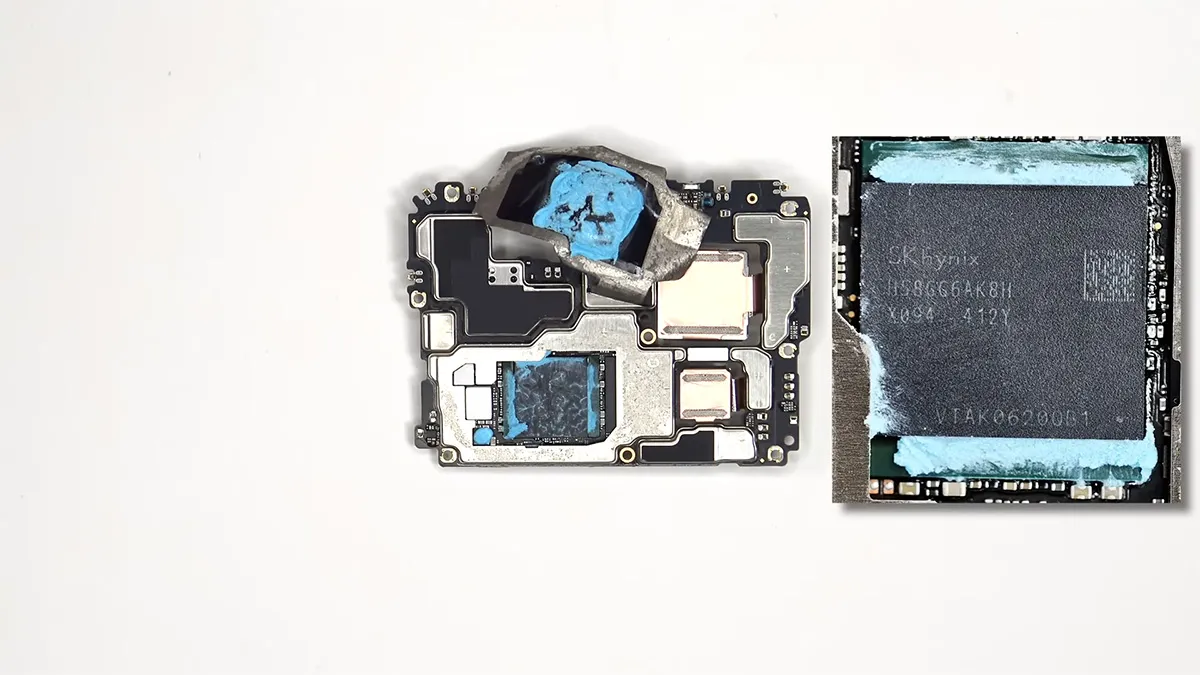

اون طرف مادربرد Oneplus 13R رو نگاه کنیم، دوربین سلفی ۱۶ مگاپیکسلی، فرستنده مادون قرمز (IR blaster)، نوار مسی و فیلم گرافیت و همچنین خمیر حرارتی (سیلیکون) برای کمک به انتقال گرما می‌بینیم. وقتی فیلم گرافیت رو برداریم، می‌بینیم که روی رم (RAM) که بالای پردازنده اسنپدراگون ۸ نسل ۳ قرار گرفته هم خمیر حرارتی بیشتری زدن. روی این چیپ‌ها هم پدهای حرارتی هست و حافظه داخلی یا همون ROM زیر این پوشش فلزی قرار داره.

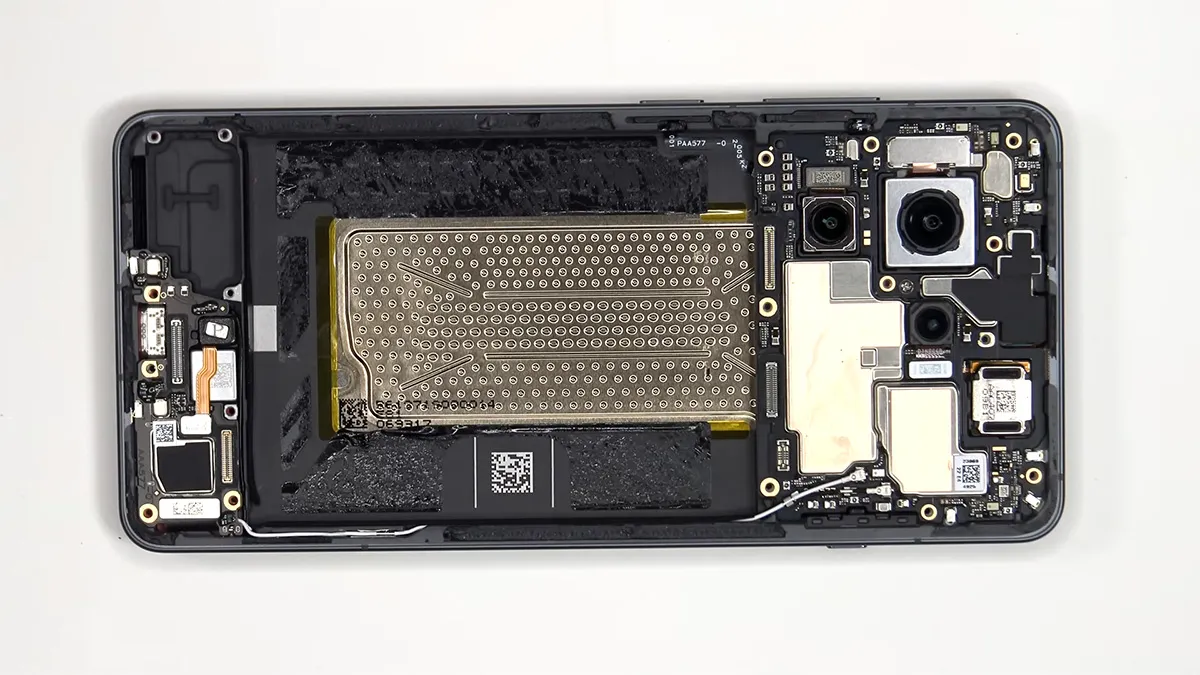

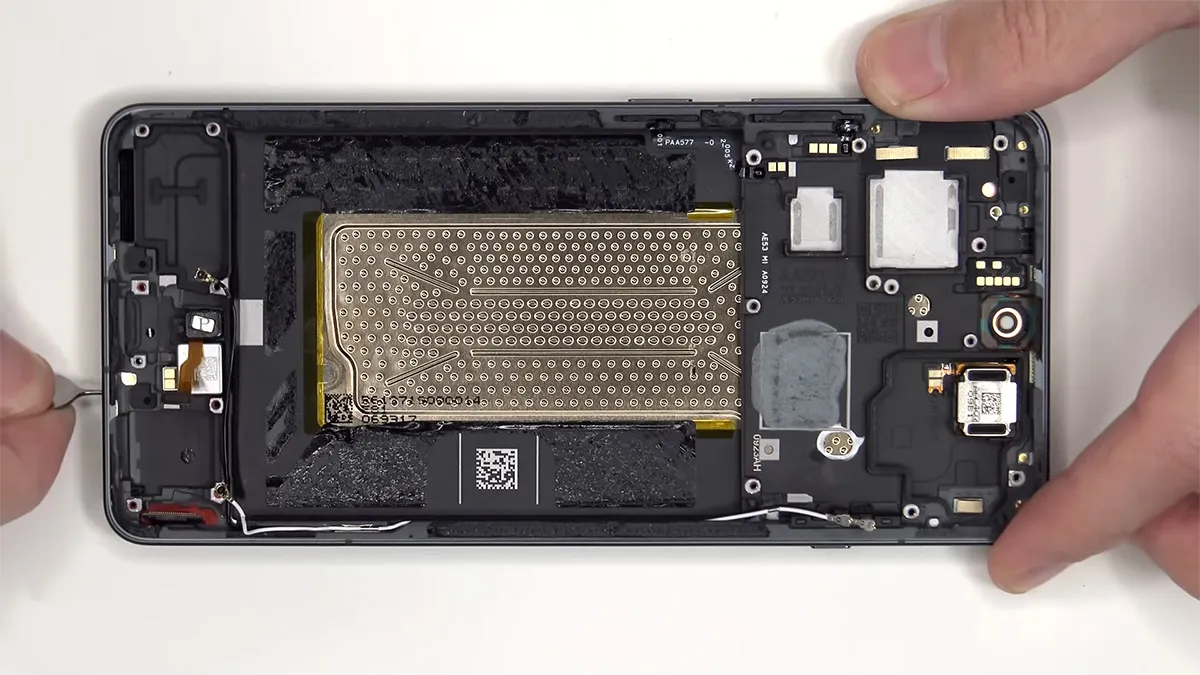

خب، وقتی مادربرد و باتری رو برداشتیم، بهتر می‌تونیم اون محفظه بخار مسی بزرگ رو ببینیم که از زیر باتری و مادربرد رد می‌شه.

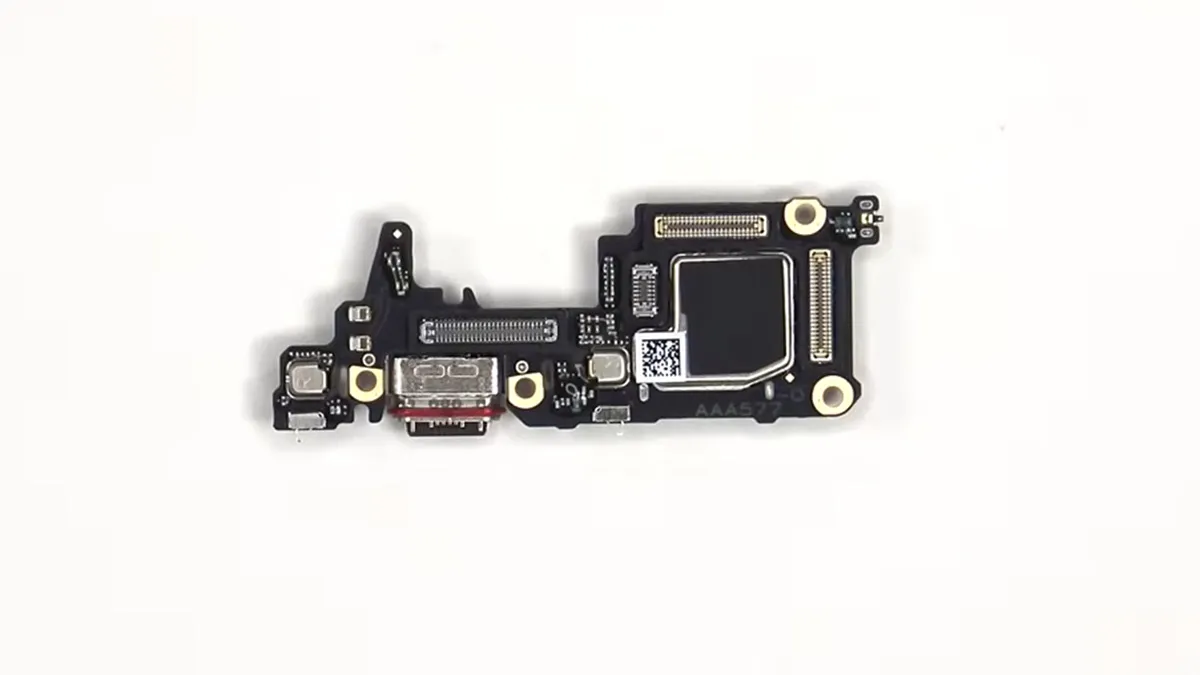

نگاهی به ساب‌برد (برد پایینی) بندازیم. دو تا میکروفون اصلی یا پایینی رو می‌بینیم که زیر پوشش‌های فلزی قرار گرفتن. جدیدا داره مد می‌شه که گوشی‌های رده‌بالا و پرچمدار دو تا میکروفون پایین داشته باشن. دور کانکتورها واشر لاستیکی هست و دور خود پورت شارژ هم یه واشر لاستیکی قرار داره. سیم‌کارت‌خوان هم اون طرف دیگه‌شه.

وقتی ساب‌برد رو درآوردیم، به اون واشر لاستیکی قرمز کنار کابل صفحه نمایش دسترسی پیدا می‌کنیم. پس اگه خواستی صفحه نمایش رو عوض کنی، باید قاب پشتی، پیچ‌های پایینی و اسپیکر رو باز کنی. بعدش باید ساب‌برد رو در بیاری و اون واشر لاستیکی قرمز رو هم برداری. اون موقع باید جلوی گوشی، یعنی خود صفحه نمایش رو گرم کنی تا چسب زیرش شل بشه، صفحه قبلی رو جدا کنی، چسب جدید بزنی و صفحه جدید رو بذاری سر جاش، حواست باشه کابل فلکسش رو از توی اون سوراخ فریم وسط رد کنی و گوشی رو دوباره جمع کنی. لازم نیست برای تعویض صفحه نمایش، مادربرد یا قطعات دیگه رو در بیاری.

موتور ویبره (هپتیک) اینجاست که با کمی چسب سر جاشه و همینطور حسگر اثر انگشت که کنارشه. اگه خواستی اینا رو عوض کنی، فقط کافیه کمی گرما بدی و با ملایمت بلندشون کنی.

برای اونایی که نگرانن سوزن سیم‌کارت رو اشتباهی تو سوراخ میکروفون فرو کنن، تو گوشی وان پلاس 13R لازم نیست نگران باشین چون هم خود میکروفون‌ها و هم فیلترهاشون بالاتر از اون سوراخ قرار گرفتن، پس آسیبی نمی‌بینن.

این کابل فلکس دکمه پاور و این یکی مال دکمه‌های ولومه (کم و زیاد کردن صدا). برای تعویض اینا، باید این گیره‌های پلاستیکی مشکی داخل فریم رو بکشی بیرون و بعد اون کابل‌های فلکس رو می‌تونی جدا کنی. وقتی اون گیره‌های پلاستیکی رو از فریم کشیدی بیرون، خود دکمه‌ها رو هم می‌تونی با کشیدن در بیاری. برد سنسور مجاورت و نور محیطی این بالا قرار داره که فقط با کمی چسب نگه داشته شده و همینطور اسپیکر مکالمه که کنارشه.

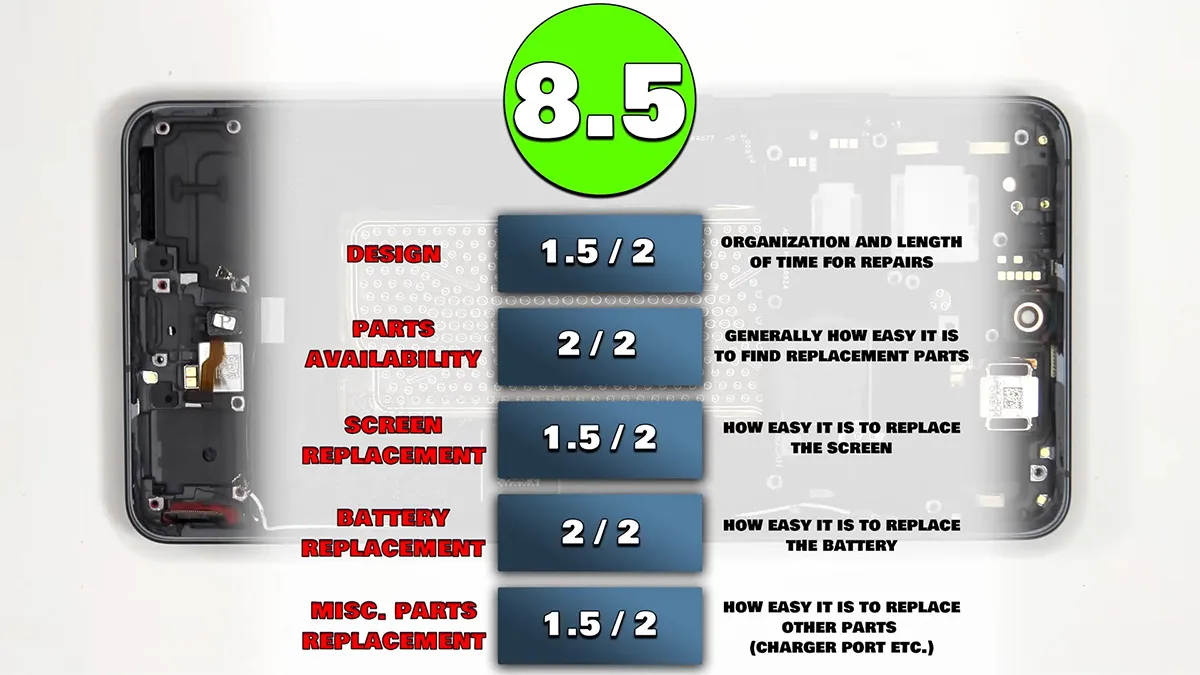

امتیاز تعمیرپذیری که من به گوشی Oneplus 13R می‌دم ۸.۵ از ۱۰ هست.  تعویض صفحه نمایش یه مقداری سخته و معماری داخلی هم خیلی پیچیده و عجیب غریب نیست و برای دسترسی به بخش های مختلف نیاز به باز کردن پیچ های مختلف ندارید. خب، حالا وقتشه گوشی رو دوباره سر هم کنیم. وقتی همه چی سر جاش برگشت، چسب جدید بزنید و قاب پشتی رو دوباره بچسبونید. گوشی رو برگردون، روشنش کن و تمام!
