کالبدشکافی گوشی iPhone 16 Plus

گوشی های سری پلاس خانواده آیفون ها در چند سال اخیر با فاصله گرفتن از نسخه های پرو آنچنان گزینه های محبوبی نیستن و فقط در صورتی که دنبال خرید یه گوشی آیفون بزرگتر باشید این سری میتونه جذاب باشه. تو این مقاله میخوایم ببینیم این گوشی نه چندان محبوب معماری داخلیش چجوریه و تعمیرپذیریش به چه صورته. با کالبدشکافی گوشی iPhone 16 Plus همراه باشید.

گوشی آیفون 16 پلاس در یک نگاه

آیفون 16 پلاس در 20 سپتامبر 2024 (29 شهریور 1404) در کنار باقی گوشی های خانواده 16 معرفی و به بازار عرضه شده. این گوشی از لحاظ سخت افزار مثل آیفون 16 نرمال محسوب میشه ولی ابعاد بزرگتر و باتری حجیم تری داره. صفحه نمایش 6.7 اینچی اولد جزئیات خوبی داره ولی رفرش ریتش هنوز 60 هرتزیه. مثل نسخه معمولی تراشه A18 اپل برای این گوشی استفاده شده که قدرت پردازشی خوبی رو در اختیار شما میزاره. باتری 4674 میلی آمپر ساعتی میتونه شارژدهی خوبی رو در اختیار شما بزاره. البته نباید انتظار شارژدهی مشابه گوشی 16 پرومکس رو داشته باشید.

کالبدشکافی گوشی iPhone 16 Plus

حالا برای باز کردن این گوشی می‌شه از پشت یا از جلو شروع کرد، بستگی داره کدوم قطعه رو می‌خواید عوض کنید. ولی اول از همه، باید دو تا پیچ پنلوب که پایین گوشی قرار دارن رو باز کنید.

برای جدا کردن صفحه نمایش، لازمه با سشوار یا هیتر یه مقدار به جلوی گوشی گرما بدید تا چسب زیرش کمی شل بشه، بعد می‌تونید از ابزار بازکننده (پرای تول) استفاده کنید تا صفحه رو جدا کنید. من خودم سشوار رو ترجیح می‌دم چون ریسک آسیب‌زدن به قطعات داخلی با گرمای بیش از حد رو کمتر می‌کنه.

حواستون باشه وقتی دارید ابزار بازکننده رو دور تا دور صفحه می‌کشید تا صفحه رو جدا کنید، کابل‌های فلکسی صفحه که هنوز به برد اصلی سمت چپ وصل هستن رو نبرید؛ نباید زیاد عمیق برید که آسیبی به اون‌ها نرسه. وقتی صفحه رو از فریم جدا کردید، از سمت راست بلندش می‌کنید به سمت چپ. حالا دوتا پیچ سه‌گوش (تری‌پوینت) هستن که کاورهای روی کانکتورها رو نگه داشتن، اون‌ها رو باز می‌کنید و بعد می‌تونید کابل‌های فلکسی رو از برد جدا کنید.

این هم یه نمای بهتر از پشت صفحه نمایش. یه پیچ فیلیپس اون بالا هست که حسگر نور جلویی رو نگه می‌داره.

میریم پشت گوشی. برای برداشتن کاور پشتی هم باید مثل قبل، از سشوار یا هیتر استفاده کنید تا چسب زیرش شل بشه و با پرای تول بازش کنید. بازم من سشوار رو پیشنهاد می‌کنم که کمتر قطعات داخلی گوشی آسیب ببینن. کابل‌های روی شیشه پشتی سمت راست قرار دارن، پس شیشه پشتی رو از چپ بلند می‌کنیم به راست.

حالا دوتا پیچ سه‌گوش (تری‌ پوینت) دیگه باید باز بشه.

در این مرحله کابل باتری رو می‌شه جدا کرد و بعدش بقیه کابل‌ها رو هم می‌تونید جدا کنید. وقتی به قاب پشتی نگاه می‌کنید، می‌بینید یه لایه شارژ بی‌سیم (وایرلس) وجود داره و یه لایه گرافیتی برای انتقال گرما، به‌ علاوه یه کابل فلکسی که به فلش LED و میکروفون پشتی وصل می‌شه. وقتی اون پیچ فیلیپس تکی و کاورش رو بردارید، می‌تونید میکروفون رو واضح‌تر ببینید.

برای درآوردن باتری آیفون 16 و 16 پلاس، دیگه مثل قبل از چسب معمولی استفاده نشده. چسبش جدید شده و الکتریک کلیر کانداکتیو ادهسیو هستش که برای جداکردنش باید دباند بشه. برای این کار به گیره‌های الکتریکی (الگیتور کلیپس) و یه باتری 9 ولتی نیاز دارید. می‌تونید تا 30 ولت هم برید تا فرآیند دباند کردن سریع‌تر انجام بشه و باتری زودتر جدا بشه. اگه فقط از باتری 9 ولت استفاده کنید، حدود یه دقیقه و نیم زمان می‌بره. گیره قرمز باید به لبه پایینی باتری وصل بشه و گیره مشکی رو می‌تونید به پیچی که کنار اسپیکره وصل کنید تا گراند بشه.

خب، یه دقیقه و نیم گذشت، حالا باتری جدا می‌شه. این هم نگاهی به چسبی که زیر باتری بود. ظرفیت باتری 4674 میلی‌آمپر ساعته. به نظر من این روش جدید راحت‌تر از استفاده از تب‌های کششی قدیمیه، اما خب اگه از اون پک‌های چسب کششی که توی گوشی‌های دیگه هست استفاده می‌شد، برای خیلیا راحت‌تر بود چون به ابزار اضافه هم نیاز نداره.

تو این مرحله، 17 تا پیچ فیلیپس دیگه و یه پیچ سه‌گوش باید باز بشه.

اینجا می‌تونیم موتور هپتیک (همون ویبره گوشی) رو ببینیم.

دوربین سلفی 12 مگاپیکسلی جلو هم اینجاست و در کنارش حسگر فیس آیدی دیده می‌شه.

دوربین اولتراواید 12 مگاپیکسلی بالاست و دوربین اصلی 48 مگاپیکسلی پایینه. دوربین اصلی لرزش‌گیر اپتیکال سنسور شیفت داره.

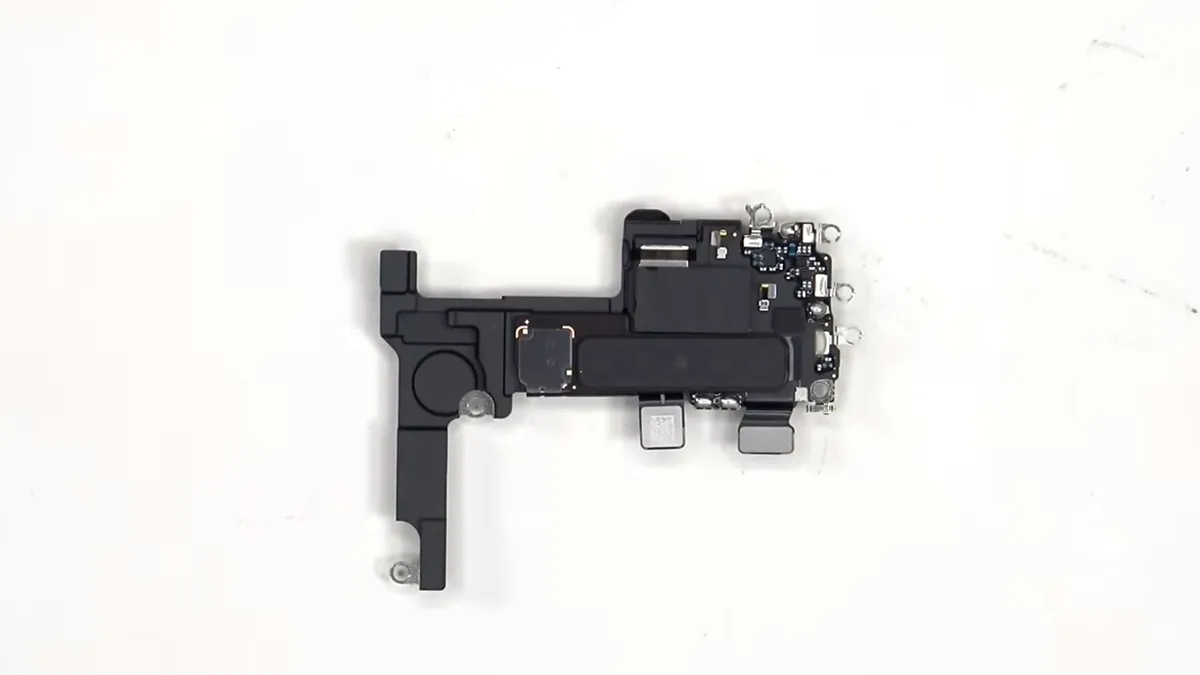

اگه به این مجموعه نگاه کنیم، یه آنتن 5G میلی‌متری می‌بینیم و یه کابل فلکسی آنتن روی یکی از گوشه‌ها. پشتش هم اسپیکر مکالمه بالایی رو می‌بینیم.

برای باز کردنش پنج تا پیچ استندآف و دوتا پیچ فیلیپس اضافه باید خارج بشه.

این هم نمای مادربرد اصلی گوشی آیفون 16 پلاس.

حالا باید دوتا پیچ استندآف دیگه و هفت‌تا پیچ فیلیپس دیگه رو باز کنیم به‌علاوه دوتا پیچ سه‌گوش.

این قطعه اسپیکر پایینیه.

تو این مرحله یک پیچ استندآف دیگه و پنج تا پیچ فیلیپس باید باز بشه.

این هم نمای میکروفون پایینی و اون محفظه فشار هوا (Pressure relief hole).

سه تا پیچ فیلیپس دیگه باید باز بشه که دو تاش کنار پورت شارژ رو فریم قرار داره.

این مجموعه هم پورت شارژه و اون جای خالی سیم‌کارت هست که تو مدلایی که سیم‌کارت داشتن، اونجا قرار می‌گیره. پس اینم همون قطعه جایگزینیه که فقط جای سیم‌کارت گرفته.

اون کابل فلکسی که می‌بینید برای دکمه پاور و دکمه کنترل دوربین در همون سمت گوشیه. یه کابل دیگه برای میکروفون دوم بالاست و یه کابل دیگه هم برای دکمه‌های ولوم (صدا) سمت دیگه. اگه لازم باشه عوضشون کنید، چند تا پیچ فیلیپس دیگه هستن که اون روکش فلزی رو کنار نگه می‌دارن.

جمع بندی

از نظر تعمیرپذیری من به گوشی آیفون 16 پلاس، نمره 7.5 از 10 می‌دم. با اینکه تعویض و کندن باتری راحت تر شده ولی نیاز داشتن به ابزار مناسب هنوز مقداری کار رو سخت تر میکنه. تعویض صفحه نمایش تقریبا راحته و نیاز به باز کردن کل گوشی برای تعمیر و تعویض نداره. حالا نوبت جمع‌کردن گوشیه. وقتی همه چی رو سر جاش گذاشتید و گوشی رو روشن کردید، کار تمومه.
