کالبدشکافی گوشی Pixel 10 گوگل

بالاخره رسیدیم به یکی از اون جذاب‌های سال! گوگل پیکسل ۱۰، جدیدترین پرچمدار گوگل که کلی منتظرش بودیم، بالاخره در ماه آگوست ۲۰۲۵ (شهریور ۱۴۰۴) معرفی و عرضه شد تا دوباره تنور رقابت رو داغ کنه. همیشه وقتی یه گوشی جدید میاد، همه در مورد دوربین و صفحه‌ نمایش و باتریش حرف می‌زنن، اما ما می‌خوایم یه کار هیجان‌انگیزتر بکنیم! می‌خوایم ببینیم تو دل این گوشی چه خبره و مهندس‌های گوگل چه آشی برامون پختن. پس اگه مثل ما اهل دل و روده گوشی درآوردن هستید، با این کالبدشکافی گوگل پیکسل 10 همراه باشید تا ببینیم تعمیر کردنش چقدر سخته.

کالبدشکافی گوشی Pixel 10 گوگل

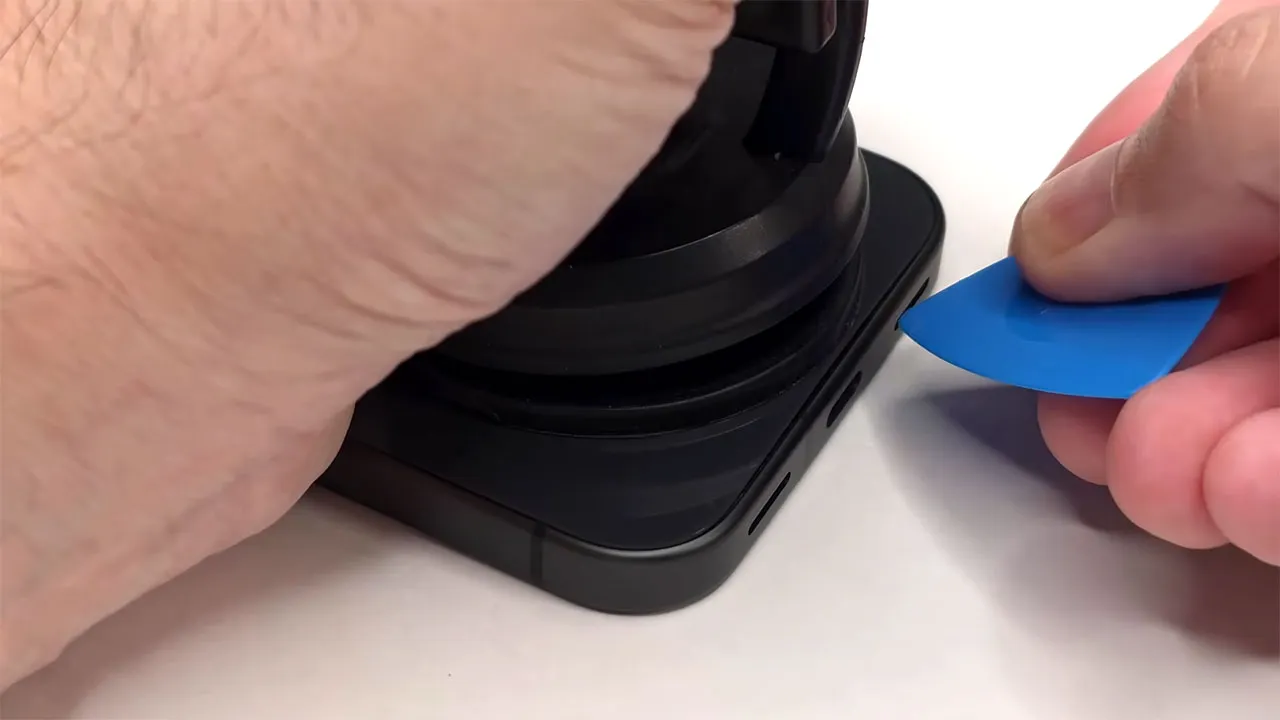

این مدل خشاب سیم‌کارت یا کارت حافظه نداره، پس لازم نیست کار رو با درآوردن اون شروع کنیم. برای شروع باید با سشوار یا هیتر به قاب پشتی حرارت بدیم تا چسب زیرش شل بشه. بعدش با یه ابزار بازکننده، قاب پشتی رو بلند می‌کنیم. من خودم سشوار رو ترجیح می‌دم چون احتمال اینکه با حرارت زیاد به قطعات داخلی آسیب بزنید کمتره.

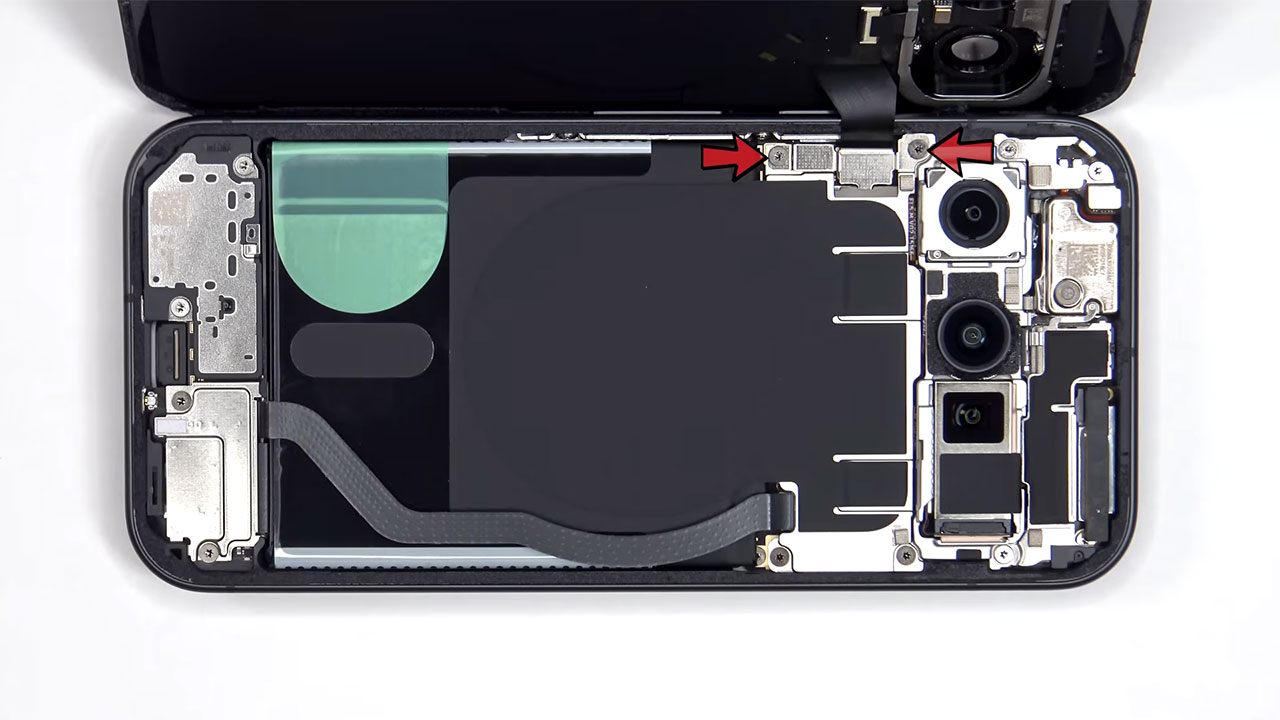

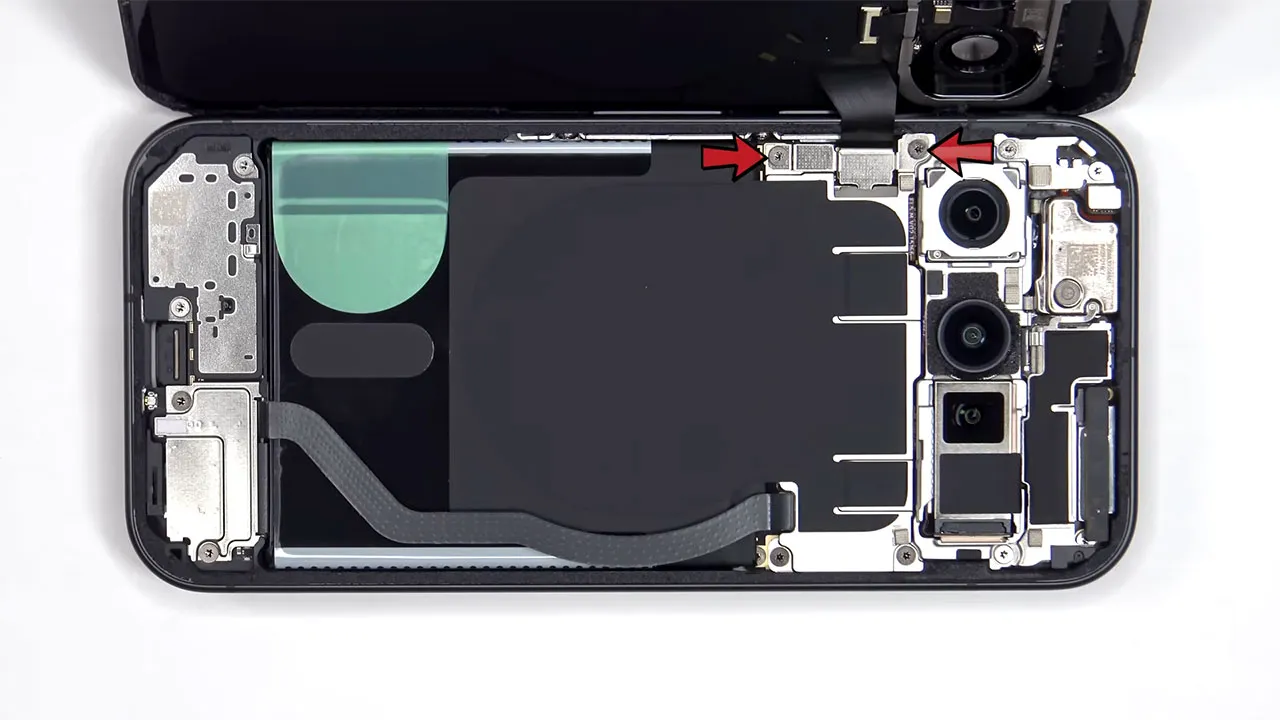

وقتی قاب پشتی از فریم جدا شد، با احتیاط از سمت راست به چپ بلندش کنید. فقط باید حواسمون باشه چون کابل فلت سنسورهای پشتی هنوز به مادربرد وصله. دو تا پیچ T4 یا همون پیچ ستاره‌ای سایز چهار هست که باید باز بشن. این پیچ‌ها یه صفحه فلزی یا همون پوشش روی کانکتور کابل فلت رو نگه داشتن.

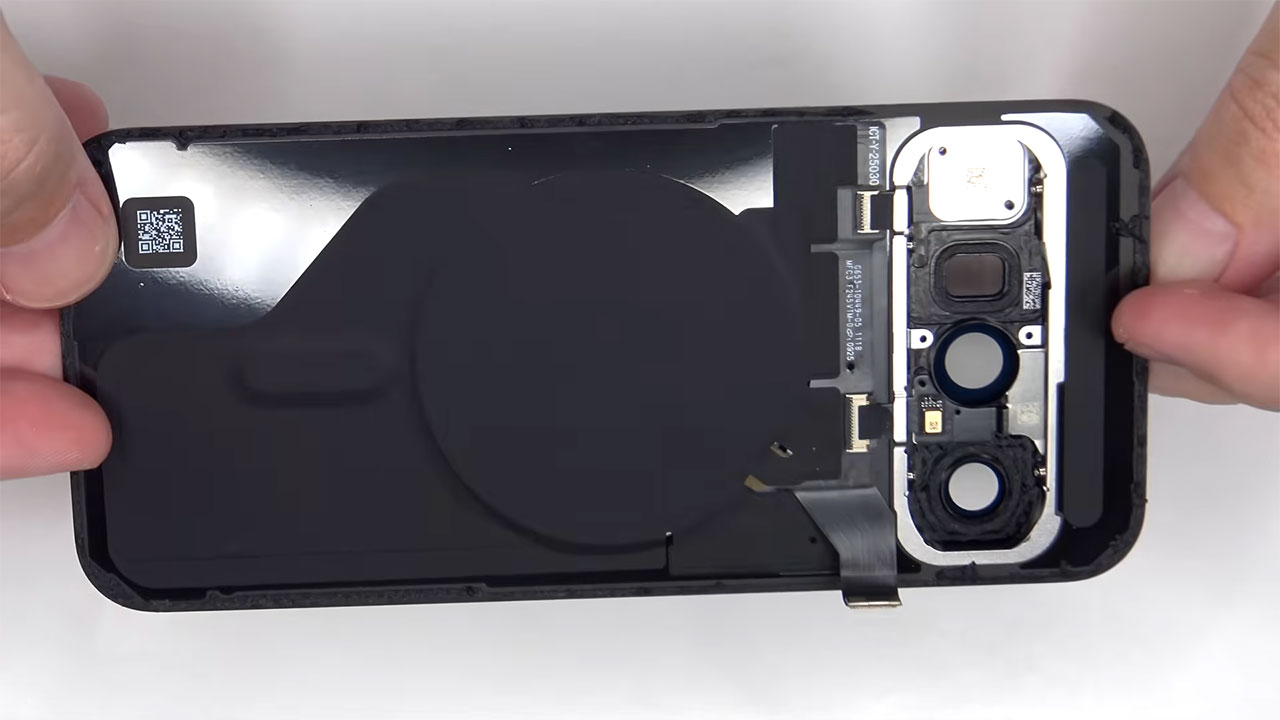

اینم یه نگاه بهتر به قاب پشتی شیشه‌ای. پوشش لنز دوربین رو می‌تونید با حرارت دادن و به آرومی بلند کردنش، عوض کنید. پس برای تعویضش نیازی به باز کردن کل قاب پشتی نیست.

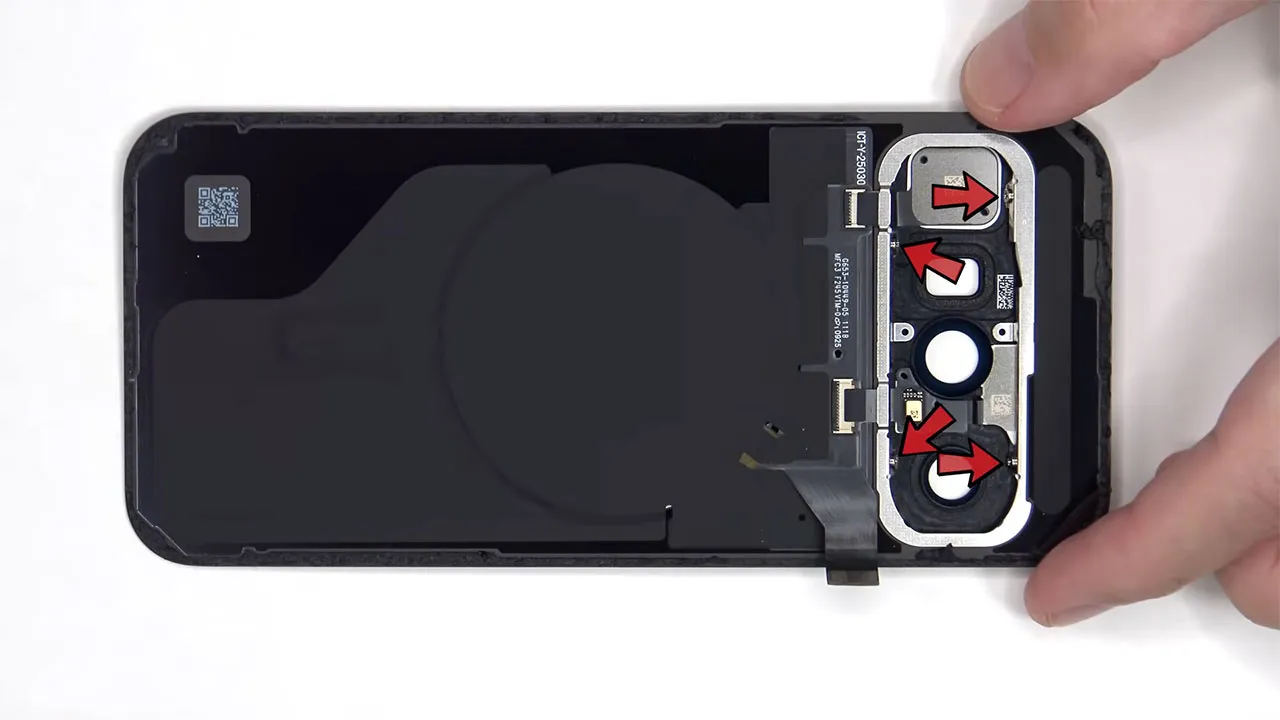

اما اگه قصد دارید فریم دور دوربین رو عوض کنید، چهارتا پیچ T4 اون طرف هست که باید باز بشن.

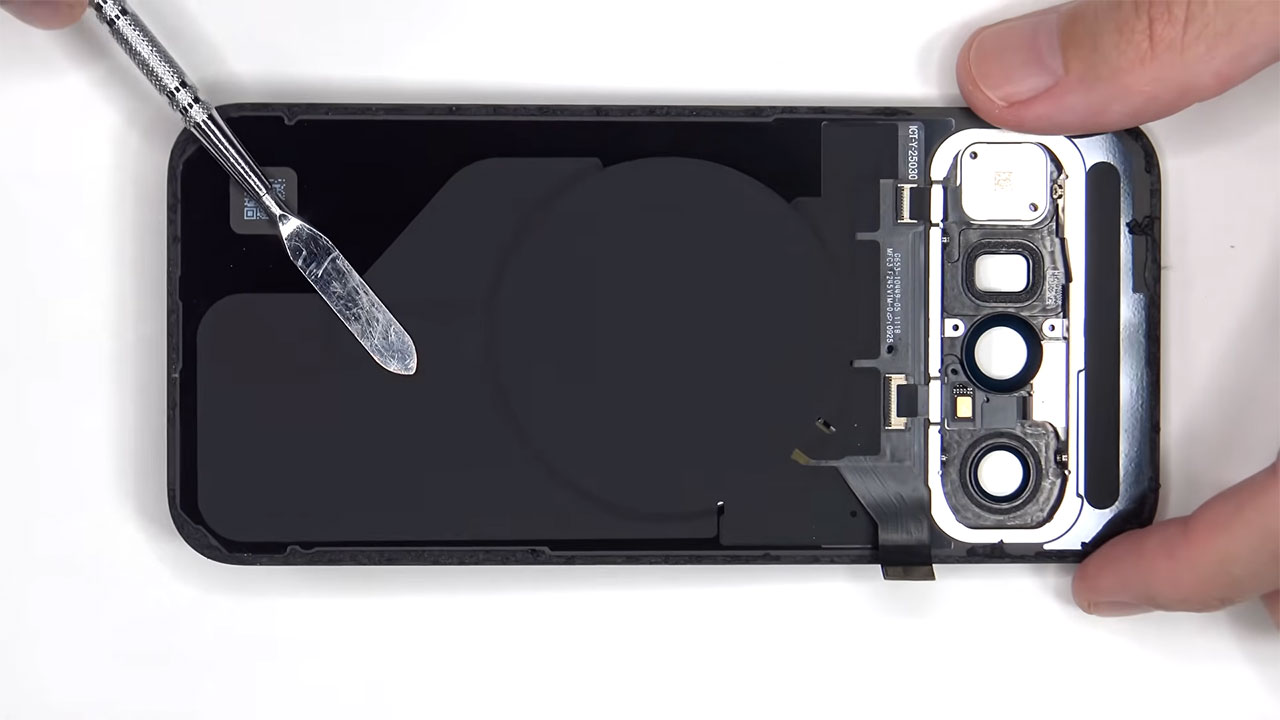

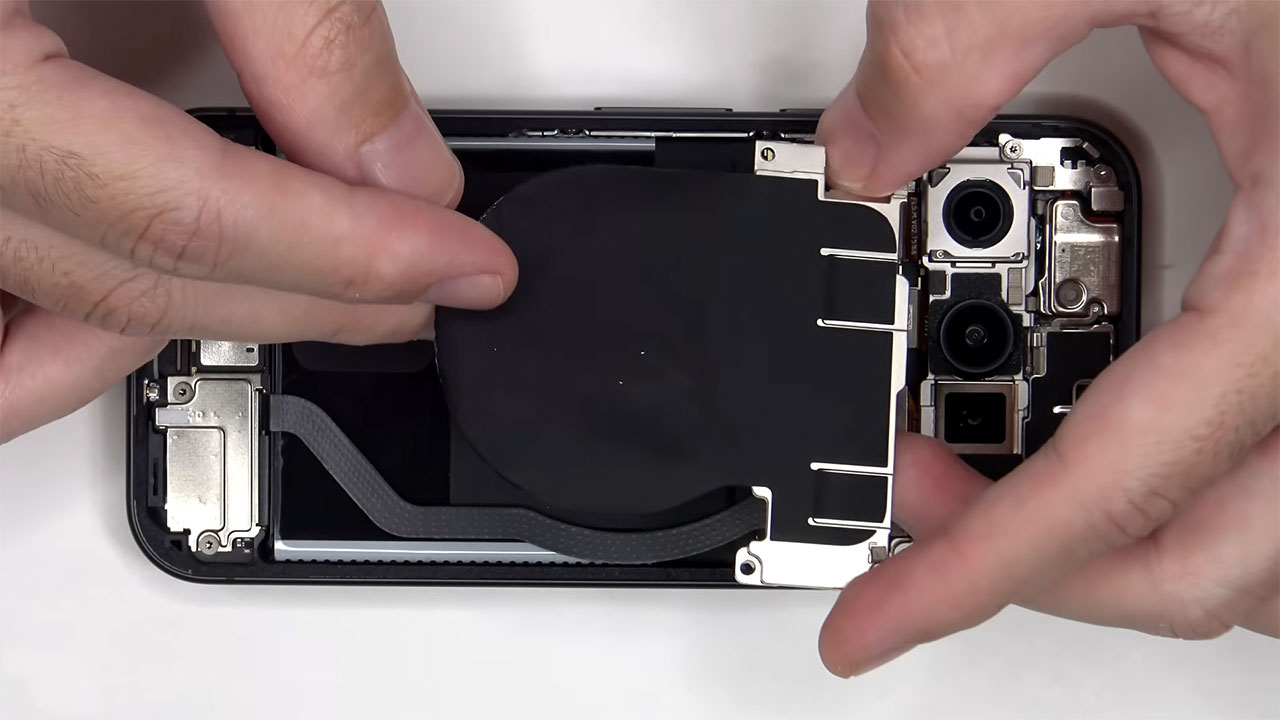

سیم‌پیچ شارژ وایرلس همراه با آهنرباها اینجا وسط قرار گرفته. این کابل فلت، سیم‌پیچ شارژ وایرلس، آنتن NFC، میکروفون پشتی، فلش و سنسور فوکوس خودکار لیزری پشت گوشی رو به مادربرد وصل می‌کنه.

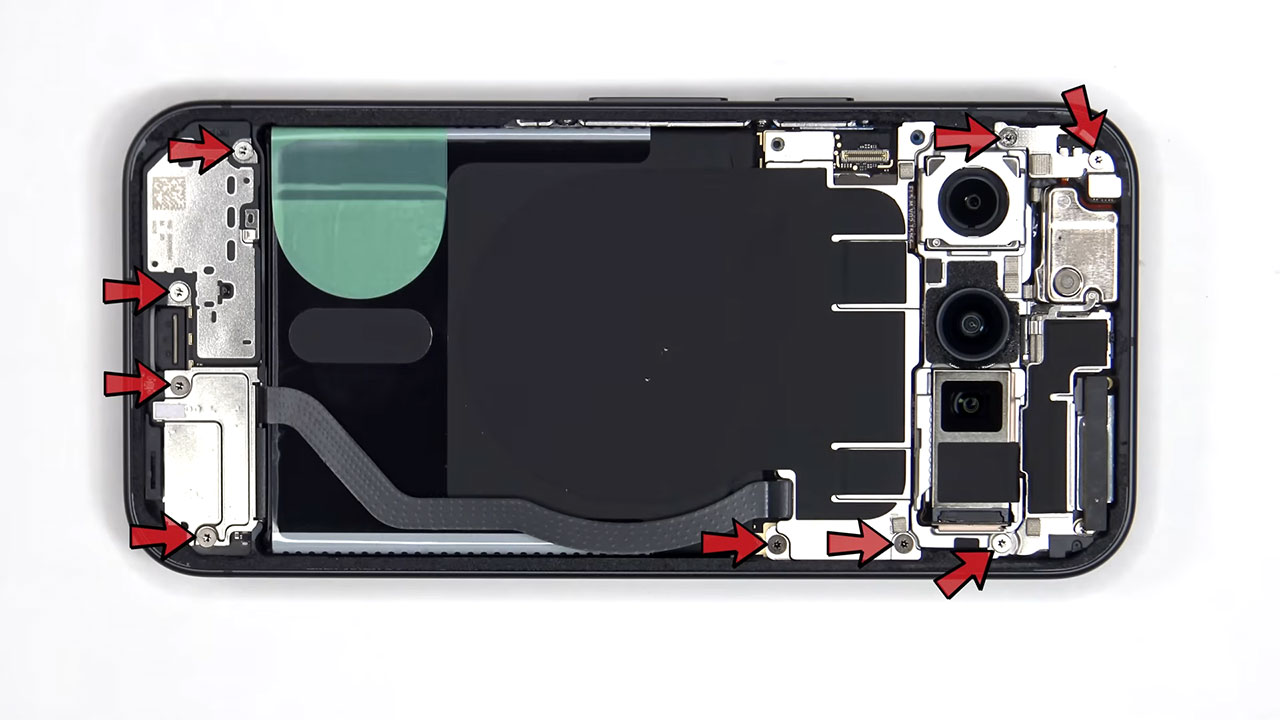

تو این مرحله، ۹ تا پیچ T4 دیگه هست که باید باز بشن.

یه لایه فیلم گرافیت بین باتری و سیم‌پیچ شارژ وایرلس هست که به انتقال حرارت کمک می‌کنه. حالا می‌تونیم کابل باتری و بعدش بقیه کابل‌ها رو جدا کنیم.

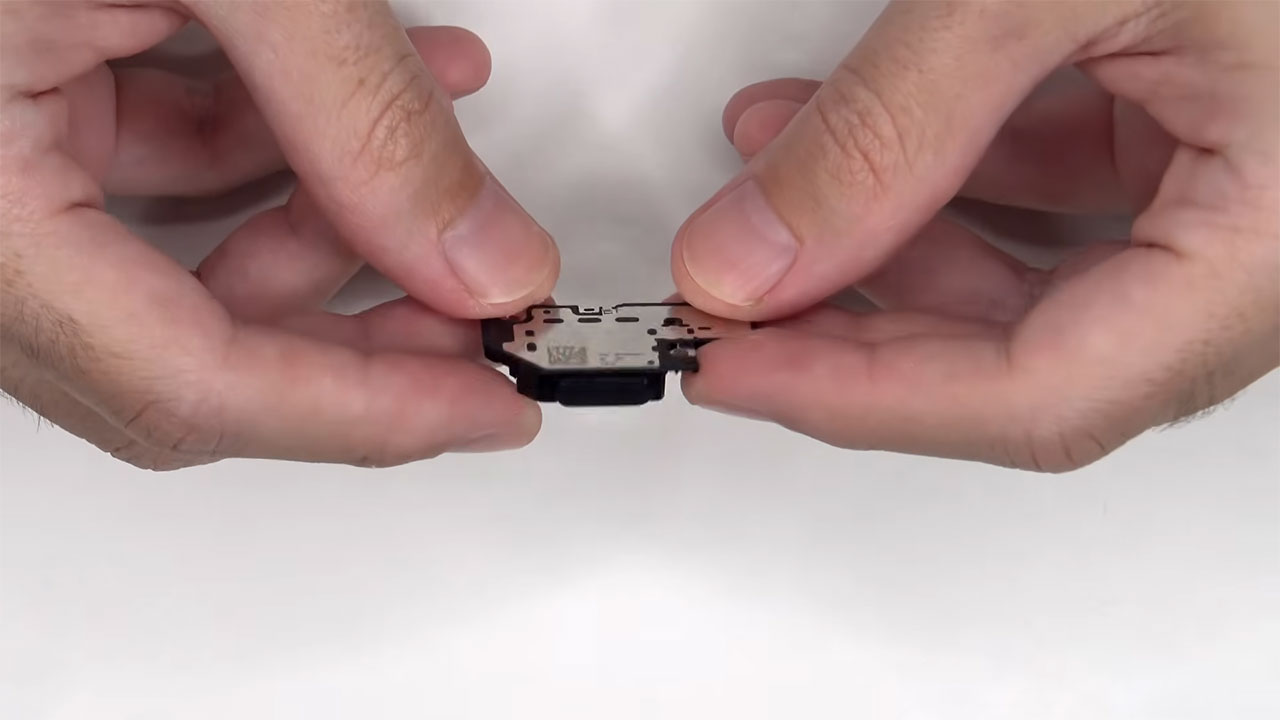

اینم اسپیکر پایینیه که یه فیلتر توری و یه واشر لاستیکی روی دهانه اسپیکر داره.

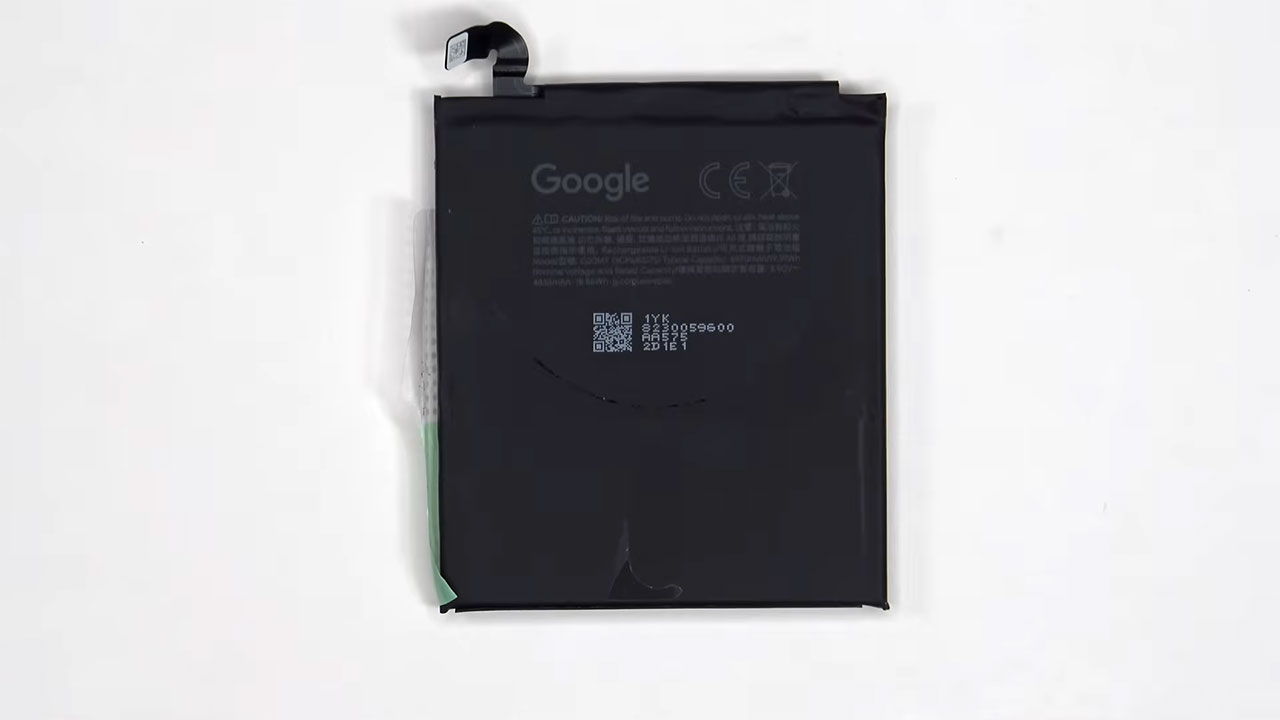

خب، می‌رسیم به درآوردن باتری. به نظر میاد گوگل از یه نوع چسب نواری جدید برای باتری استفاده کرده. پس بیاین ببینیم درآوردنش چقدر سخت یا آسونه. این یه باتری ۴۹۷۰ میلی‌آمپر ساعتیه. حتی با این چسب نواری جدیدی که گوگل استفاده کرده، من بازم موفق شدم زبونه‌اش رو پاره کنم، اونم بعد از اینکه کلی بهش حرارت دادم تا چسب زیرش شل بشه. پس طراحی این چسب نواری خیلی هم خفن نیست، ولی قطعا از زبونه‌های قبلی که استفاده می‌کردن بهتره.

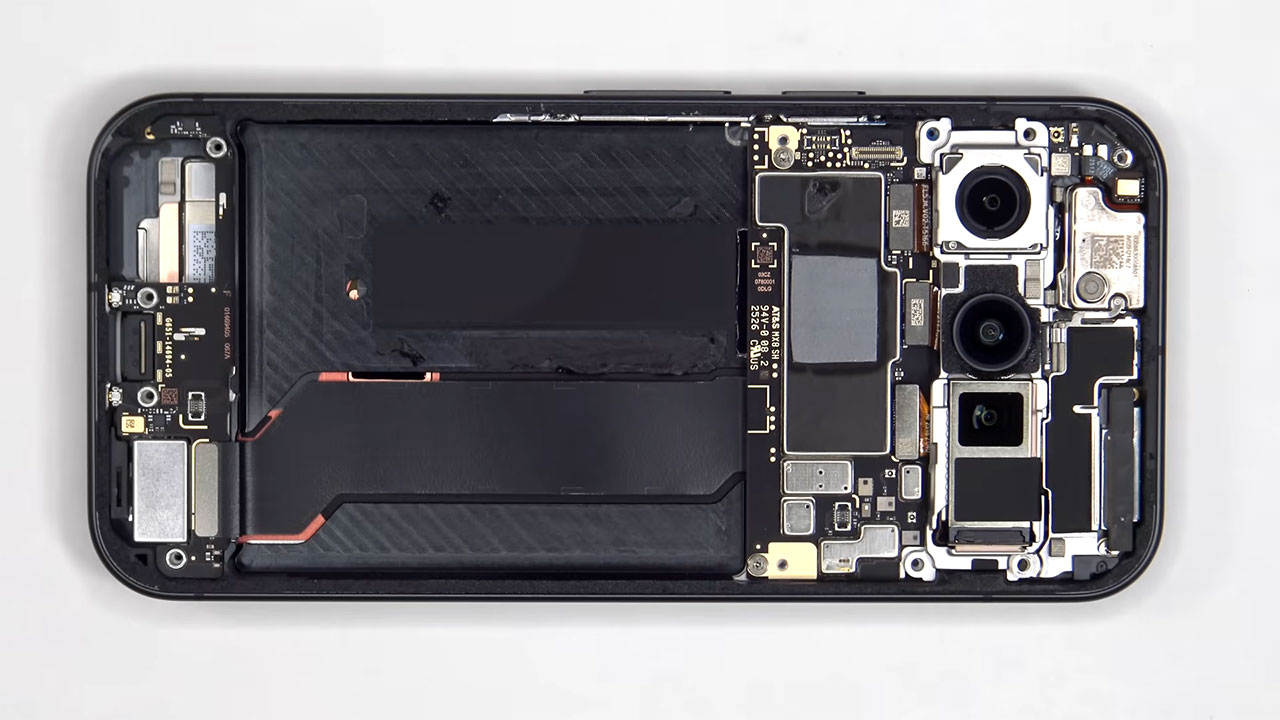

وقتی باتری و چسبش دراومد، می‌تونیم ببینیم که این کابل فلت، برد پایینی (ساب‌برد) رو به مادربرد وصل می‌کنه.

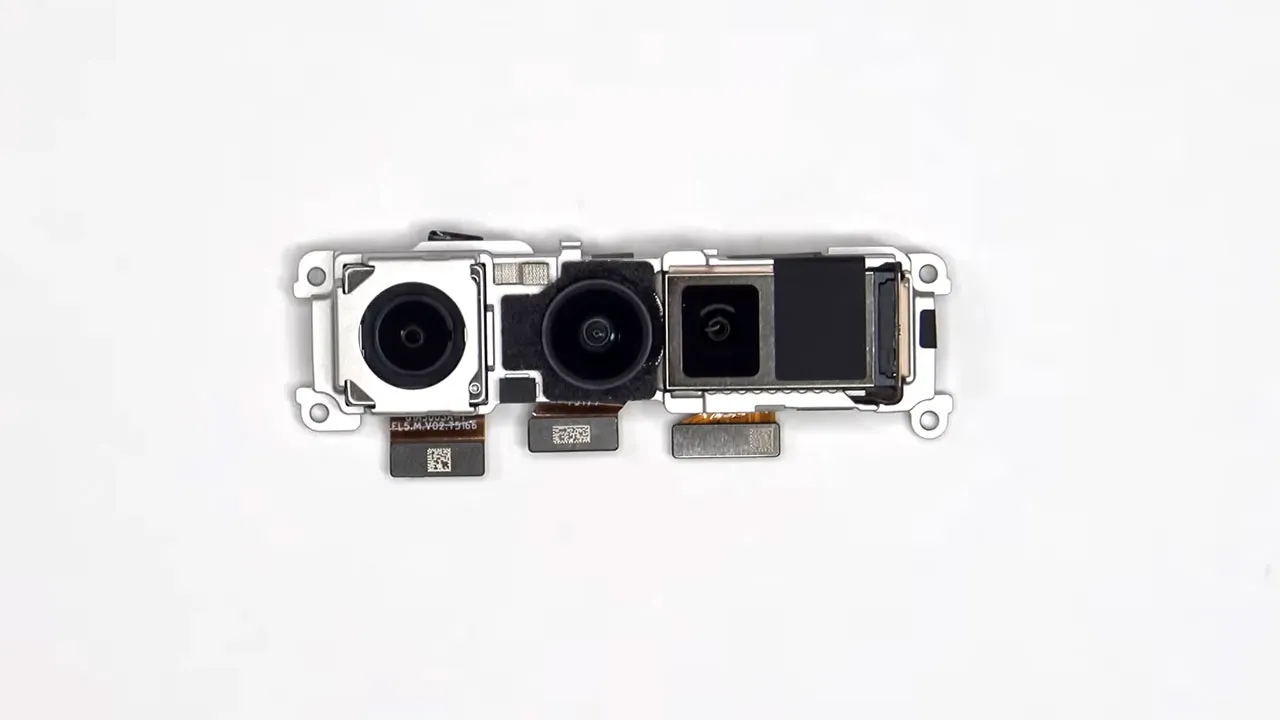

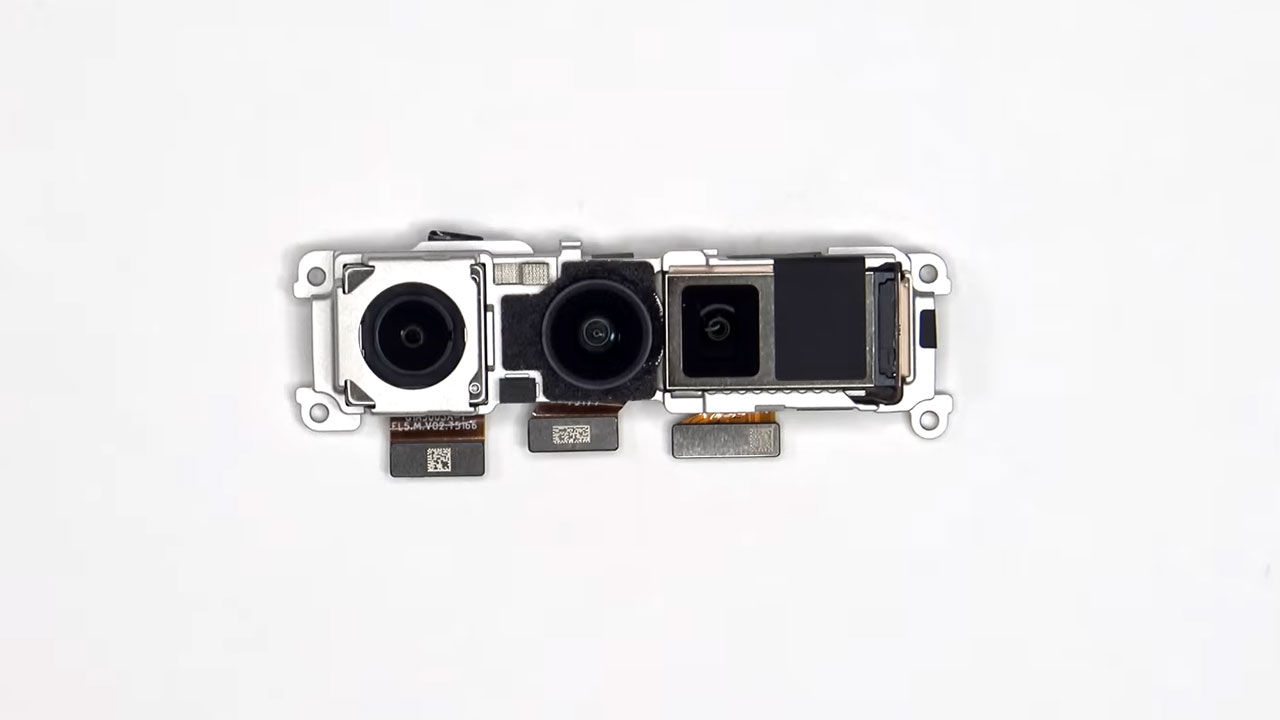

اینجا هم لنز اصلی ۴۸ مگاپیکسلی، اولترا واید ۱۳ مگاپیکسلی و تله‌فوتو ۱۰.۸ مگاپیکسلی رو داریم. لنز اصلی و تله‌فوتو لرزشگیر اپتیکال یا OIS دارن.

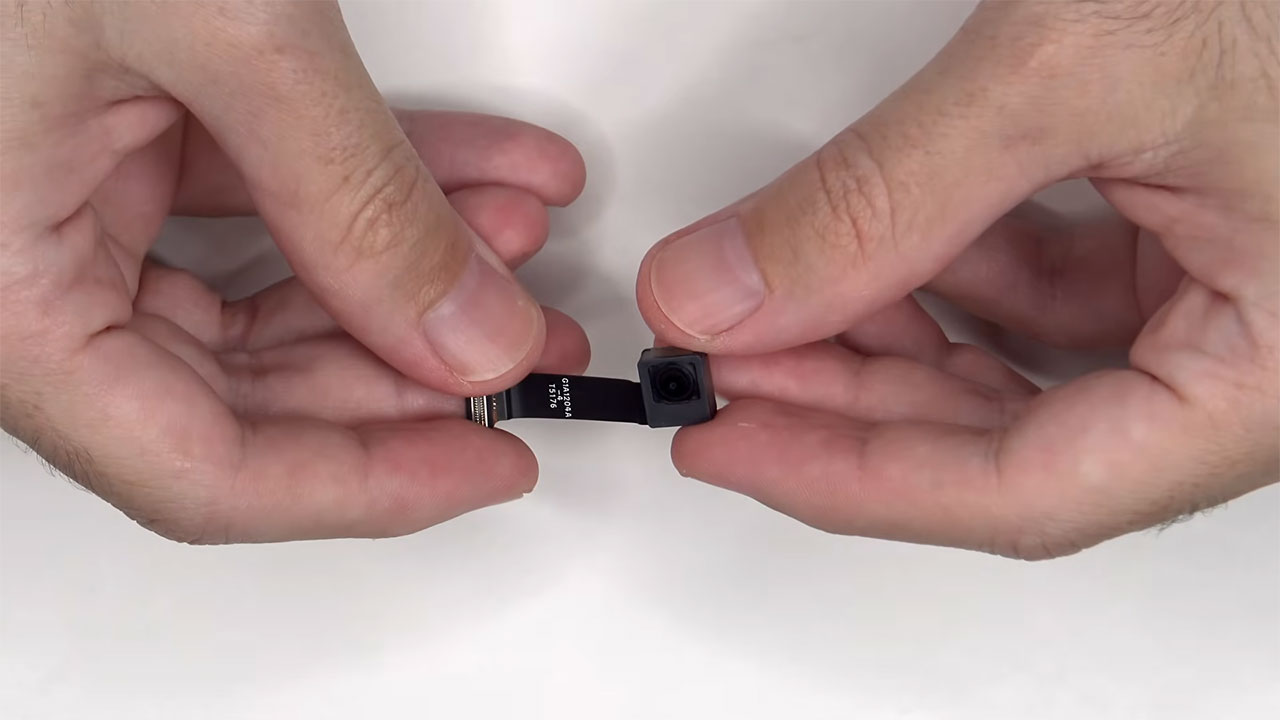

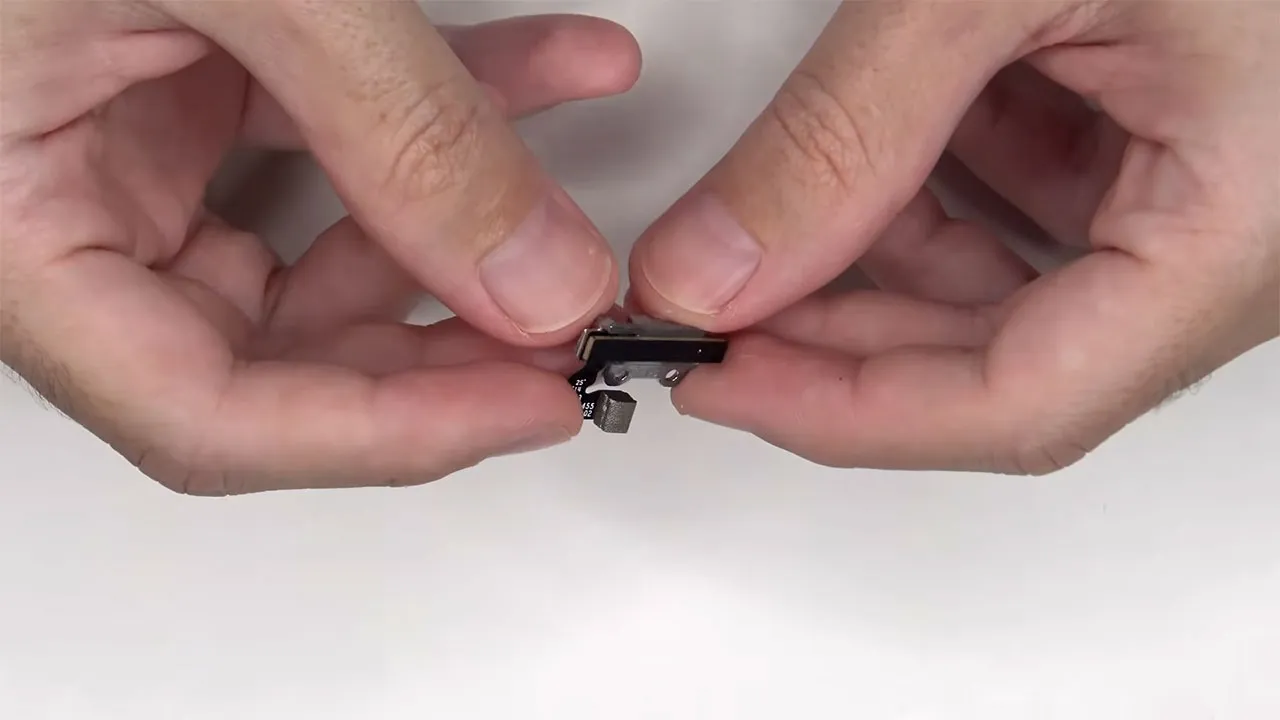

اینم یه نگاه به دوربین سلفی ۱۰.۵ مگاپیکسلی.

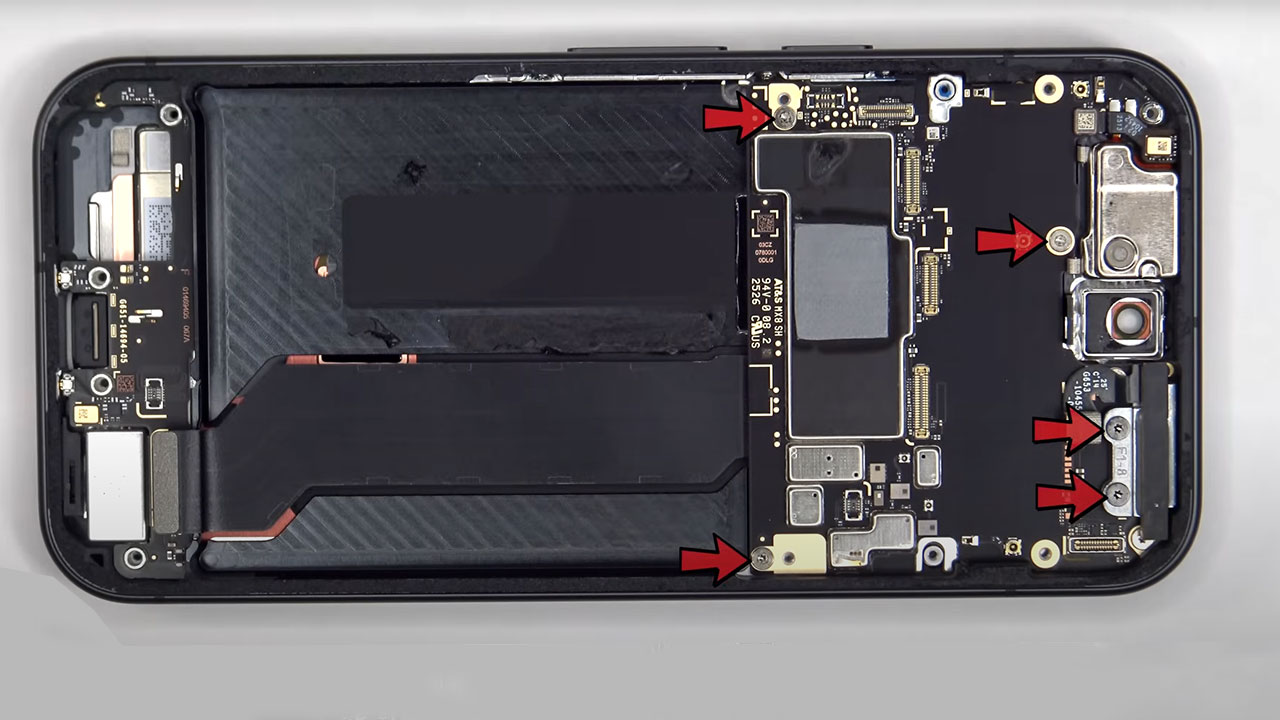

پنج تا پیچ T4 دیگه باید باز بشه.

این آنتن موج میلی‌متری 5G هست.

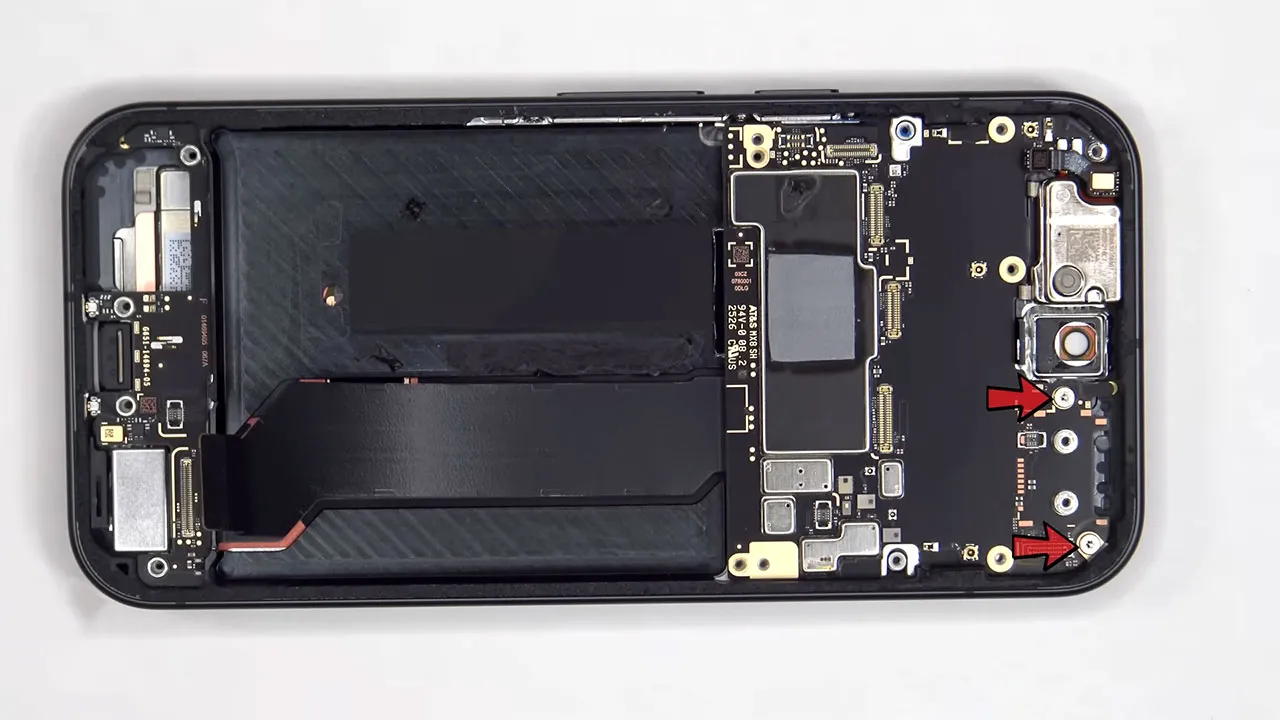

وقتی اون رو برداریم، دو تا پیچ T4 دیگه نمایان میشه.

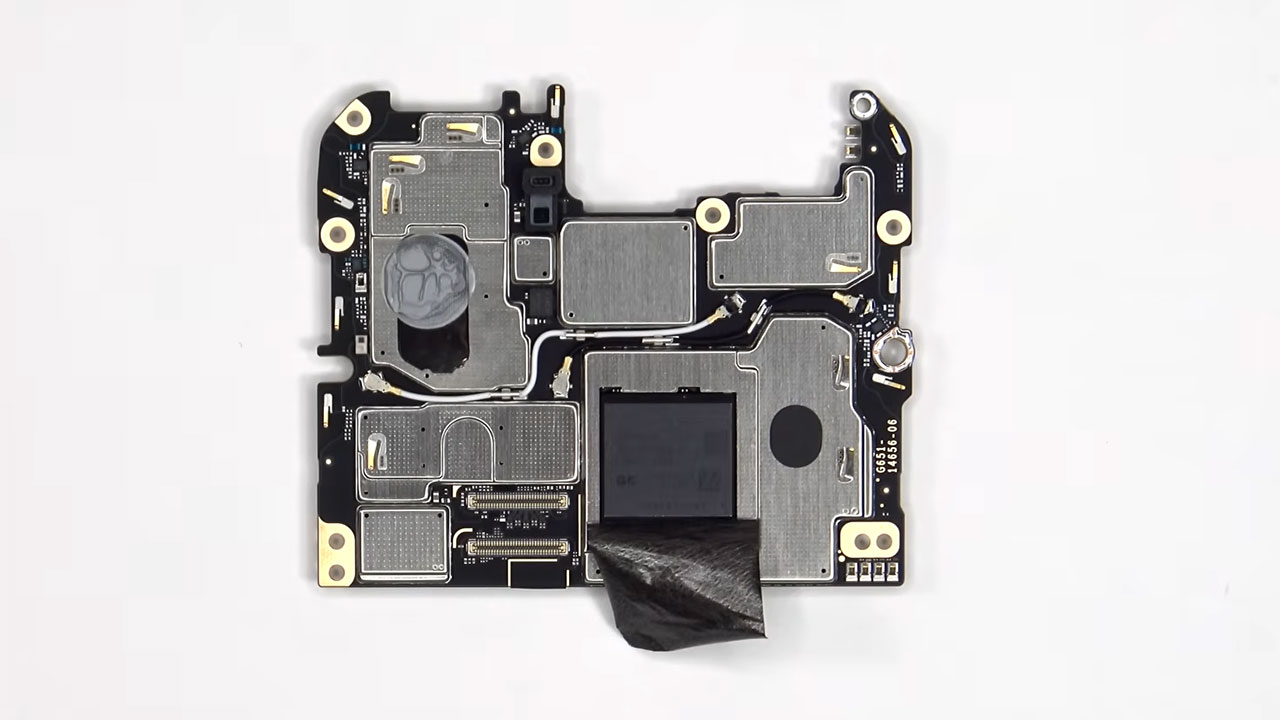

با نگاه کردن به مادربرد، می‌تونیم فیلم گرافیت و یه پد حرارتی رو روی شیلد محافظ ببینیم که برای انتقال حرارت گذاشته شدن. اون طرف برد هم سنسور مجاورت و نور محیط و همچنین خمیر حرارتی رو روی شیلد پشتی می‌بینیم که برای انتقال حرارت هستن. وقتی فیلم گرافیت رو کنار بزنیم، می‌تونیم رم رو ببینیم که روی پردازنده قرار گرفته.

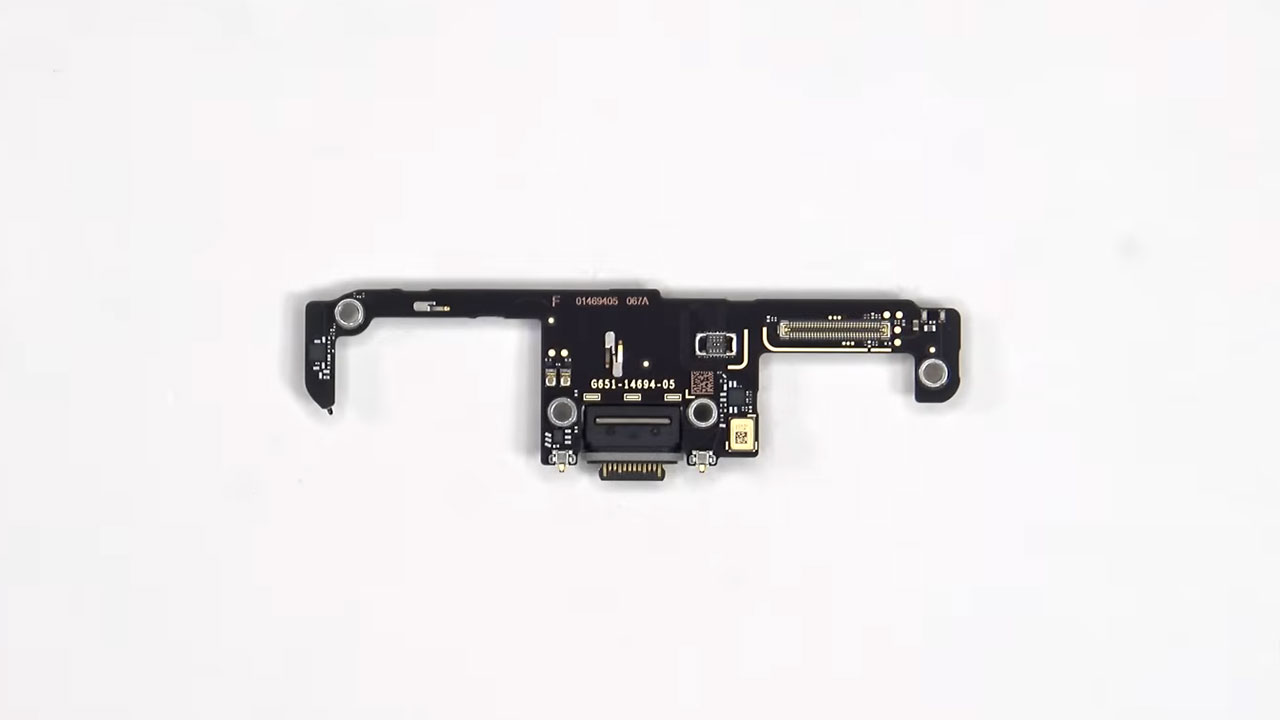

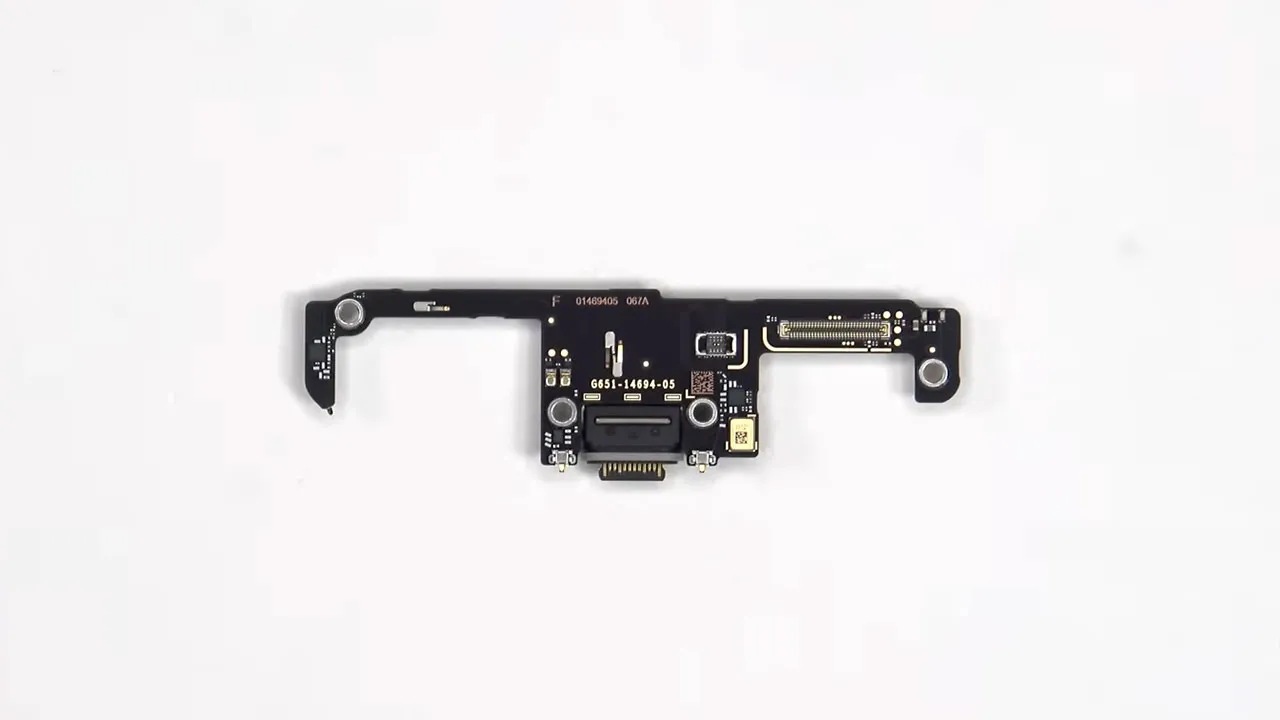

با نگاه به ساب‌برد، پورت شارژ رو می‌بینیم که یه واشر لاستیکی دورشه و میکروفون هم کنارش قرار داره. اینم اون طرف برد. موتور ویبره یا همون هپتیک خطی، گوشه پایینی قرار گرفته و با کمی چسب چسبیده. برای تعویضش کافیه کمی حرارت بدید و آروم بلندش کنید. همین قضیه برای اسپیکر مکالمه که اون بالا قرار گرفته و میکروفون دوم که کنارشه هم صدق می‌کنه.

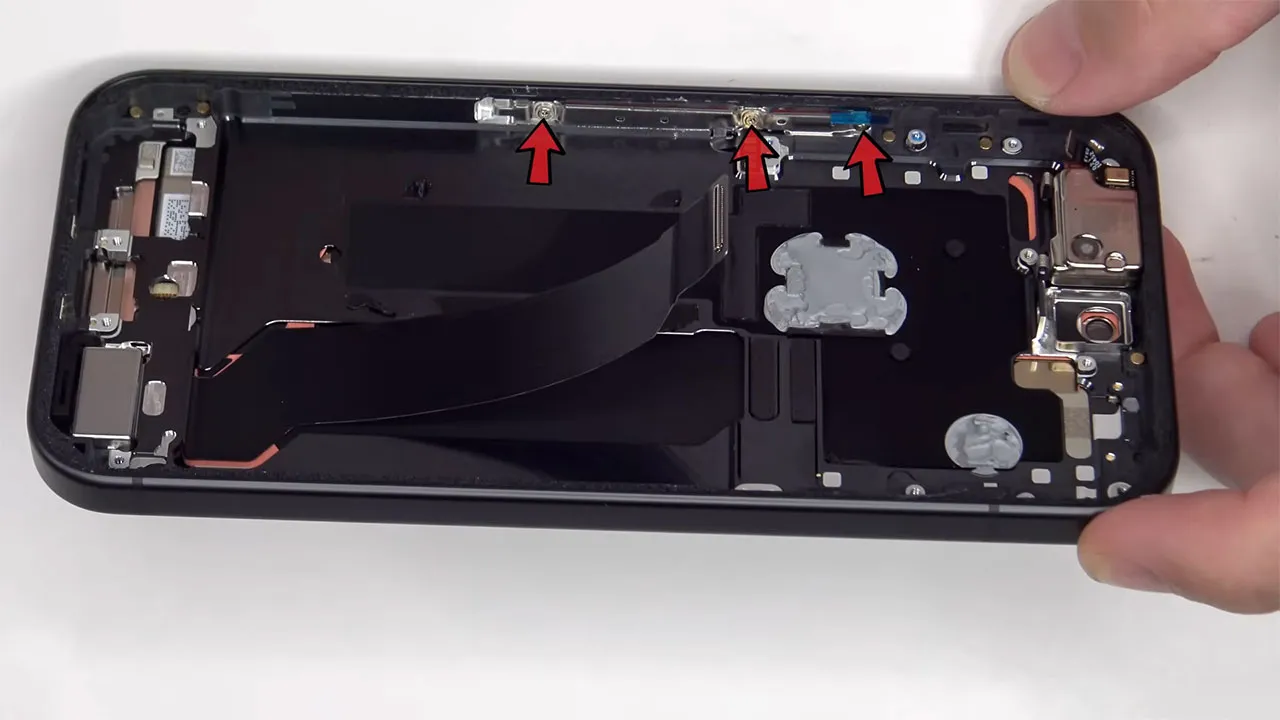

برای تعویض کابل فلت دکمه پاور و کلیدهای ولوم، سه تا پیچ T4 باید باز بشه، بعدش صفحه فلزی رو برمی‌داریم و به آرومی کابل فلت رو جدا می‌کنیم.

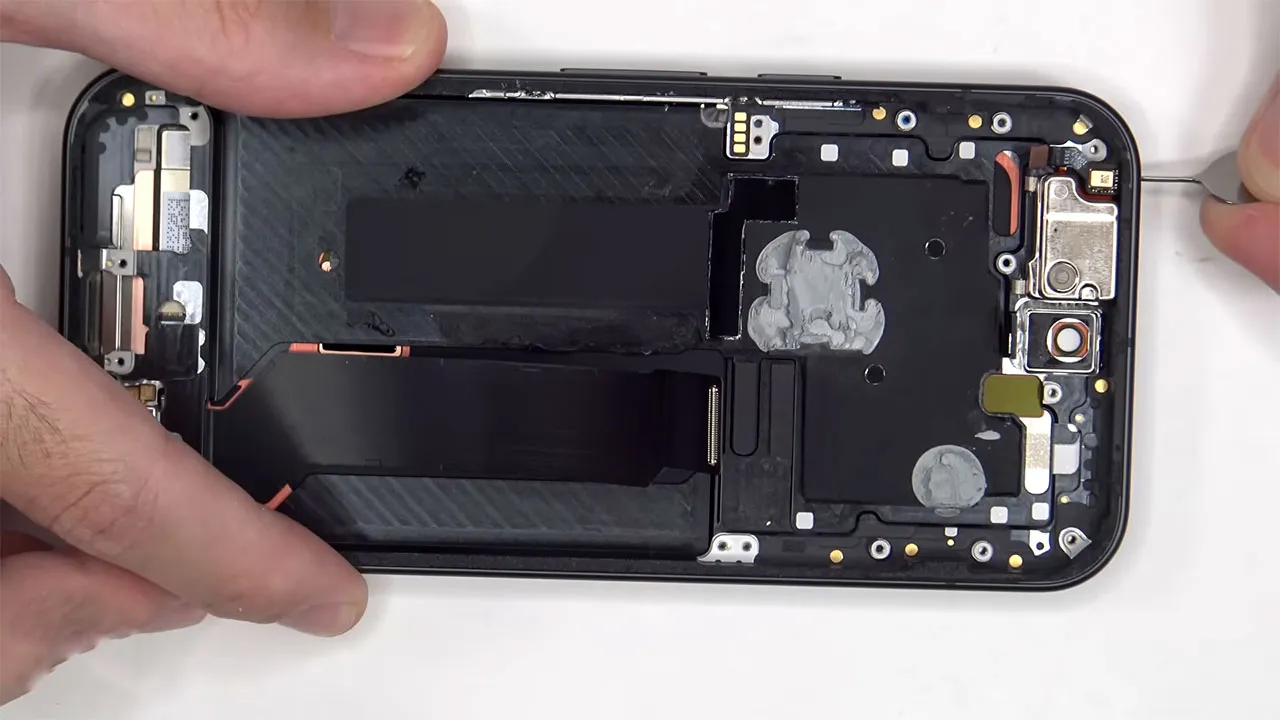

زیر مادربرد، خمیر حرارتی روی یک لایه گرافیت سه‌بعدی قرار داره تا به انتقال حرارت کمک کنه. پس تو این مدل خبری از محفظه بخار (Vapor Chamber) نیست. و اما برای تعویض صفحه‌نمایش، لازم نیست گوشی رو از پشت باز کنید. به جاش باید جلوی گوشی، یعنی روی خود صفحه‌نمایش، حرارت بدید تا چسب زیرش شل بشه. بعد صفحه‌نمایش رو بلند می‌کنید که یه کانکتور گوشه پایینش داره و کابل فلت بهش وصله. اینجوری به کانکتور دسترسی پیدا می‌کنید، جداش می‌کنید و صفحه‌ نمایش رو برمی‌دارید. البته من این صفحه‌نمایش سالم رو باز نمی‌کنم چون احتمال آسیب دیدن یه نمایشگر سالم موقع باز کردنش خیلی زیاده.

اگه اتفاقی سوزن سیم‌کارت رو توی سوراخ میکروفون فرو کردید، نگران نباشید چون هم خود میکروفون و هم فیلترش بالاتر از اون سوراخ قرار گرفتن، پس آسیبی نمی‌بینن.

امتیاز تعمیرپذیری که من به این گوشی می‌دم ۸.۵ از ۱۰ هست. تعویض باتری گوشی هنوز سخته و به راحتی گوشی های سامسونگ و یا اپل نمیشه باتری رو تعویض کرد. حالا وقتشه گوشی رو دوباره ببندیم. وقتی همه چیز سر جای خودش قرار گرفت، چسب جدید بزنید و قاب پشتی رو دوباره بچسبونید. گوشی رو برگردونید، روشنش کنید و تمام.
