کالبدشکافی گوشی OnePlus 13

توی این ویدیو قراره گوشی OnePlus 13 رو باز کنیم و تمام جزئیاتش رو بررسی کنیم. از جمله سخت‌افزار داخلش، سیستم خنک‌کنندگیش، دوربین‌ها و حتی باتری و نمایشگرش رو بررسی خواهیم کرد. این گوشی یه طراحی خاص و بسیار مقاوم داره که با گواهی IP68 و IP69 ضد آب و گرد و غبار هم هست. همچنین خیلی از قطعاتش به راحتی قابل تعویض هستند. در کنار این‌ها، سیستم خنک‌کننده حرفه‌ای و طراحی هوشمندانه‌اش باعث می‌شه عملکرد گوشی همیشه پایدار باشه و داغ نشه. اگه به تعمیرات گوشی و باز کردن گوشی‌های پرچمدار علاقه دارین، کالبدشکافی گوشی OnePlus 13 رو از دست ندین.

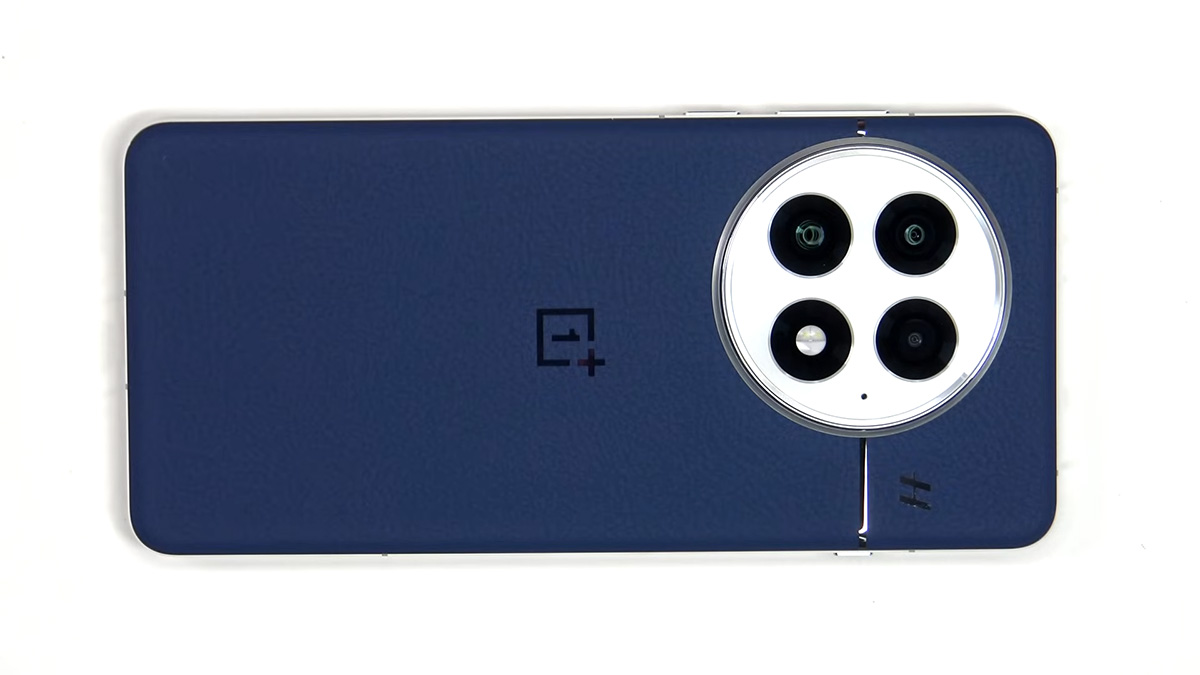

گوشی OnePlus 13 در یک نگاه

گوشی OnePlus 13 آخرین پرچمدار این برنده که قدرت پردازشی بالا و طراحی کلاسیکش باعث جذاب شدنش شده. این گوشی با پردازنده‌ی Snapdragon 8 Elite، نمایشگر ۶.۸۲ اینچی LTPO AMOLED با رزولوشن ۱۴۴۰ در ۳۱۶۸ پیکسل و نرخ نوسازی ۱۲۰ هرتز، تجربه‌ی بصری بی‌نظیری رو ارائه می‌ده. دوربین سه‌گانه‌ی ۵۰ مگاپیکسلی با قابلیت‌های پیشرفته مثل Clear Burst و ضبط ویدیو با کیفیت ۴K Dolby Vision، عکاسی و فیلم‌برداری رو با این گوشی بهبود قابل توجهی میده.

از نظر باتری، OnePlus 13 با باتری ۶۰۰۰ میلی‌ آمپری و پشتیبانی از شارژ سریع ۱۰۰ وات و شارژ بی‌سیم ۵۰ وات، هیچ‌وقت شما رو در وسط روز تنها نمی‌ذاره. این گوشی همچنین با استانداردهای IP68 و IP69 ضد آب و ضد گرد و غبار، مقاوم‌تر از همیشه‌ست. در مجموع، OnePlus 13 یه انتخاب عالی برای کساییه که دنبال گوشی قدرتمند پرچمدار با طراحی زیبا و قیمت مناسب‌تر از رقبا هستن.

کالبدشکافی گوشی OnePlus 13

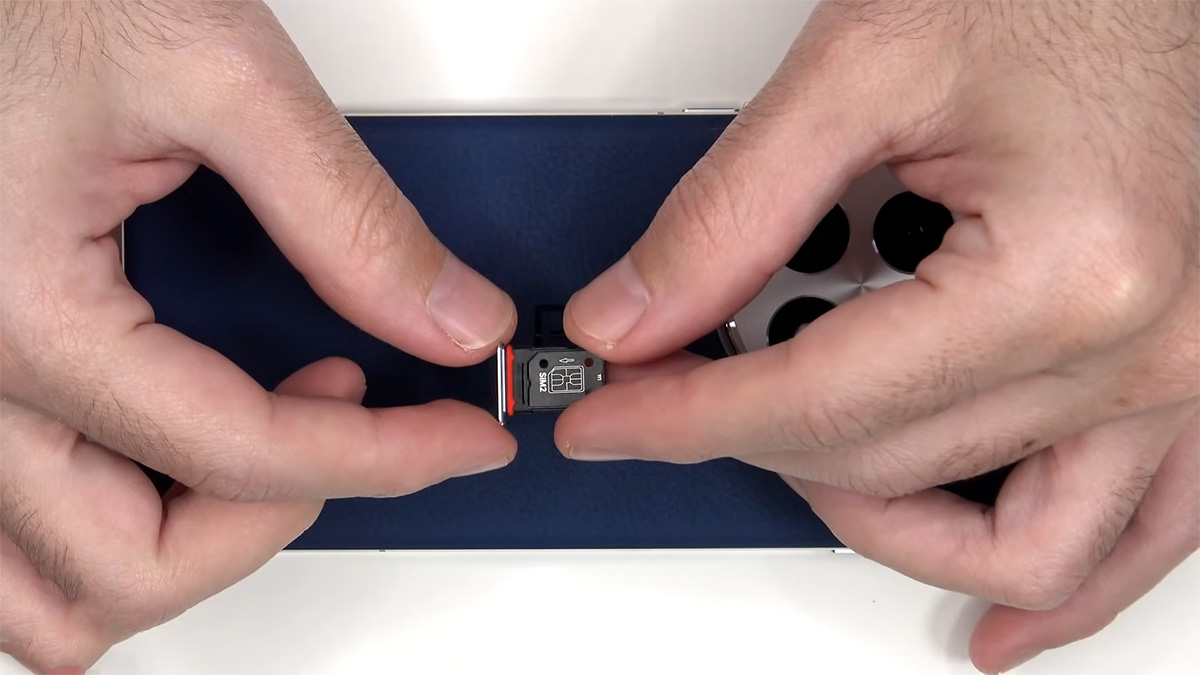

خب اول از همه، خشاب سیم‌ کارت رو درمیاریم. وقتی به خشاب سیم‌کارت نگاه می‌کنیم، می‌بینیم دورش یک واشر لاستیکی قرمزرنگ داره. اینم یادتون باشه که OnePlus 13 گواهی IP68 و IP69 داره و در برابر آب و گرد و غبار مقاومه.

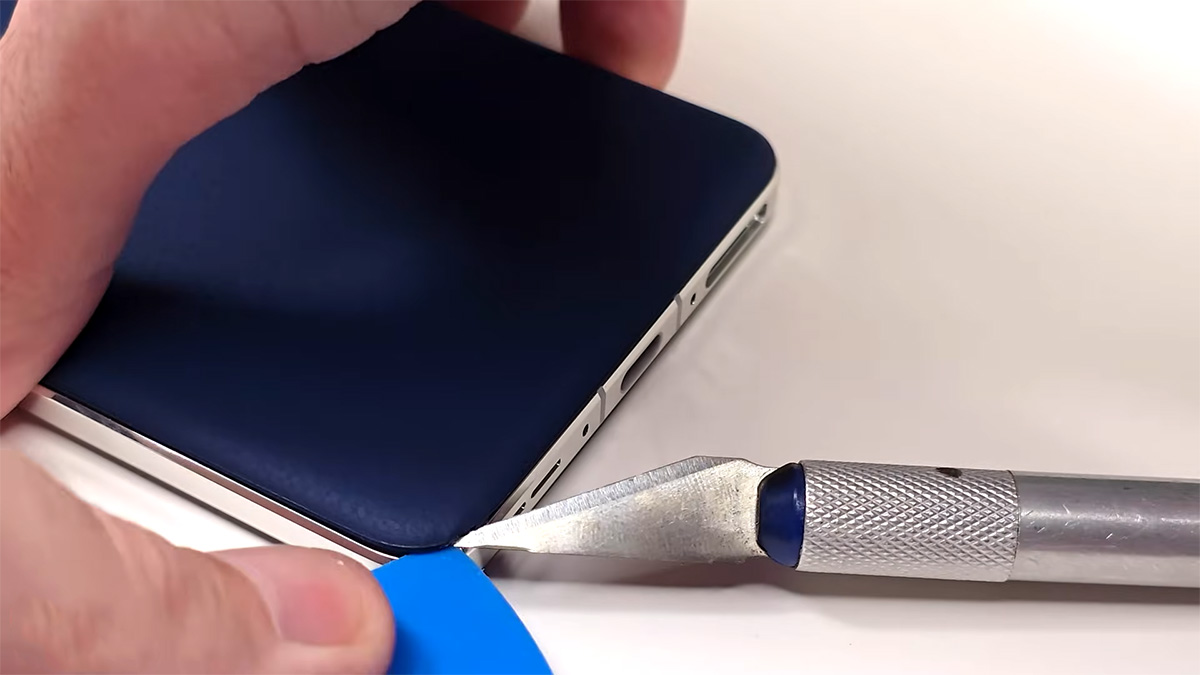

برای باز کردن قاب پشتی، باید بهش حرارت بدیم تا چسب زیرش شل بشه. می‌تونین از سشوار یا هیت‌گان استفاده کنین، ولی من خودم سشوار رو ترجیح می‌دم چون احتمال آسیب زدن به قطعات داخلی با گرمای زیاد کمتره. بعد از گرم کردن، با یه ابزار مناسب (پیک یا قاب‌بازکن) می‌شه آروم پشت گوشی رو جدا کرد.

اینم نمای نزدیک از قاب پشتی که از جنس چرم مصنوعی (وگان) میکروفایبر درست شده و خیلی خوشگل به نظر می‌رسه. اگه فقط بخواین کاور شیشه‌ای لنز دوربین رو عوض کنین، کافیه بهش حرارت بدین و درش بیارین. ولی اگه کل قاب دوربین رو بخواین تعویض کنین، باید چهارتا پیچ فیلیپس کوچیک پشتش رو هم باز کنین.

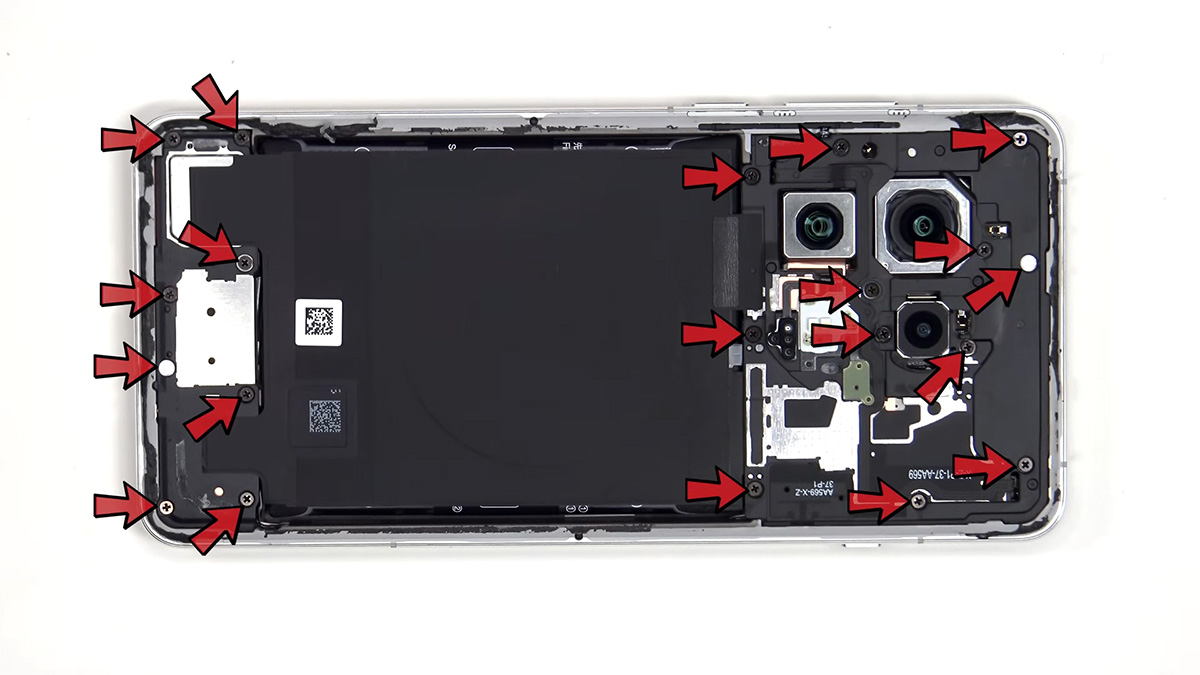

درآوردن قاب پشتی یه کم زمان می‌بره چون چسب دورش واقعا قویه و خب به خاطر همین چسب قوی هم تونسته IP68 و IP69 بگیره. اگه دقیق‌تر نگاه کنین، یه سری کانکتورهای طلایی می‌بینین که بخشی از مجموعه آنتن هستن و توی اون بخش قاب دوربین قرار دارن. حالا می‌رسیم به بیست تا پیچ فیلیپس که باید باز بشن.

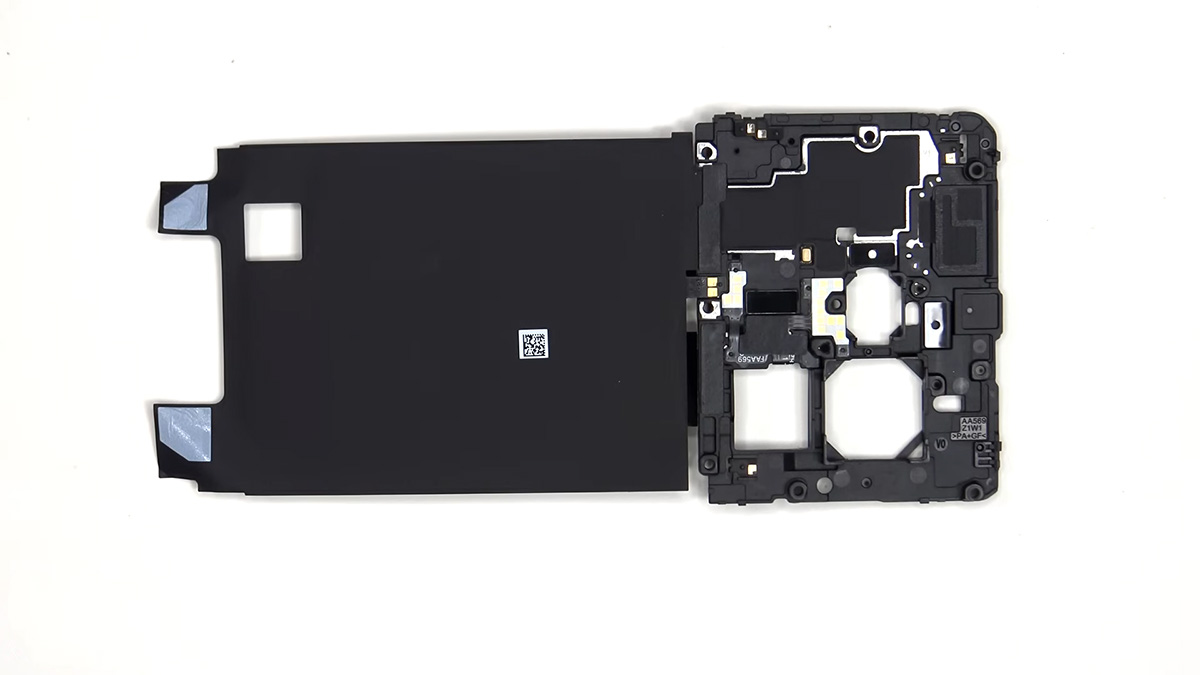

وقتی کاور بالایی رو برمی‌داریم، می‌بینیم آنتن NFC و یه کابل فلکس آنتن دیگه هم همونجاست. یه میکروفون پشتی، فلش LED دوگانه، سنسور تشخیص نور پشت و همچنین لیزر فوکوس خودکار هم اینجا قرار دارن.

سیم‌پیچ شارژ بی‌سیم (Wireless Charging Coil) دقیقا وسط قاب پشتی تعبیه شده و روش یه لایه گرافیتی هست که کمک می‌کنه حرارت منتقل بشه. از اون طرف که نگاه کنیم، می‌بینیم کابل باتری رو می‌شه جدا کرد و بقیه کابل‌ها رو هم می‌شه به همین شکل قطع کرد. کابل‌های کوآکس هم فقط با یه پاپ کوچیک میان بیرون.

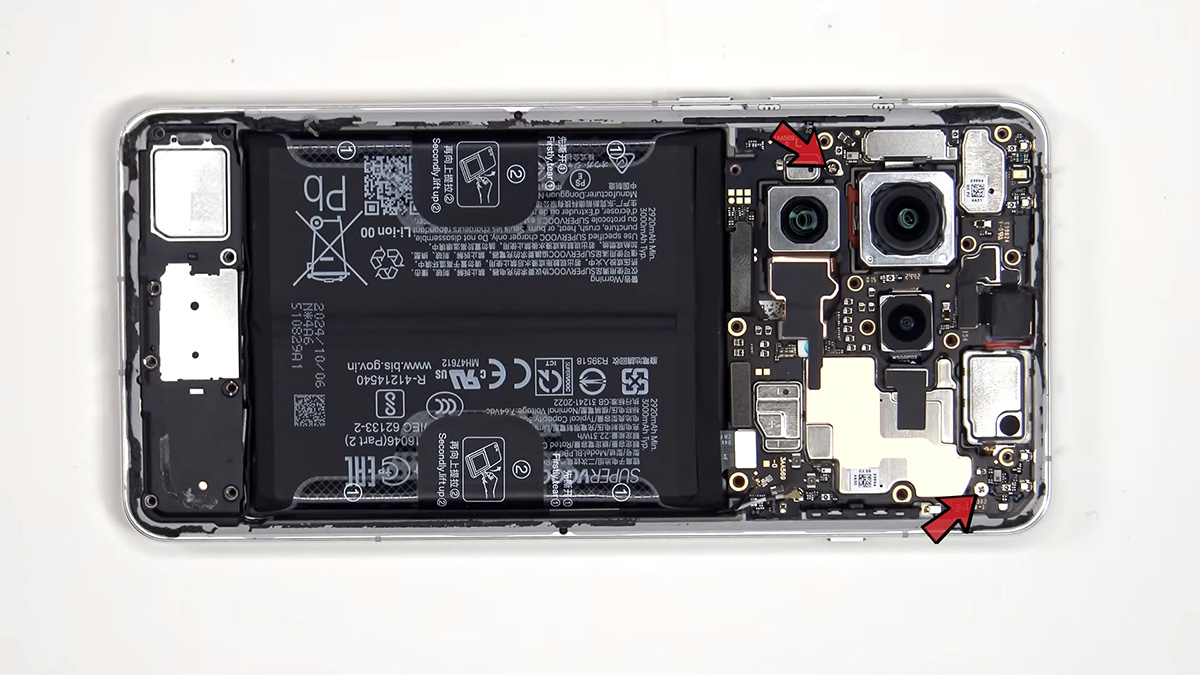

دوتا پیچ فیلیپس هم هست که برد اصلی رو نگه داشتن.

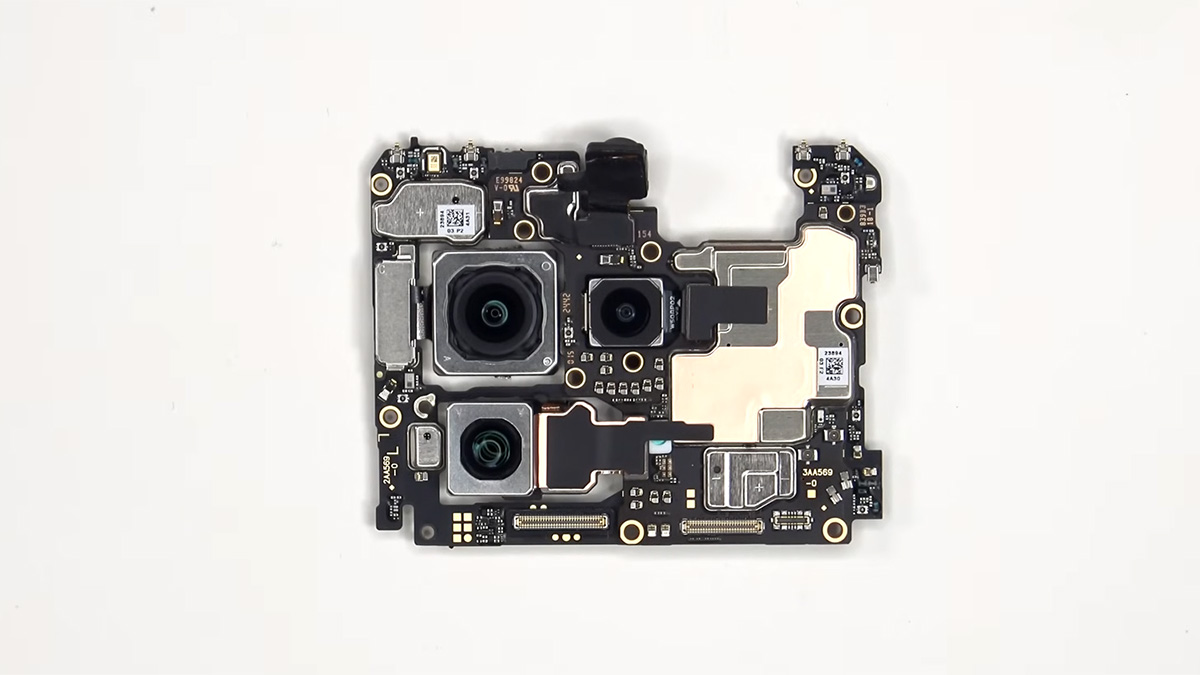

اگه یه نگاهی به برد اصلی بندازیم، بالاش یه میکروفون دوم هست. سه تا دوربین عقب داریم. دوربین اصلی ۵۰ مگاپیکسلی، لنز تله‌ فوتو ۵۰ مگاپیکسلی و یه لنز اولترا واید ۵۰ مگاپیکسلی. از بین این دوربین‌ها، دوربین اصلی و تله‌ فوتو لرزشگیر اپتیکال یا همون OIS دارن. کانکتور دوربین‌ها با یه پاپ ساده باز می‌شن. فقط روی کانکتور دوربین اصلی یه تیکه محافظ فلزی هست که باید باز بشه و روش یه لایه مسی هم برای انتقال حرارته.

یه نکته دیگه اینکه برد اصلی دولایه طراحی شده و یه جایی روش هست که محل تزریق خمیر حرارتیه (Thermal Paste) بین دو لایه برد، تا بهتر بتونه گرما رو از قسمت پایینی پردازنده اسنپدراگون 8 نسل جدید منتقل کنه. این کار باعث می‌شه خنک‌کنندگی گوشی بهتر بشه و دماش کنترل بشه.

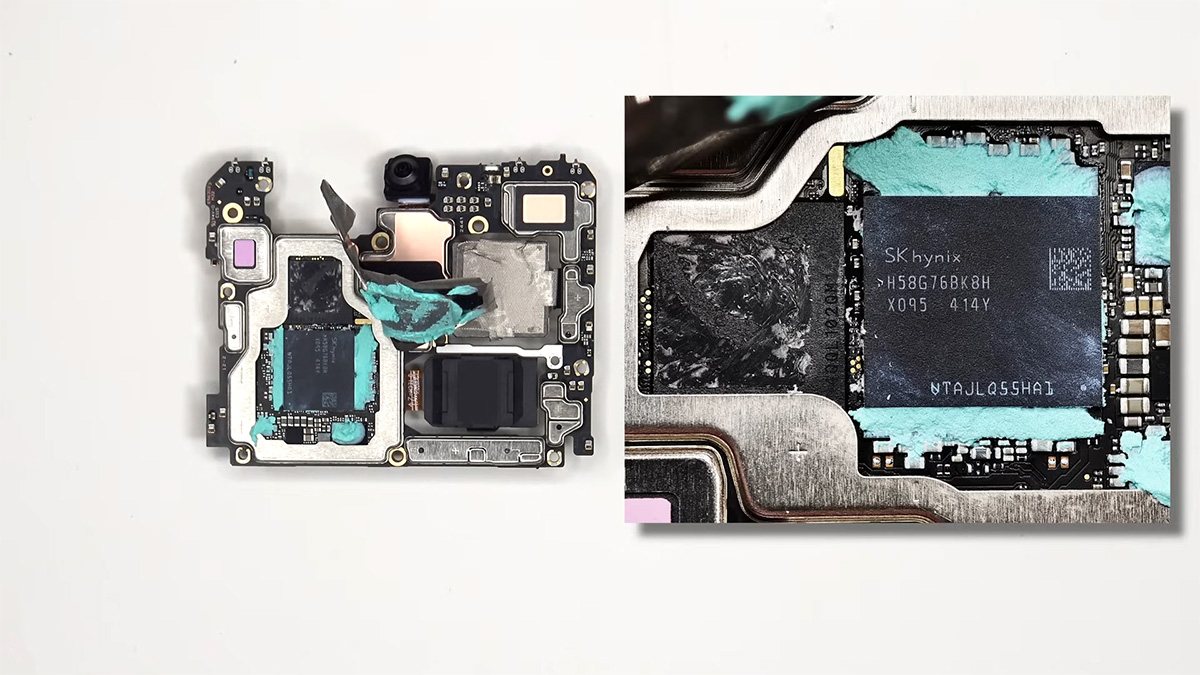

اگه برد رو برگردونیم، دوربین سلفی ۳۲ مگاپیکسلی رو می‌بینیم، یه فرستنده مادون قرمز (IR Blaster) و همچنین مقداری خمیر حرارتی و ورق مس (Copper Film) که کمک می‌کنه گرما پخش بشه. اگه ورق مس رو برداریم، زیرش خمیر حرارتی روی رم (که بالای پردازنده نصبه) و یه پد حرارتی روی حافظه داخلی (ROM) و یه پد دیگه هم روی یه چیپ دیگه می‌بینیم. با پاک کردن خمیر، رم معلوم می‌شه.

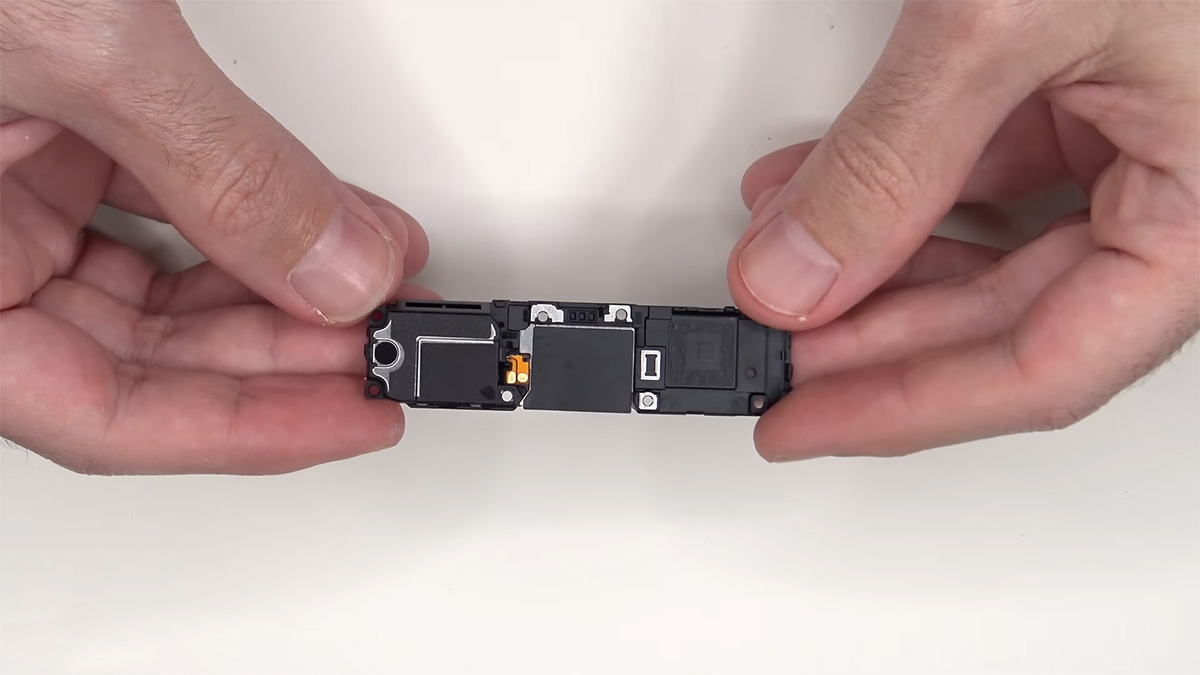

اینم نمایی از اسپیکر پایینی گوشی.

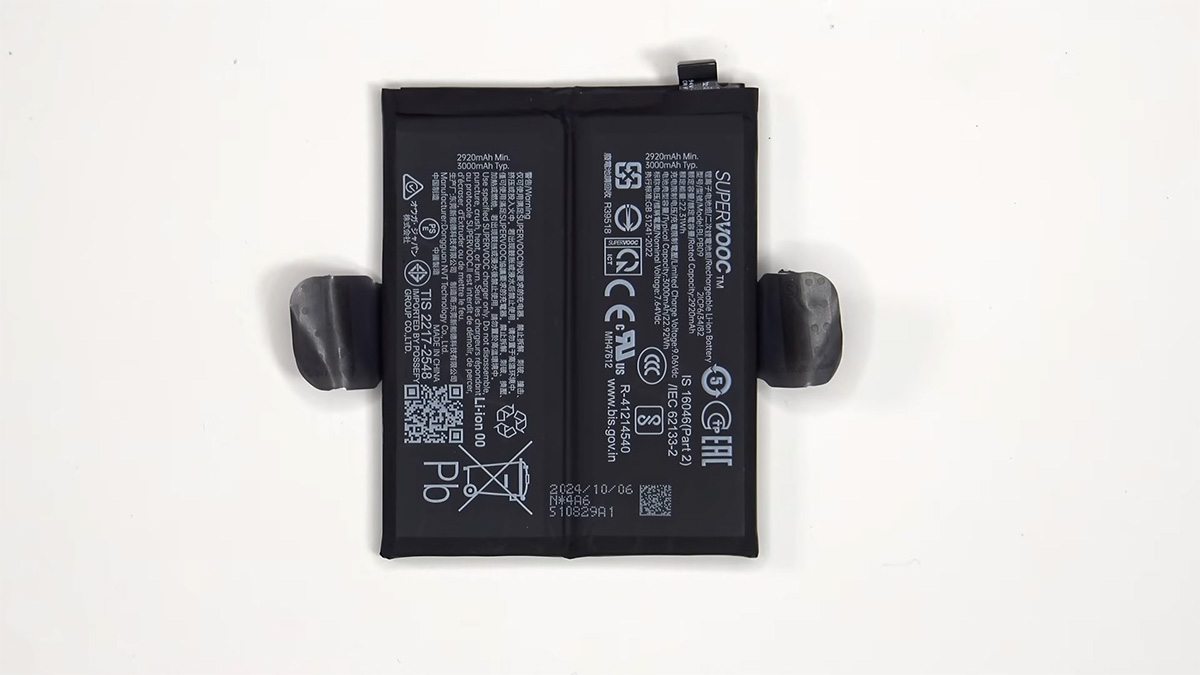

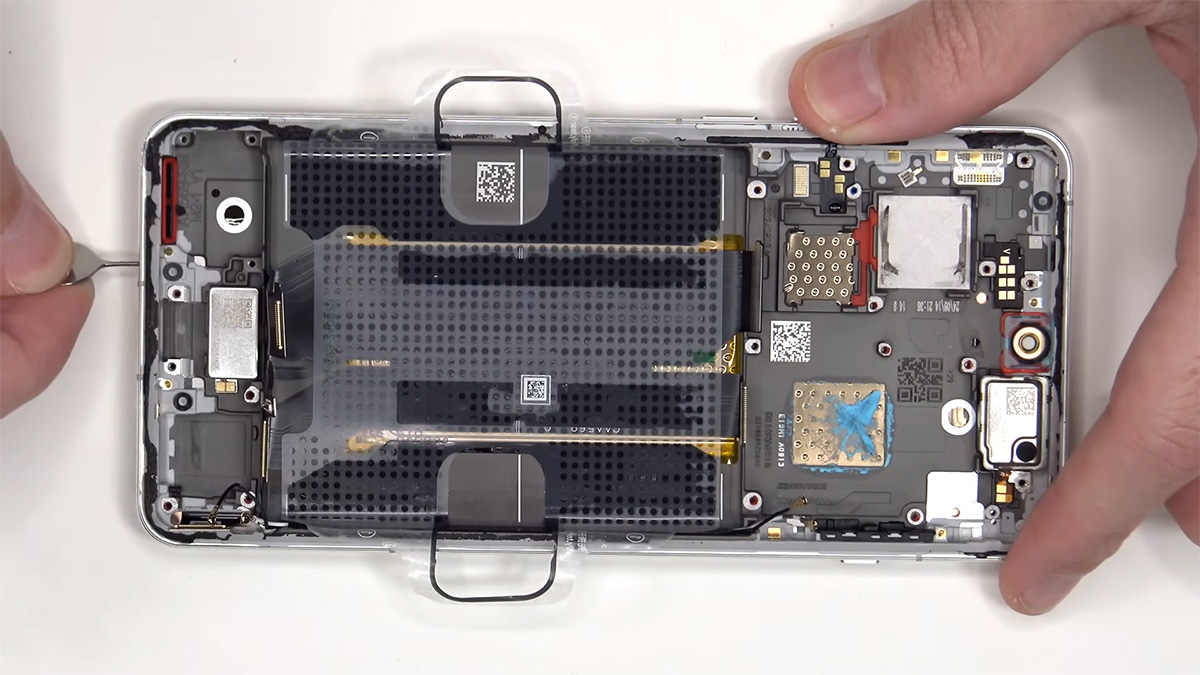

برای بیرون آوردن باتری، از اون نوار چسب‌های مخصوص که یه زبانه دارن استفاده می‌شه و راحت می‌شه باتری رو درآورد. این باتری ۶۰۰۰ میلی‌آمپر ساعتیه و از دو سل ۳۰۰۰ میلی‌آمپر ساعتی تشکیل شده. مثل همیشه تو گوشی های وان پلاس، OnePlus حواسش به گذاشتن حرف K برای pbk نبوده که بازم باید یادآوری کنیم.

وقتی باتری رو درآوردیم، اون کابل‌های فلکس که برد اصلی رو به برد پایینی وصل می‌کنن معلوم می‌شن. کابل نمایشگر هم زیر برد پایینی وصل می‌شه، پس اگه بخواین نمایشگر رو عوض کنین، باید اول قاب پشت رو باز کنین، پیچ‌های اون بخش پایینی و بلندگو رو باز کنین تا به کابل نمایشگر برسین. بعد از اون، لایه گرافیتی رو جدا می‌کنین و کابل رو باز می‌کنین، به جلوی گوشی حرارت می‌دین تا چسب نمایشگر نرم بشه، نمایشگر خراب رو برمی‌دارین، نمایشگر جدید رو با چسب جدید نصب می‌کنین و کابلش رو از همون سوراخ داخل فریم رد می‌کنین و گوشی رو دوباره سرهم می‌کنین.

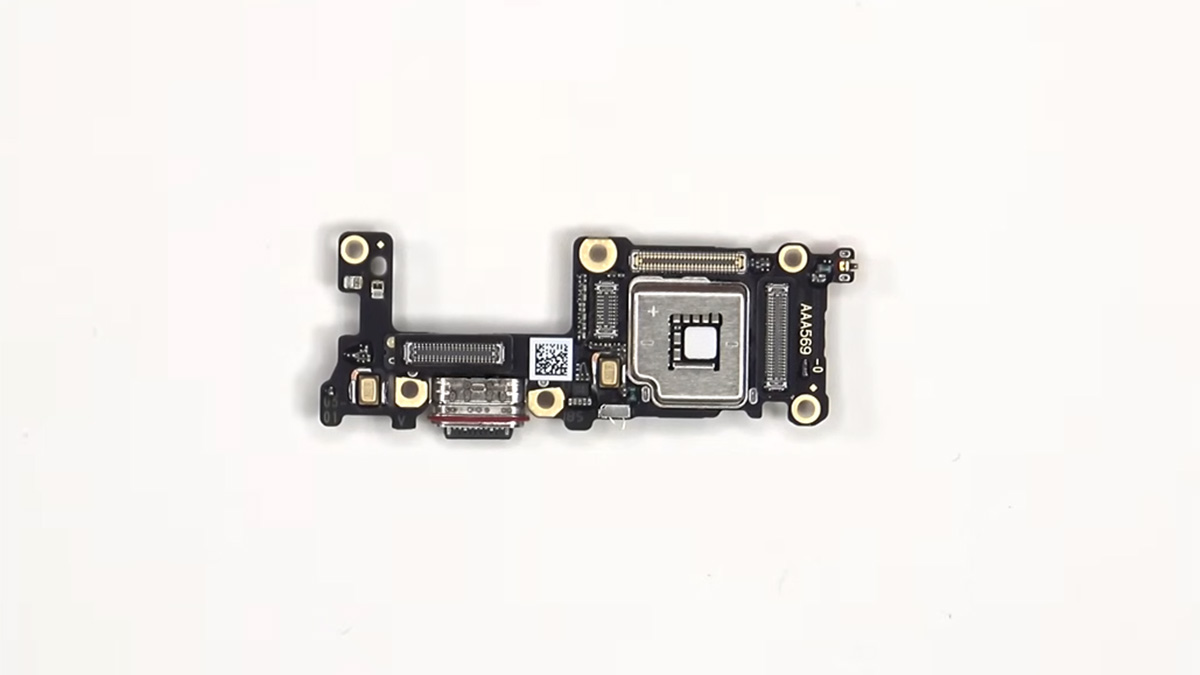

روی برد پایینی هم دور کانکتورها واشر لاستیکی هست، یه پد حرارتی هم روی یه چیپ قرار داره و دوتا میکروفون پایینی می‌بینیم. این دو میکروفون پایینی تو بیشتر پرچمدارهای جدید داره عادی می‌شه. خشاب سیم‌کارت اون طرف برد پایینی نصب شده و درگاه شارژ یه واشر قرمز داره که مانع نفوذ آب و گرد و غبار می‌شه.

ضمنا اگه نگرانین سوزن سیم‌کارت رو اشتباهی توی سوراخ میکروفون فرو کنین، جای نگرانی نیست، چون فیلتر و میکروفون بالاتر از اون سوراخ قرار گرفتن و آسیب نمی‌بینن.

یه موتور ویبره خیلی بزرگ توی گوشی هست که هپتیک قوی میده. اگه خواستین عوضش کنین، می‌تونین با کمی حرارت و ظرافت درش بیارین. روی سوراخ اسپیکر بالا هم یه توری و یه واشر لاستیکی قرار داره.

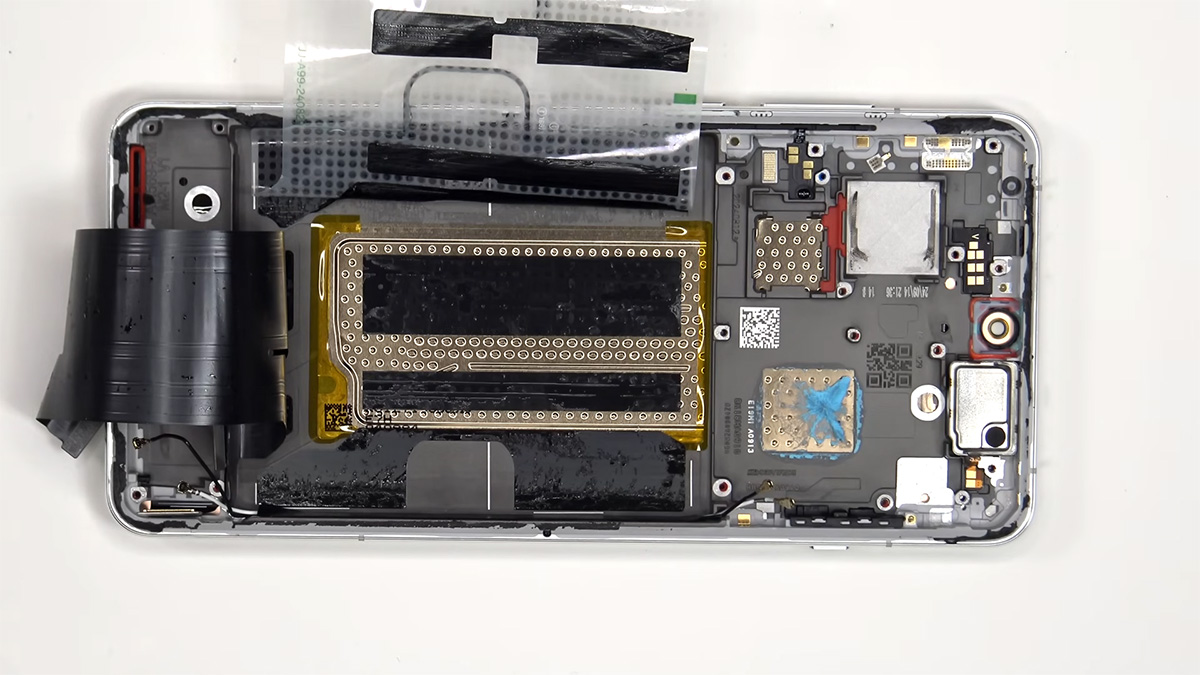

اگه نوارچسب باتری و کابل‌هاش رو برداریم، یه محفظه بزرگ بخار (Vapor Chamber) زیر باتری و برد اصلی معلوم می‌شه. حتی چندتا بریدگی و بازشو توی فریم هست که کمک می‌کنه اون بخش‌ها مستقیما به محفظه بخار دسترسی داشته باشن تا گرما از پردازنده و دوربین راحت‌تر بیرون کشیده بشه.

برای عوض کردن فلکس دکمه‌های ولوم و پاور، کافیه اون قاب پلاستیکی مشکی رو از فریم جدا کنین و بعد کابل فلکس رو بکنید. دکمه‌ها هم یه قطعه پلاستیکی سفید توی فریم دارن که اگه درش بیارین، دکمه‌ها هم جدا می‌شن. سنسور تشخیص مجاورت و نور محیط هم بالای گوشی قرار داره، همین‌طور اسپیکر مکالمه (ایرپیس). برای تعویضشون باید با کمی گرما و دقت از جاشون جداشون کنین.

جمع بندی

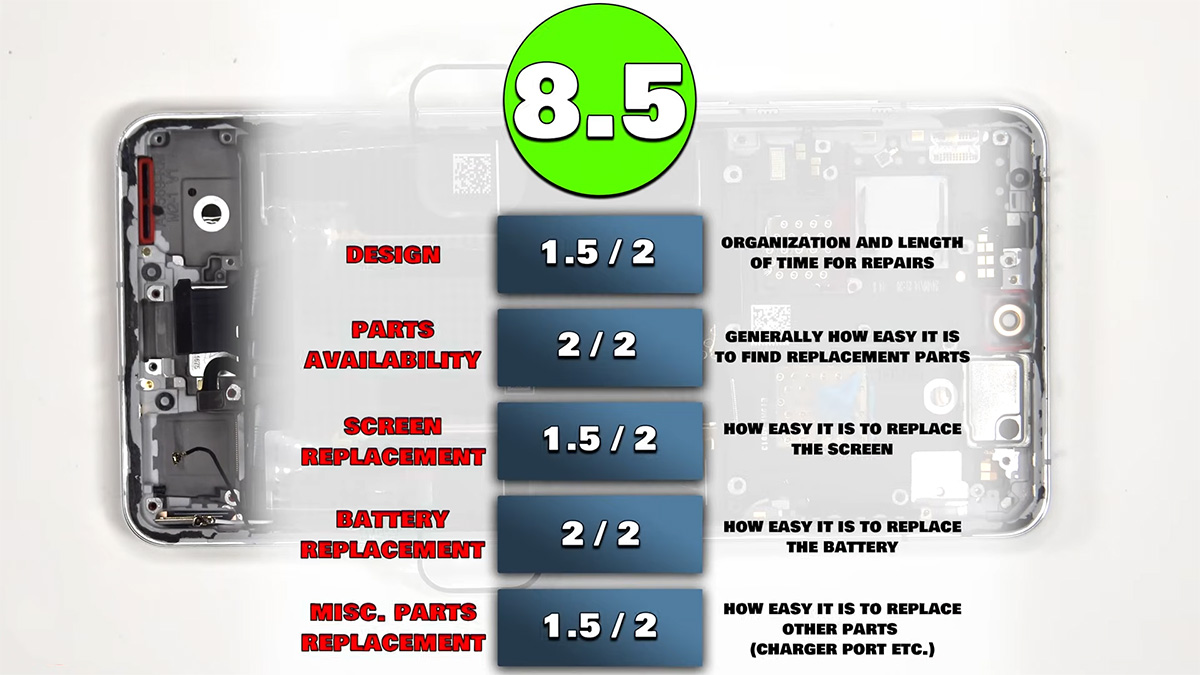

در کل، گوشی وان پلاس 13 واقعا خوب طراحی شده و سیستم خنک‌کننده اش حسابی روش کار شده. البته باز کردن قاب پشتی یه خرده سخت‌تره که اونم به‌خاطر چسب محکمیه تا بتونه گواهی IP68 و IP69 رو داشته باشه. اما بقیه قطعات به نسبت راحت باز و جدا می‌شن. نوارهای چسب زیر باتری هم طوریه که دردسر زیادی برای درآوردنش ایجاد نمی‌کنه. اگه بخوایم بهش نمره تعمیرپذیری بدیم، من بهش ۸.۵ از ۱۰ میدم. حالا دیگه وقتشه گوشی رو دوباره سرهم کنیم. همه قطعات رو برمی‌گردونیم سر جاشون، یه لایه چسب جدید می‌زنیم و قاب پشتی رو می‌چسبونیم. گوشی رو روشن می‌کنیم و تموم!
